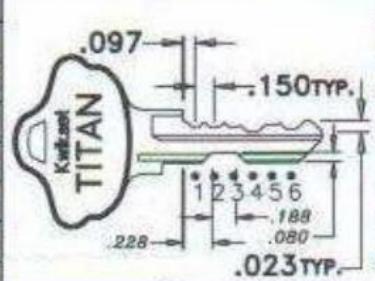

View PDF| DEPTHS | SPACES | ||||
|---|---|---|---|---|---|
| # | INCH | MM | # | INCH | MM |
| 0 | 1 | .097 | 2.46 | ||
| 1 | .329 | 8.35 | 2 | .247 | 6.27 |
| 2 | .306 | 7.77 | 3 | .397 | 10.08 |
| 3 | .283 | 7.19 | 4 | .547 | 13.89 |
| 4 | .260 | 6.60 | 5 | .697 | 17.70 |
| 5 | .237 | 6.02 | 6 | .847 | 21.51 |
| 6 | .214 | 5.43 | 7 | ||
| 7 | .191 | 4.85 | 8 | ||
| 9 | - | ||||
| 10 | |||||
| R | .249 | 6.32 | 11 | ||
| 12 | |||||
|
DEPTH
INCREMENT |
SPACE
INCREMENT |
||||
| INCH | MM | INCH | ММ | ||
| .023 | .58 | .150 | 3.81 | ||
SERIES: DIRECT DIGIT IF AVAILABLE. READ BOW TO TIP AS LISTED ON HEAD OF KEY BLANKS: KW9/KW10 ORIGINAL #01-07743 REKEYING BLANK #01-07615
