Securitron M370, M380 Door Prep and Template
Open the original PDF document
View PDF

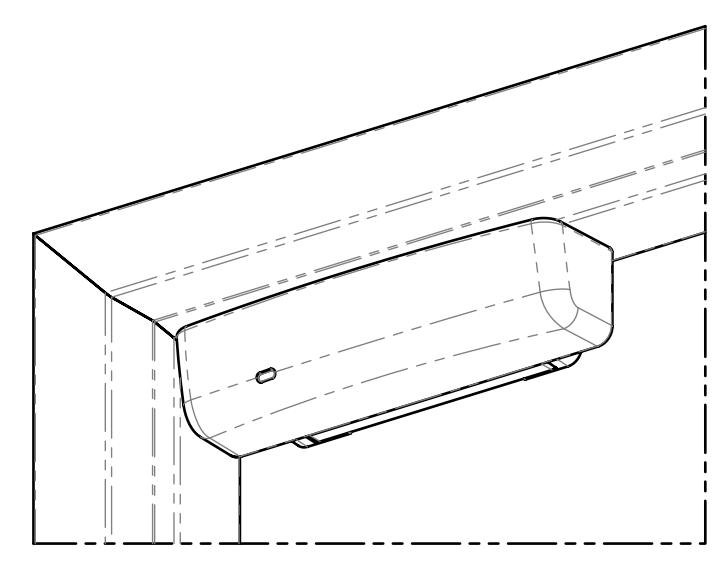

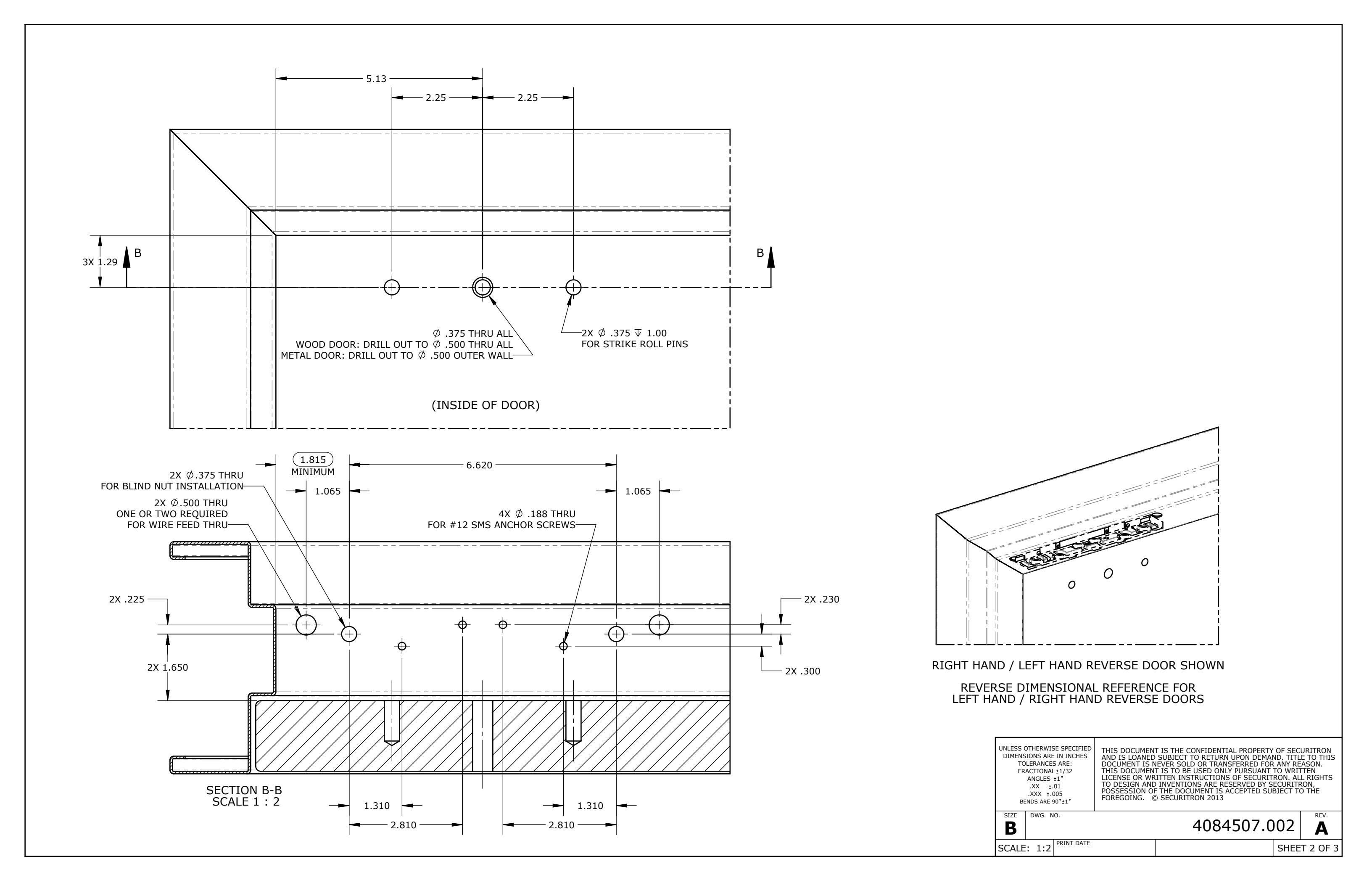

RIGHT HAND / LEFT HAND REVERSE DOOR SHOWN REVERSE DIMENSIONAL REFERENCE FOR LEFT HAND / RIGHT HAND REVERSE DOORS
|
UNLESS OTHERWISE SPECIFIED
DIMENSIONS ARE IN INCHES TOLERANCES ARE: FRACTIONAL 1/32 |
PHOENIX, AZ
P: 1-800-624-5625 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
ANGLES 1
.XX .01 .XXX .005 BENDS ARE 90 1 |
F: 1-623-582-4641 | ||||||||

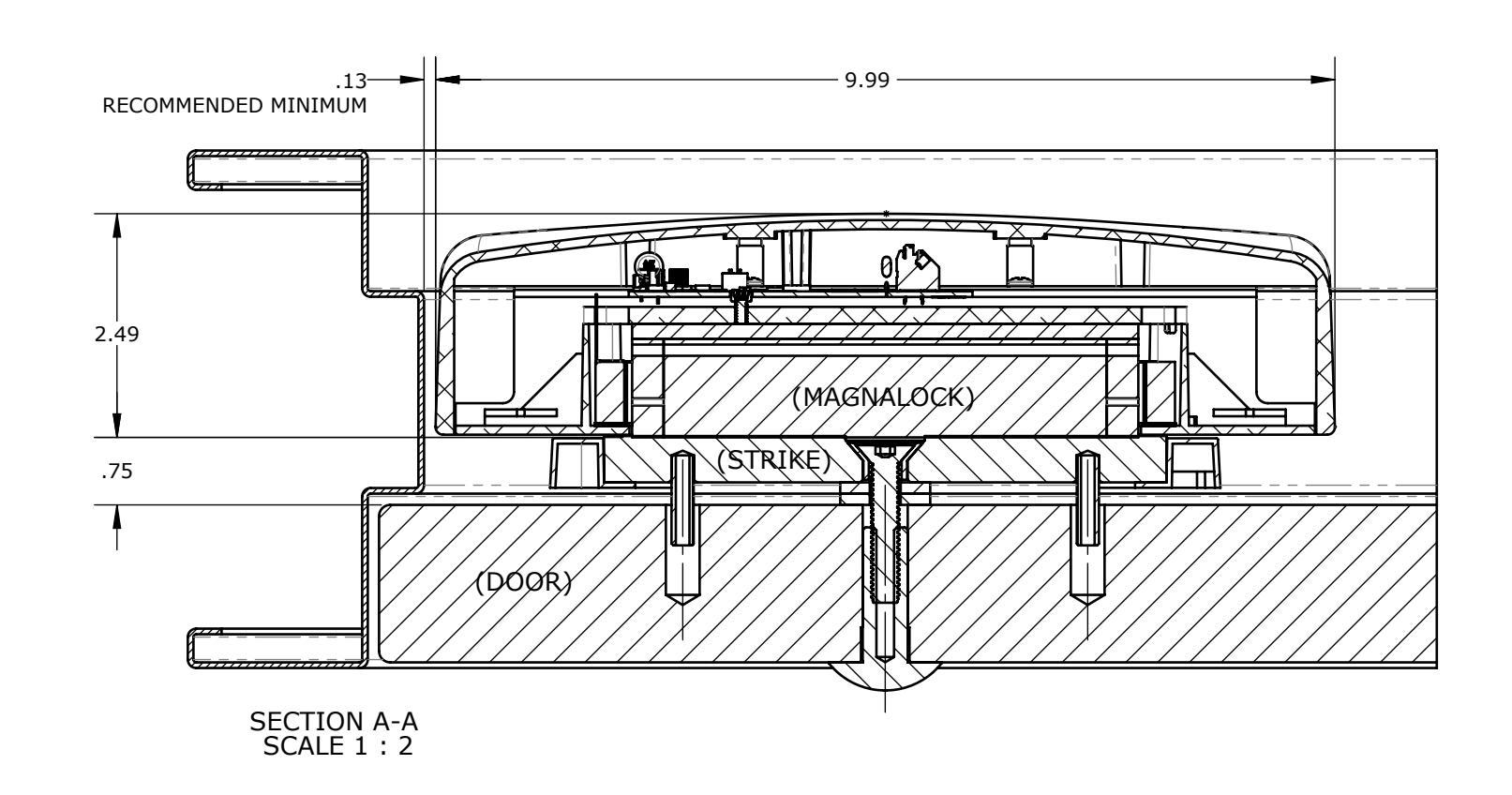

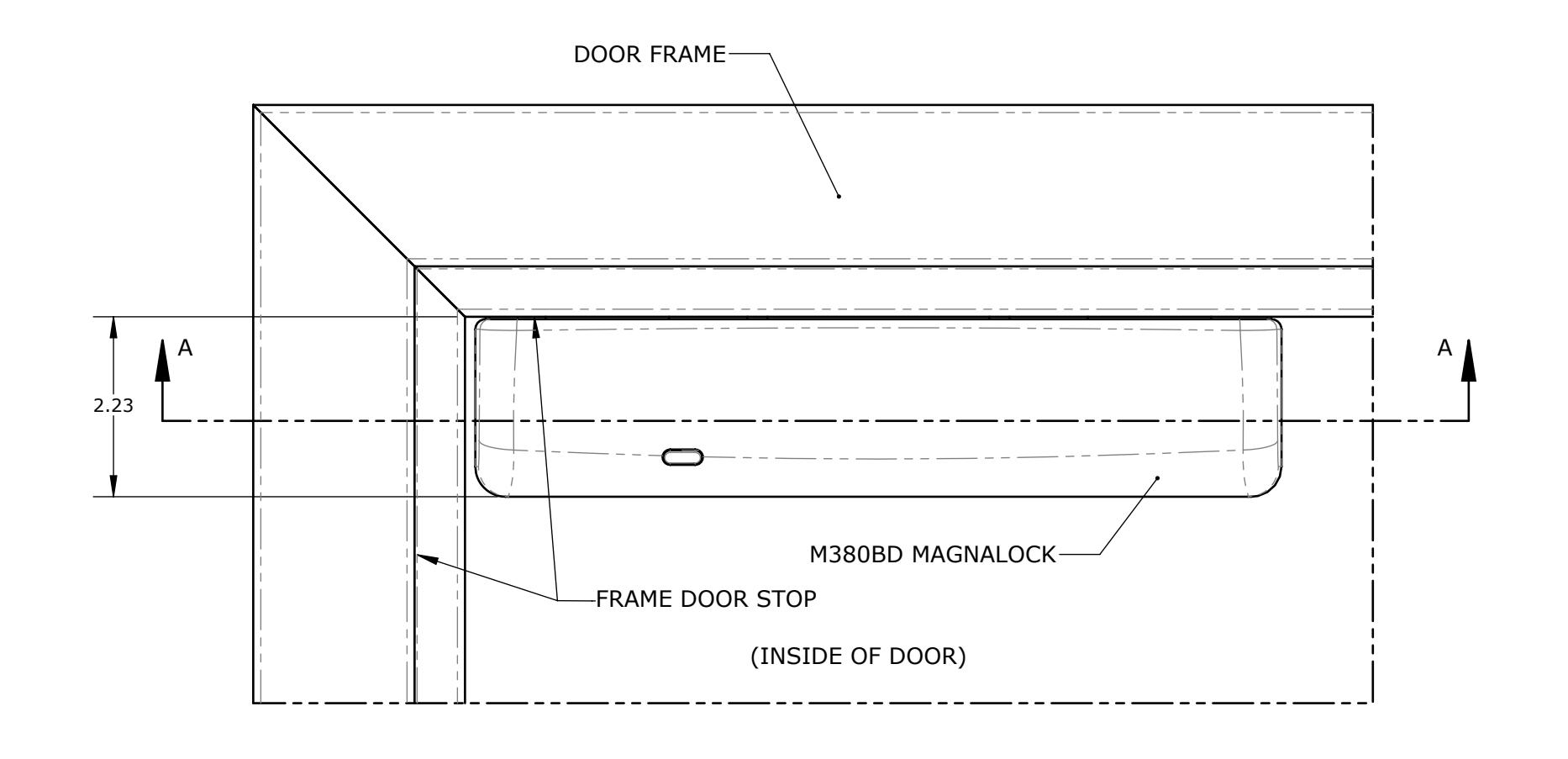

| TITLE | DOOR PREP FOR M370/M380 MAGNALOCK | ||||||||
|
THIS DOCUMENT IS THE CONFIDENTIAL PROPERTY OF SECURITRON AND IS LOANED SUBJECT TO
RETURN UPON DEMAND. TITLE TO THIS DOCUMENT IS NEVER SOLD OR TRANSFERRED FOR ANY REASON. THIS DOCUMENT IS TO BE USED ONLY PURSUANT TO WRITTEN LICENSE OR WRITTEN INSTRUCTIONS OF SECURITRON. |
SIZE
B |
DWG NO. | 4084507.002 |
REV.
A |
|||||
|
DO NOT SCALE DRAWING
INTERPRET PER ASME Y14.5M-2009 |
ALL RIGHTS TO DESIGN AND INVENTIONS ARE RESERVED BY SECURITRON, POSSESSION OF THE
DOCUMENT IS ACCEPTED SUBJECT TO THE FOREGOING. © SECURITRON 2013 |
SHEET 1 OF 3 | |||||||

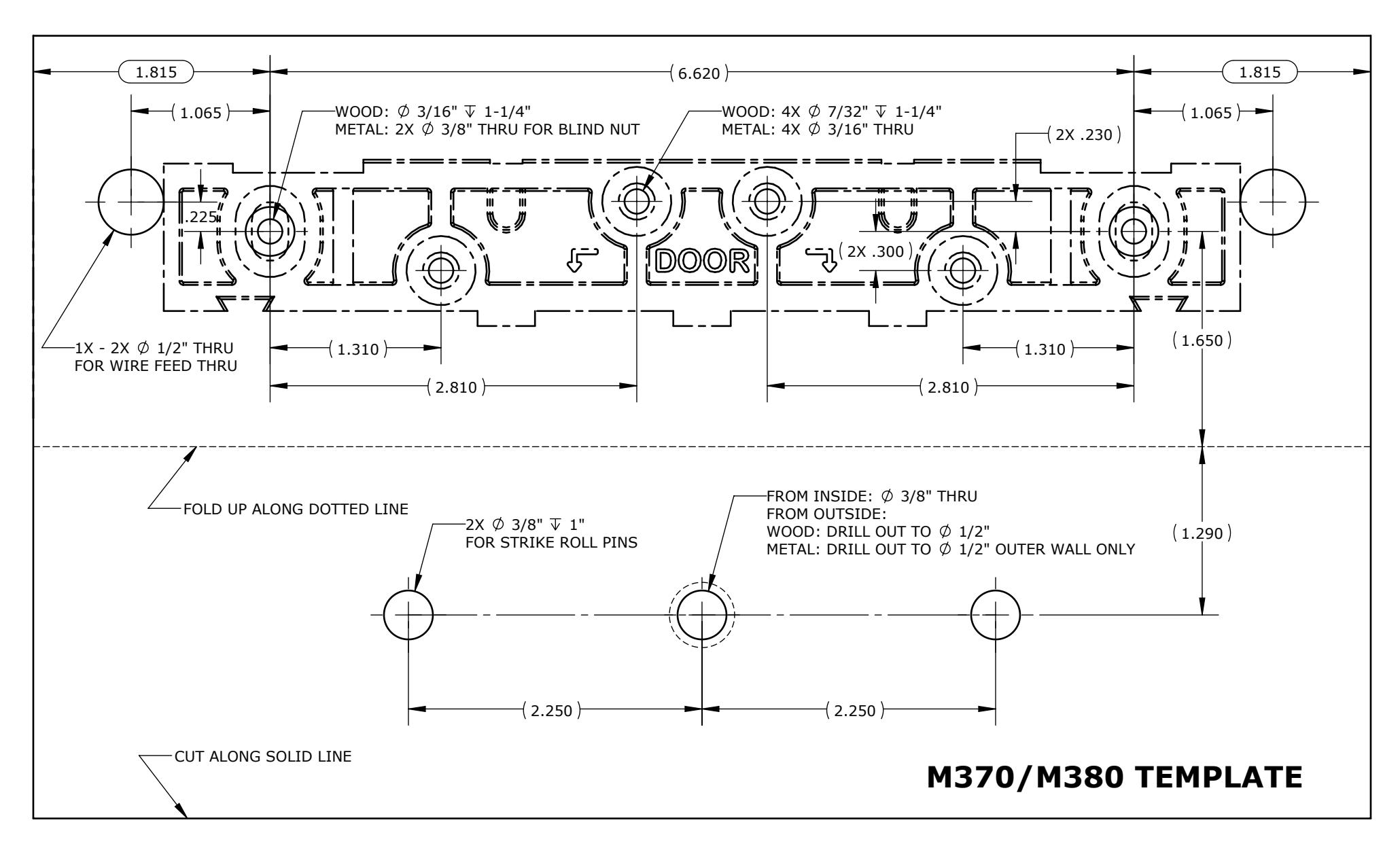

WARNING: PRINTING/COPYING OF THIS TEMPLATE FROM ELECTRONIC (PDF) FORMAT TO PAPER MAY AFFECT SCALE. THIS TEMPLATE IS CONFIGURED FOR "A" SIZE PAPER SHEET (8-1/2" X 11"). THE SCALE OF ANY HARD COPY SHOULD BE VERIFIED PRIOR TO USE!
| SIZE | DWG. NO. | 4084507.00 | 02 | REV. |
|---|---|---|---|---|
| SCALE: 1:1 | SHEE | T 3 OF 3 | ||
