PDQ Door Pulls Selection Guide
|
Pull
Type |
Model
Number |
Pull
Description |
Mounting Option | (See Below) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thru Bolt for Metal Or | Wood |
Thru Bolt
for Glass |
Back To Back | Rivnut Style | ||||||||||||||
| 1 | 1HD | 12 | 12HD | 15 | 15HD | 5 | 5HD | 13 | 13HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | |||
| 1B |
5/8" Round
Straight Pull 5-1/2" CTC |
X | X | X | ||||||||||||||
| 2C |
3/4" Round
Straight Pull 6" CTC |
X | X | X | X | X | X | |||||||||||
| 2D |
3/4" Round
Straight Pull 8" CTC |
X | X | X | X | X | X | |||||||||||
|
Round
Straight Pulls |
3D |
1" Round
Straight Pull 8" CTC |
X | X | X | X | X | X | ||||||||||
| H3D |
1" Round
Straight Pull 8" CTC ADA |
X | X | X | X | X | X | |||||||||||
| H3E |
1" Round
Straight Pull 10" CTC ADA |
X | X | X | X | X | X | |||||||||||
| H3F |
1" Round
Straight Pull 12" CTC ADA |
X | X | X | X | X | X |
|
Pull
Type |
Model
Number |
Pull
Description |
Mounting Option | (See Below) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thru Bolt for Metal Or | Wood |
Thru Bolt
for Glass |
Back To Back | Rivnut Style | ||||||||||||||
| 1 | 1HD | 12 | 12HD | 15 | 15HD | 5 | 5HD | 13 | 13HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | |||
| 1B |
Pull Plate
with 5/8" Round Straight Pull having 5-1/2" CTC and 0.050" thick Plate |
X | X | |||||||||||||||
| 2C |
Pull Plate
with 3/4" Round Straight Pull having 6" CTC and 0.050" thick Plate |
X | X | X | X | X | ||||||||||||
| 2D |
Pull Plate
with 3/4" Round Straight Pull having 8" CTC and 0.050" thick Plate |
X | X | X | X | X | ||||||||||||
|
Round
Straight Pull Plates |
3D |
Pull Plate
with 1" Round Straight Pull having 8" CTC and 0.050" thick Plate |
X | X | X | X | X | |||||||||||
| H3D |
Pull Plate
with 1" Round Straight Pull having 8" CTC ADA and 0.050" thick Plate |
X | X | X | X | X | ||||||||||||
| H3E |
Pull Plate
with 1" Round Straight Pull having 10" CTC ADA and 0.050" thick Plate |
X | X | X | X | X | ||||||||||||
| H3F |
Pull Plate
with 1" Round Straight Pull having 12" CTC ADA and 0.050" thick Plate |
X | X | X | X | X |
|
Pull
Type |
Model
Number |
Pull
Description |
Mounting Option | (See Below) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thru Bolt for Metal Or | Wood |
Thru Bolt
for Glass |
Back To Back | Rivnut Style | ||||||||||||||
| 1 | 1HD | 12 | 12HD | 15 | 15HD | 5 | 5HD | 13 | 13HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | |||
|
Flat
Straight |
5C |
1" Flat
Straight Pull 6" CTC |
X | X | ||||||||||||||
| Pulls | 5D |
1" Flat
Straight Pull 8" CTC |
X | X | ||||||||||||||
|
Flat
Straight |
5C |
Pull Plate
with 1" Flat Straight Pull having 6" CTC and 0.050" thick Plate |
X | X | ||||||||||||||
|
Pull
Plates |
5D |
Pull Plate
with 1" Flat Straight Pull having 8" CTC and 0.050" thick Plate |
X | X | ||||||||||||||
| Cast | 11 |
Cast Pull 5-
1/2" CTC |
X | X | ||||||||||||||
| Pulls | 12 |
Cast Pull,
Surface Mount, 5-1/2" CTC |
||||||||||||||||
|
Cast
Pull Plate |
11 |
Pull Plate
with Cast Pull having 5-1/2" CTC and 0.050" thick Plate |
X | X |
|
Pull
Type |
Model
Number |
Pull
Description |
Mounting Option | (See Below) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Thru Bolt for Metal Or | Wood |
Thru Bolt
for Glass |
Back To Back | Rivnut Style | ||||||||||||||
| 1 | 1HD | 12 | 12HD | 15 | 15HD | 5 | 5HD | 13 | 13HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | |||
|
Offset
Pulls |
9E |
1" Round
Offset Pull Handle 10" CTC |
X | X | X | X | X | X | ||||||||||
| 22C |
3/4" Round
Straight BTB Pull 6" CTC |
X | X | |||||||||||||||
| 22D |
3/4" Round
Straight BTB Pull 8" CTC |
X | X | |||||||||||||||
|
Back
To Back |
H33D |
1" Round
Straight BTB Pull 8" CTC ADA |
X | X | ||||||||||||||
| Pulls | H33E |
1" Round
Straight BTB Pull 10" CTC ADA |
X | X | ||||||||||||||
| H33F |
1" Round
Straight BTB Pull 12" CTC ADA |
X | X | |||||||||||||||
| 99E |
1" Round
Offset Pull Handle BTB 10" CTC |
X | X |
Push Bars
|
Pull
Type |
Model Number |
Pull
Description |
ı |
Mountin
(See I |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Th |
ru Bolt
W |
for M | etal Or |
ru Bolt
Glass |
Back | То Ва | ıck | Rivn | ut Style | |||||||||
| 1 | 1HD | 12 | 12HD | 15 | 15HD | 5 | 5HD | 13 | 13HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | |||
| Duch | 91 | 33" CTC | х | х | Х | Х | х | х | ||||||||||
|
Push
Bars |
91 |
33" CTC -
Back To Back (BTB) |
Х | X; |
Push Bar - Pull Set
|
Pull
Type |
Model Number |
Pull
Description |
g Option
Below) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Comm | on End | Free End | ||||||||
| Back T | o Back |
or Metal Or
ood |
Thru Bolt for Glass | Rivnu | t Style | |||||
| Туре | 5HD | 13HD | 1HD | 12HD | 15HD | 6HD | 8HD | |||
| S | Х | × | ||||||||
| 91 | D | Х | × | |||||||
|
Push
Bar - Pull |
Push - Pull
Bar Set |
М | Х | Х | ||||||
| | ruii | ı | W | Х | х | ||||||
| G | Х | Х |
Mounting Options

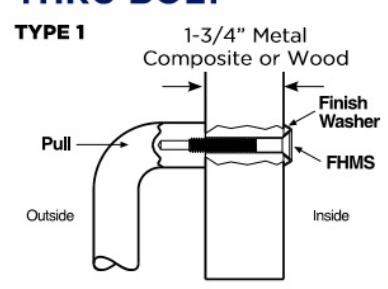

THRU BOLT
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 1 (DEFAULT) | 1/4 - 20 | 9/32" |
| 1HD | 5/16 - 18 | 11/32" |
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 12 | 1/4 - 20 | 9/32" |
| 12HD | 5/16 - 18 | 11/32" |
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|
| 15 | 1/4 - 20 | 5/8" |
| 15HD | 5/16 - 18 | 5/8" |
SURFACE CONCEALED
METAL DOOR - TYPE 6
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
THREAD
SIZE |
|---|---|---|
| 6 | 1/4 - 20 | 1/4 - 20 TAP |
| 6HD | 5/16 - 18 | 5/16 - 18 TAP |
METAL DOOR - TYPE 6R
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
DRILL SIZE
METAL |
|---|---|---|
| 6R | 1/4 - 20 | 3/8" X 1-1/4" DP |
| 6RHD | 5/16 - 18 | 1/2" X 1-1/4" DP |
WOOD DOOR - TYPE 8
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
DRILL SIZE
WOOD |
|---|---|---|
| 8 | 1/4 - 20 | 1-1/4" DP |
| 8HD | 5/16 - 18 | 1-1/4" DP |

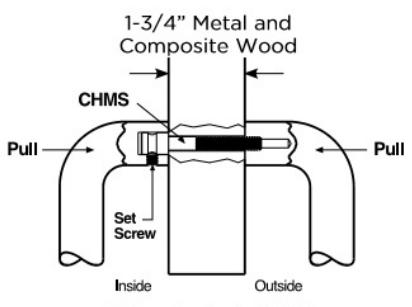

BACK TO BACK
WOOD OR METAL DOOR - TYPE 5

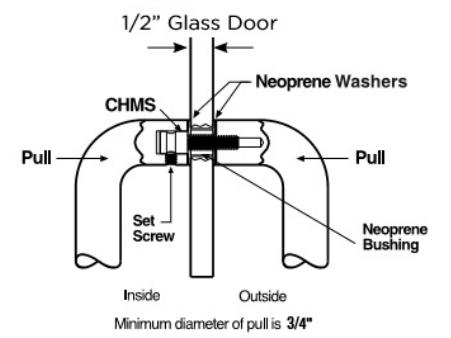

GLASS TYPE 13
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|
|
13
(DEFAULT) |
1/4 - 20 | 5/8" |
| 13HD | 5/16 - 18 | 5/8" |
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 5 (DEFAULT) | 1/4 - 20 | 9/32" |
| 5HD | 5/16 - 18 | 11/32" |
