Norton 8000 Series Door Closer 8300ST (H) 8500ST (H) Slide Track Pull Side Non-Hold Open or Hold Open Template
Open the original PDF document
View PDF
| Preparation for Fasteners | ||
|---|---|---|
| Fasteners |
Door or
Frame |
Drill-Sizes |
|
#14 type "A"
S.M. screw |
Wood | 3/16" (4.30mm.) |
|
%"-20 machine-
screw |
Metal |
drill: #7 (.201")
tap: ΒΌ"-20 |
| Sex-nuts and bolts (Optional) |
Hollow-
Metal |
9/32" (7.00mm.) through;
3/8" (9.50mm.) door-face opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm.) through | |
| Through-bolt and grommet-nuts (Optional) | All |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep door- face opposite to closer |

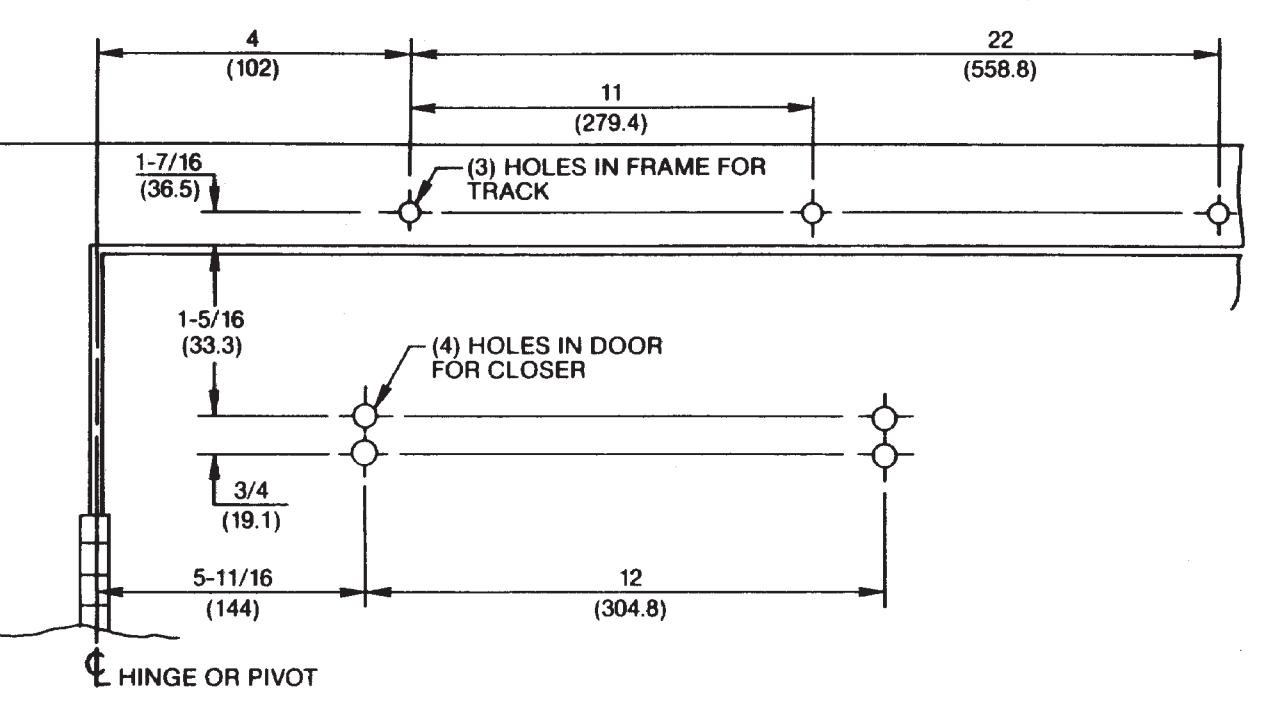

8300ST/8500ST Series Non Hold Open Door Closers 8300ST-H/8500ST-H Series Hold Open Door Closers Hinge Side Slide Track Application www.nortondoorcontrols.com TEMPLATE NUMBER DATE
7380-0501
09-08
