Norton 1700 Series Door Closer 1700BC-H J1700BC-H Top Jamb Drop Application Hold Open with 1746 or 1757 Drop Plate Template
Open the original PDF document
View PDF
| PREPARATION FOR FASTENERS | ||
|---|---|---|
|
TYPE
OF FASTENER |
DOOR
OR FRAME |
PREPARATION |
|
#14 Type "A"
Sheet Metal Screw |
Wood | 7/32'' (5.5mm) |
|
1/4-20
Machine Screw |
Hollow
Metal |
#7(.201 dia.) or 5.10mm.
drill — 1/4-20 tap |
|
SNB
(Sex Nut & Bolt) (Optional) |
Hollow
Metal |
9/32" (7.00mm) thru
3/8" (9.50mm) door face Opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm) thru | |
|
TBGN
(Thru Bolt & Grommet Nut) (Optional) |
All |
9/ 32" (7.00mm) thru
3/8" (9.50mm) diameter 3/8" (10mm) deep, door Face opposits to closer |

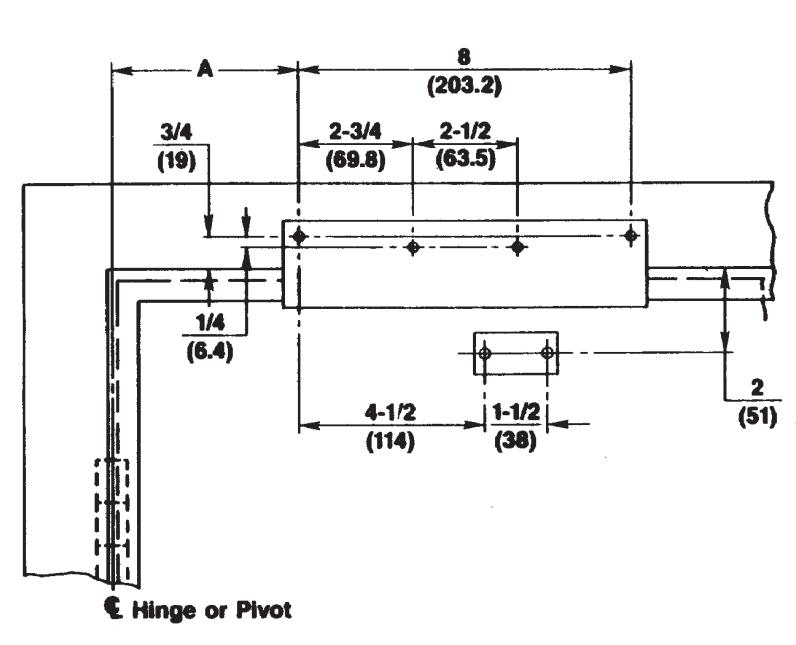

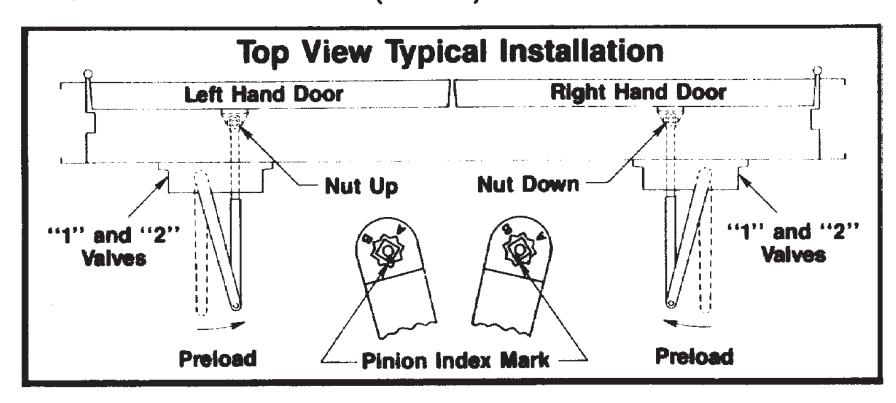

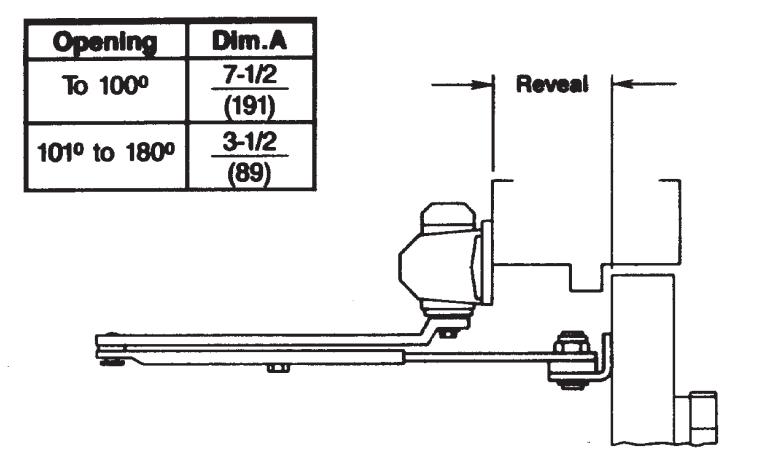

1700BC-H or J1700BC-H Series Door Closers Door and Frame Preparation Template Top Jamb Drop Application With Hold Open Arm With 1746 or 1757 Drop Plate
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7317-0057 01-09
