LATCHBOLT STOP FOR 8888 ZINC CHASSIS

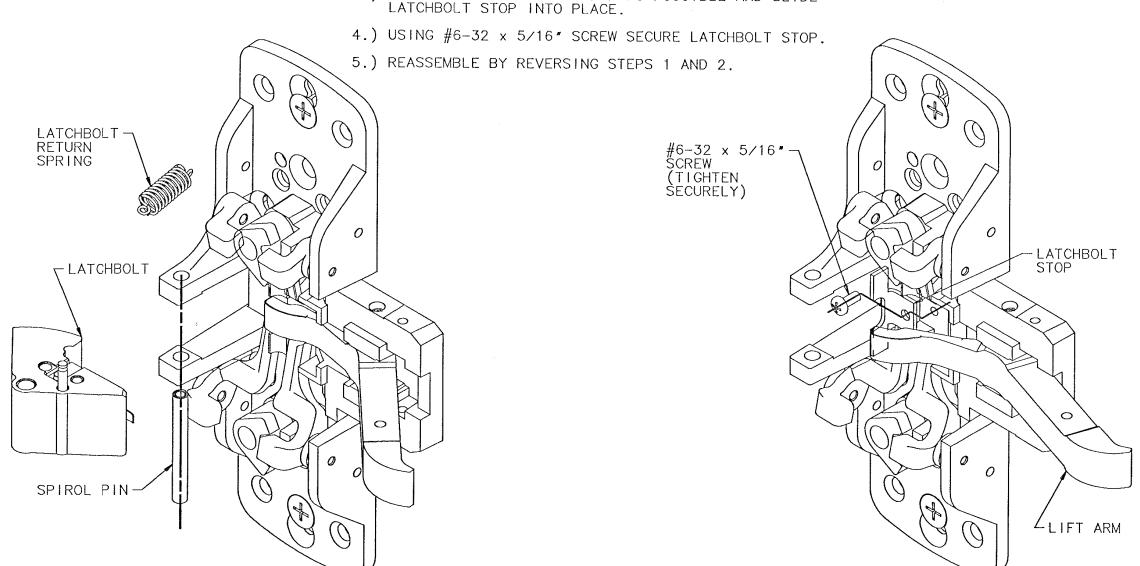

  • 1.) REMOVE CHASSIS COVER AND LATCHBOLT RETURN SPRING.
  • 2.) USING A PUNCH (OF THE PROPER SIZE) TAP OUT THE SPIROL PIN AND REMOVE THE LATCHBOLT.
  • 3.) ROTATE LIFT ARM UP AS FAR AS POSSIBLE AND SLIDE LATCHBOLT STOP INTO PLACE.
