NOTES:

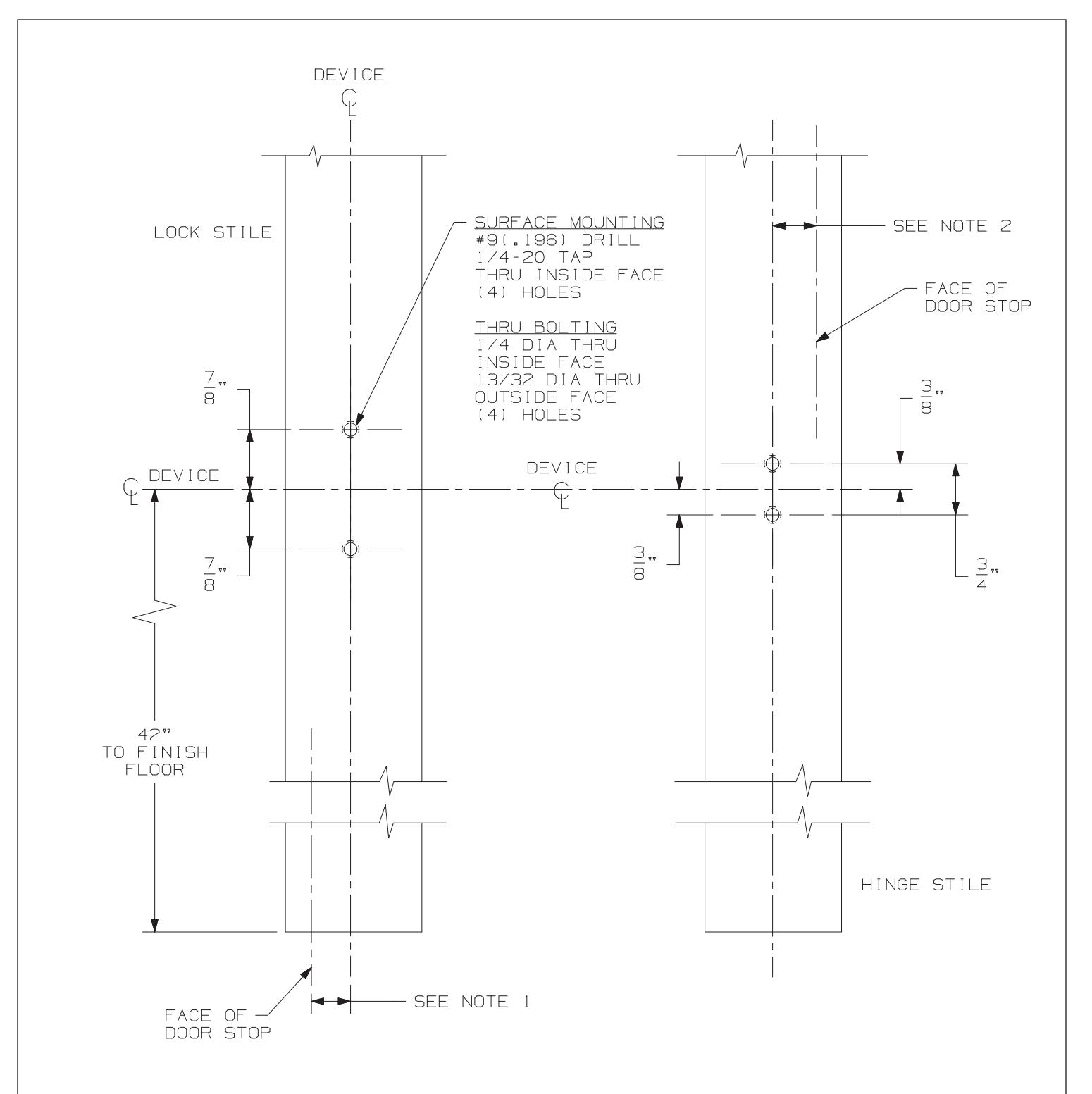

- 1. SEE STRIKE APPLICATIONS FOR BACKSET ON SHEET 2.
- 2. THE DIMENSION FROM THE FACE OF THE STOP TO CENTERLINE OF HOUSING IS 3/4" MIN. FOR MEDIUM AND WIDE STILE DOORS, HOUSING MAY BE CENTERED ON STILE.
|
1790 RIM DEVICE
FOR ALUMINUM DOORS |
FALCON ® | |||
|---|---|---|---|---|
| NOTE |
TEMPLATE
NUMBER: |
42/U2UUU1/ C |
ATE:
2-29-14 |

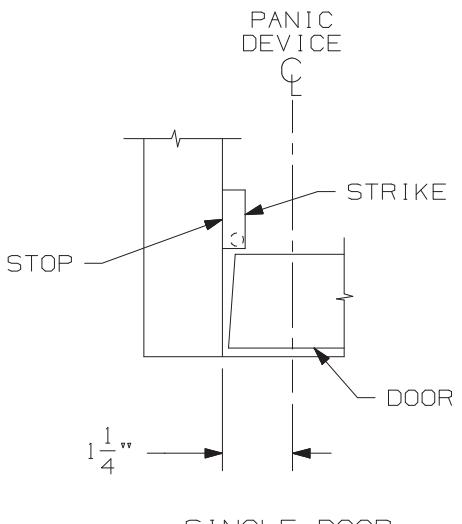

SINGLE DOOR TD35 OR TD36 SURFACE APPLIED STRIKE

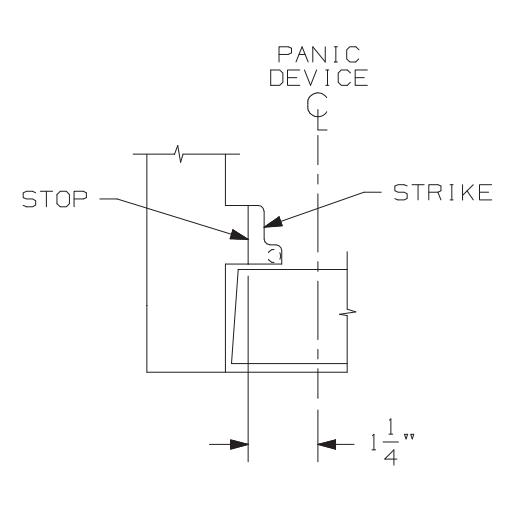

SINGLE DOOR SD35 OR SD36 MORTISED STRIKE

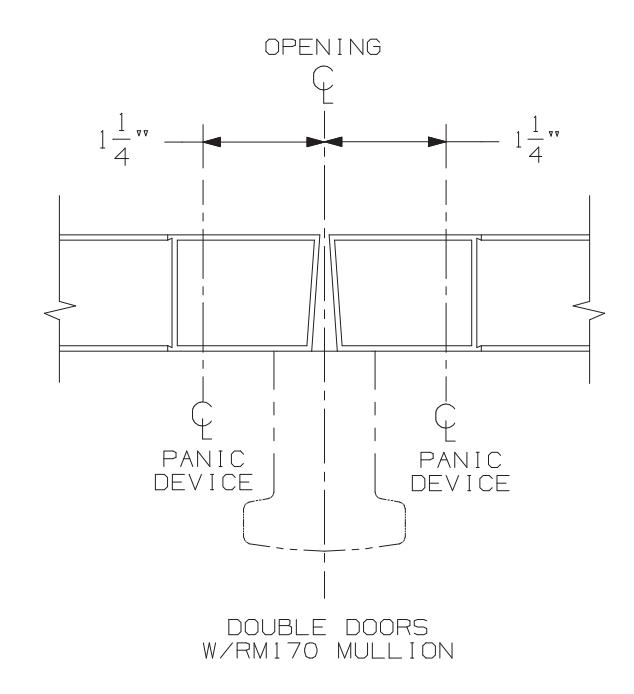

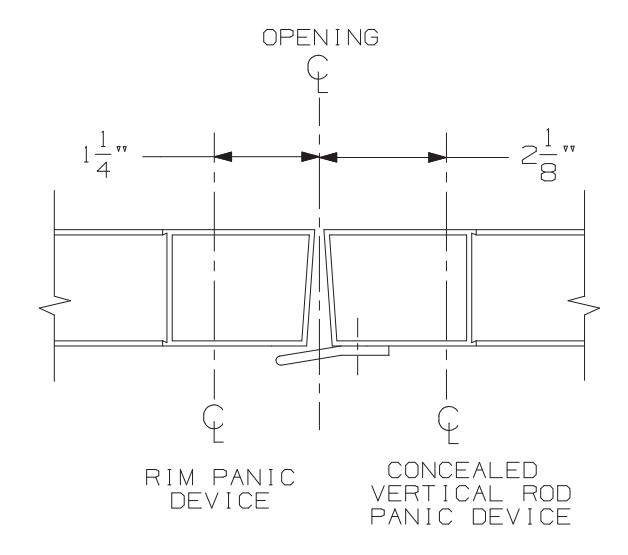

DOUBLE DOORS W/RD43 STRIKE
| 1790 RIM DEVICE |
|---|
| FOR ALUMINUM DOORS |
FALCON ®
TEMPLATE NUMBER:
4270200017_c
DATE: 12-29-14
