351 Series Closer, Push Side x ‘POT, POTB & PHT, PHTB’ Arms (Track Type Application)
Open the original PDF document
View PDF| DESCRIPTION | ARM TYPE | MAXIMUM DOOR OPENING | RANGE OF | |
|---|---|---|---|---|
| WITH BUMPER | WITHOUT BUMPER | HOLD OPEN | ||
| REGULAR ARM | POT/POTB | 95° | 100° | |
| HOLDER ARM | PHT/PHTB | 95° | 100° | 85° TO 95° |
- 3- THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
- 2-L LEFT HAND DOOR SHOWN. RIGHT HAND DOOR OPPOSITE.
- 12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS AND FRAMES.
SPACE REQUIRED TO MOUNT CLOSER ON RAIL. IF SPACE IS LESS THAN SHOWN USE 351-D DROP PLATE. SEE DATA SHEET A6745 FOR DETAILS.
SARGENT MFG. COMPANY
NEW HAVEN, CONN. 06511

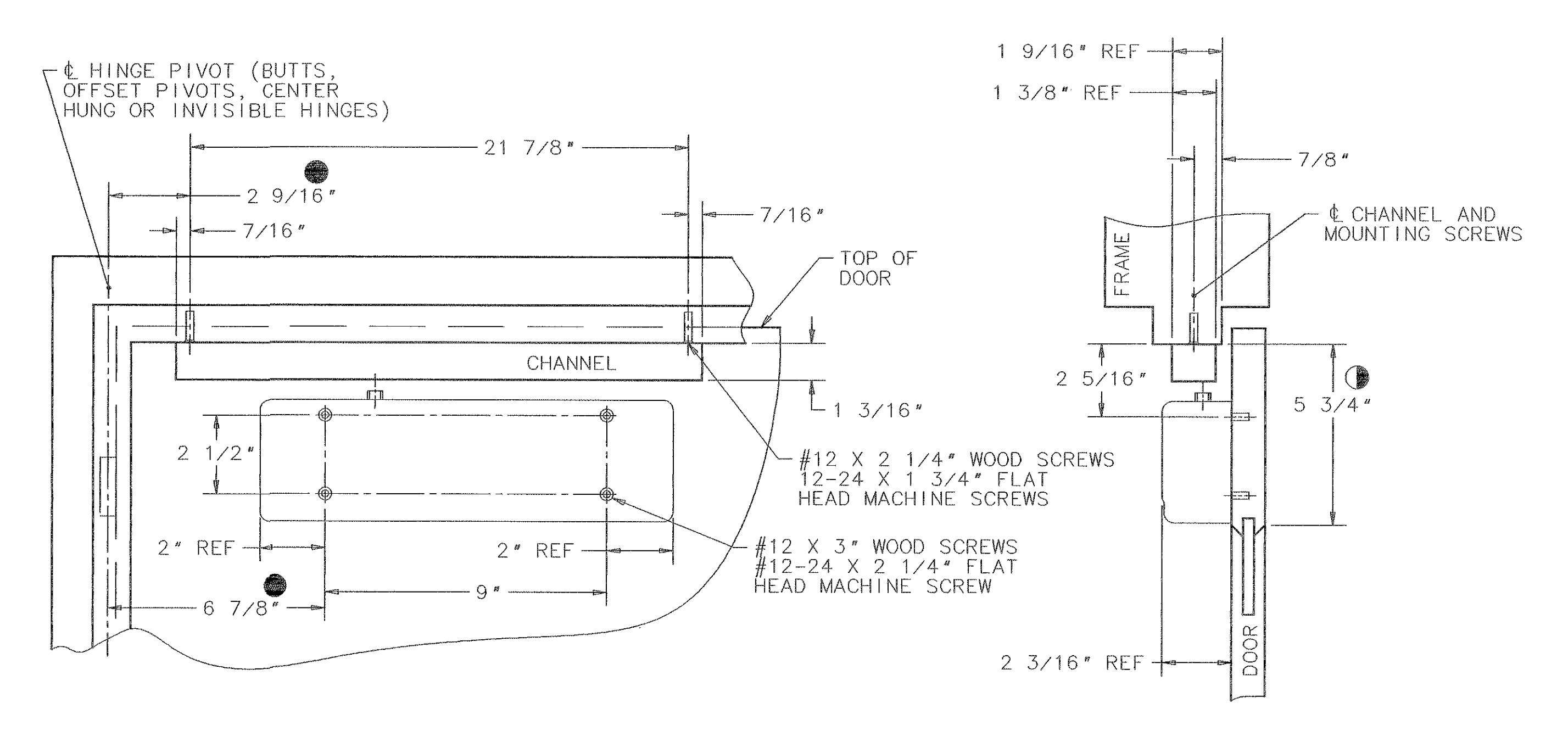

DATA SHEET: 351 SERIES CLOSER TRACK TYPE APPLICATION (PUSH SIDE MOUNTING) POT/POTB AND PHT/PHTB ARMS
SEPT 99
TEMPLET NO. A6750 B
