8/26/2008
| | |
|---|
| HVCCB, |
|
COMPANIES
ST. LOUIS, MISSOURI |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
DRAWN MRJ ENG. APPR. Material <not specified> TOLERANCES: FINISH FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01"
DO NOT SCALE DRAWING

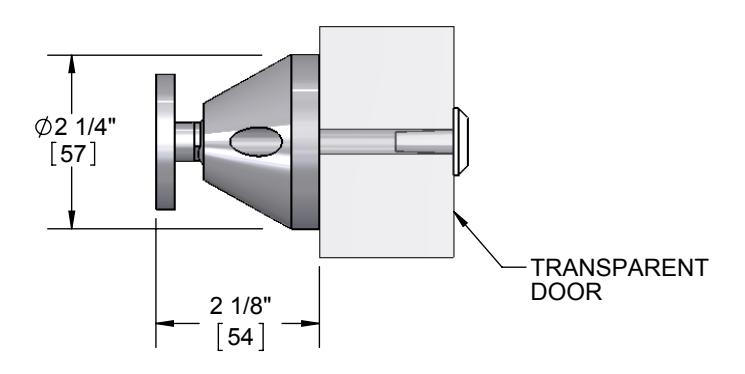

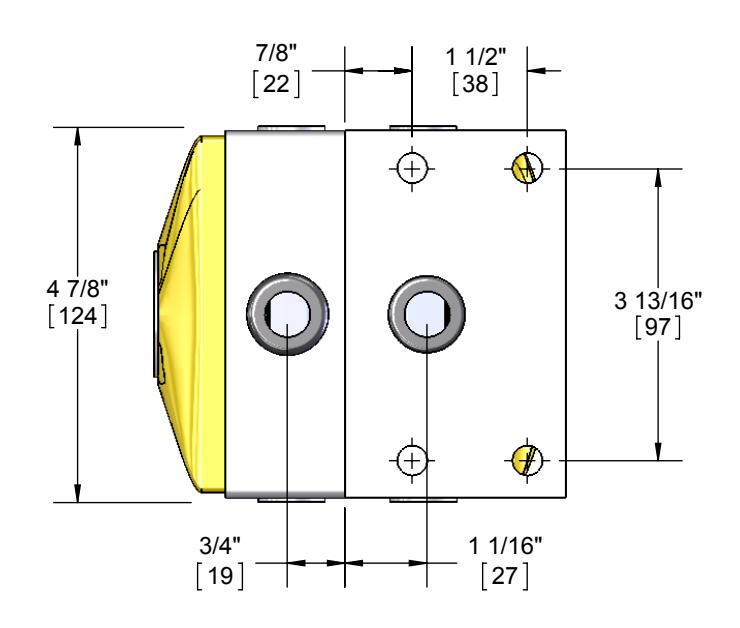

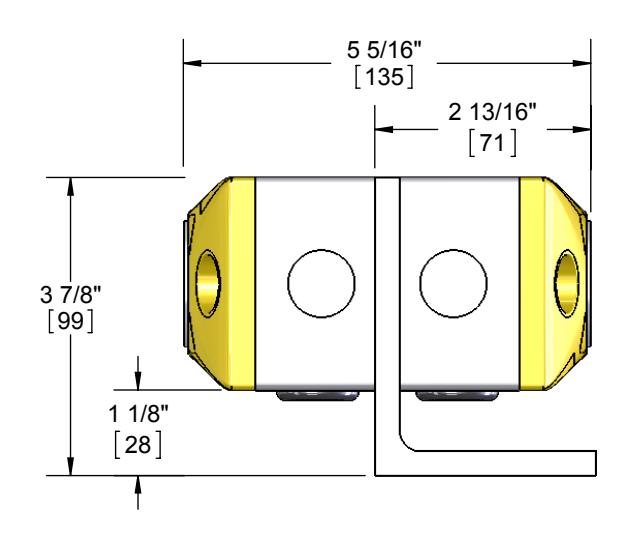

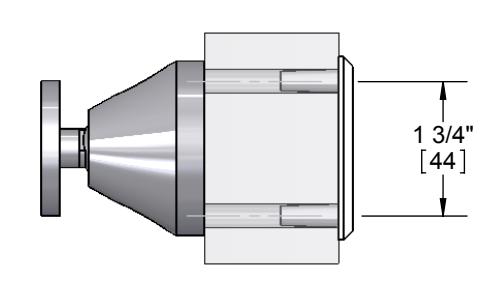

380H DOUBLE GROUND MOUNT
SIZE DWG. NO. REV. 02 Α T-TA00072 THREE PLACE DECIMAL: ±0.004" SCALE:1:4 WEIGHT: 1.66 SHEET 1 OF 1
