View PDFArchitectural Door Accessories
PemkoHinge® Continuous Geared Hinges: Half Surface Hinges: Offset
_OS_HS
AVAILABLE FINISHES: C, D

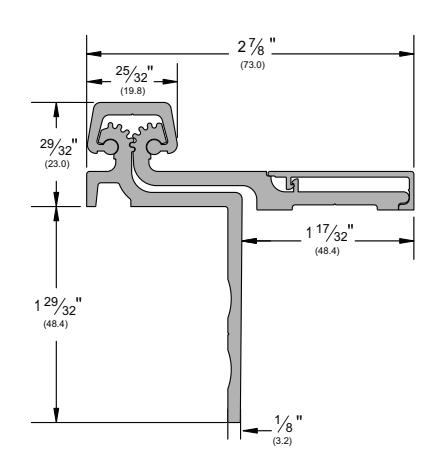

CLEARANCE: 0 to 1/8" (0 mm to 3.2 mm)
WIDTH: 2-7/8" (73.0 mm)
CAP WIDTH: 25/32" (19.8 mm)
HEIGHT: 29/32" (23.0 mm) (to top cap/frame edge side)
HEIGHT: 1-29/32" (48.4 mm) (to flange/frame edge side)
C (Clear Anodized) D (Dark Bronze Anodized)
| TITLE: |
| PREPARED FOR: |
| PREPARED BY: |
| DATE: |
| COMMENTS: |

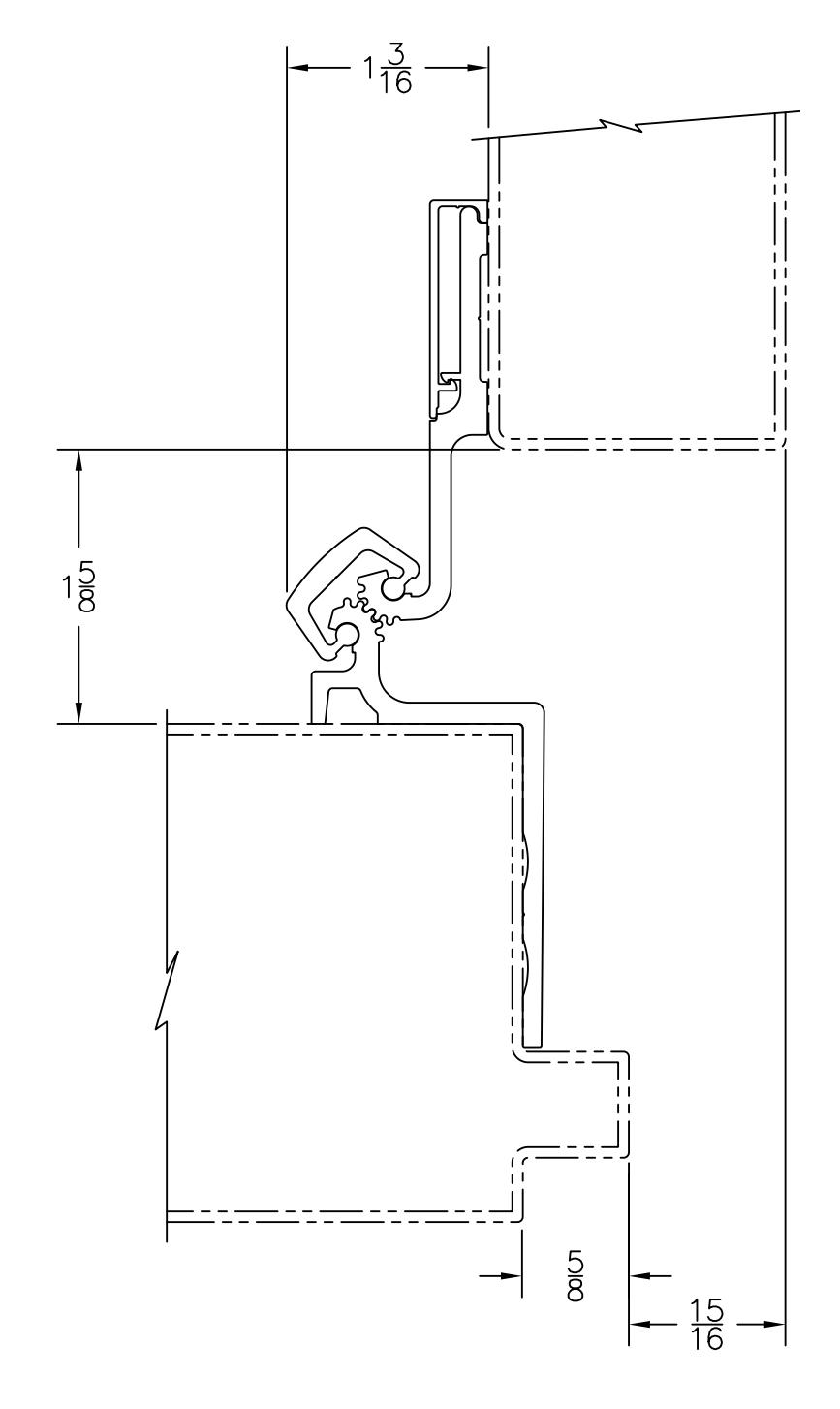

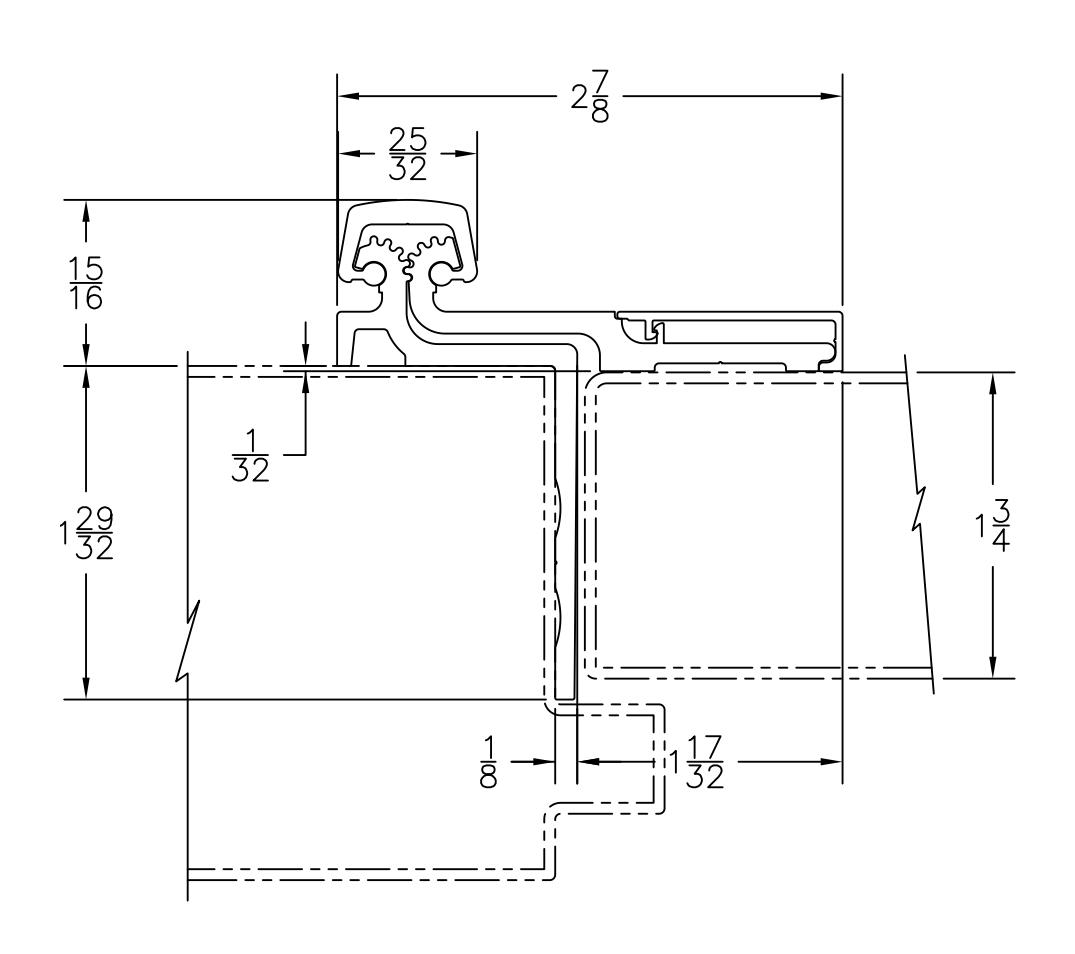

OSXXHS OFFSET HALF SURFACE WITH FRAME & DOOR
