| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| 1 | ECO RT10017 | 080510 | |
NOTES:
- ALWAYS USE THE 8-PIN CRIMP HOUSING FOR 1 THRU 8 QUANTITY OF WIRE
- POSITION "1" IS MARKED ON THE 4-PIN AND 8-PIN HOUSINGS. IN ADDITION, POSITION "8" IS MARKED ON THE 8-PIN HOUSING
- FOR EMN/ETM HINGE SWITCH WIRES USE THE 4-PIN HOUSING:
1 = GREEN, 2 = BLACK,
3 = WHITF
EXAMPLES: 4-WIRE:
USE POSITIONS 1 THRU 4 OF 8-PIN HOUSING
10-WIRF:
USE POSITIONS 1 THRU 8 OF 8-PIN HOUSING AND POSITIONS 1
AND 2 OF 4-PIN HOUSING
4-PIN HOUSING WIRE POSITION:
(TERMINAL INSERTION END SHOWN I
1: BLUE
2: BROWN
3: ORANGE
4: GREEN STRIPED

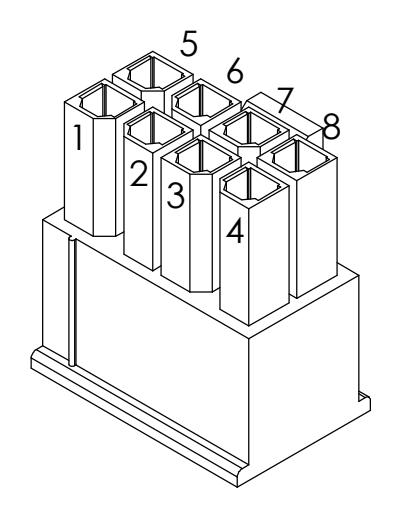

8-PIN HOUSING WIRE POSITION:
1: RED
2: YELLOW
3: VIOLET
4: GRAY
5: GRAY STRIPED
6: RED STRIPED
7: VIOLET STRIPED
8: YELLOW STRIPED
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION HAGER' INPART OR AS A WHOLE WITHOUT HAGER COMPANIES IS PROHIBITED
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
DRAWN DW FNG. APPR MATERIAL Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"
DO NOT SCALE DRAWING
WIRE POSITIONS MOLEX CRIMP HOUSING
SIZE DWG. NO. 1737-0005 SHEET 1 OF 1 SCALE:4:1 WEIGHT:
