HAGLBMKIT-ED

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 1

INSERT INSTRUCTIONS

FIELD INSTALLABLE HAGER 4500, PDQ 6200 & LAWRENCE RIM 8000 SERIES EXIT DEVICE.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 1

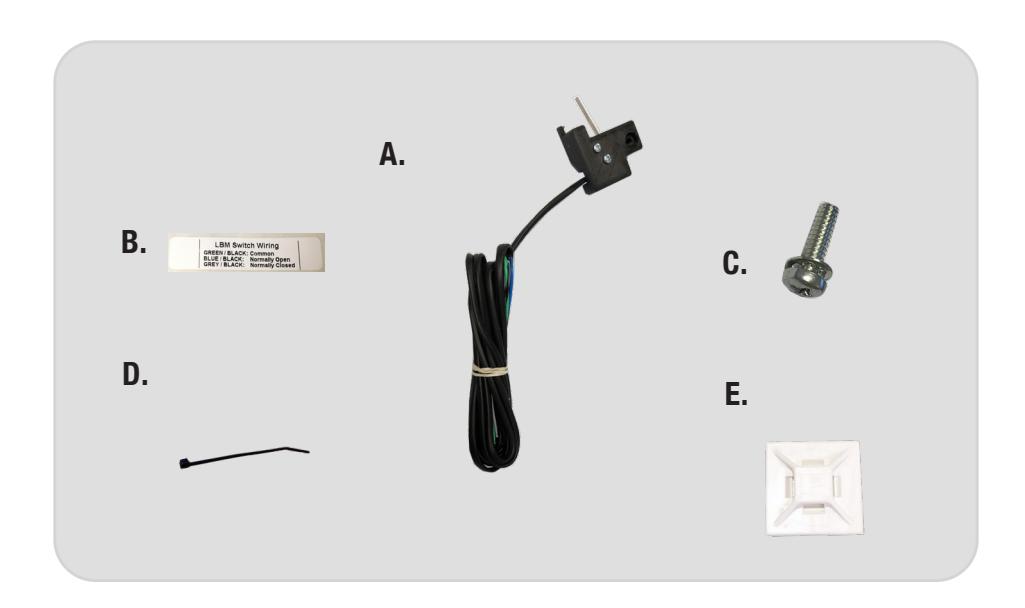

1- LBM Bracket

B. 1- LBM Color code sticker

C. 1- 40226 Phillips Pan Head w/ LW 6-32 x 1/2"

D. 1- Cable Tie

E. 1- Sticky Pad

KIT INCLUDES TOOLS REQUIRED

A. Cordless Drill or Phillips Screwdriver

SPECIFICATIONS

• Single Pole - Double Throw (SPDT)

• Rating: .5A @24VAC

• Configuration: Green/Black - Common (C)

Blue/Black - Normally Open (NO) Gray/Black - Normally Closed (NC)

INSTALLATION INSTRUCTIONS

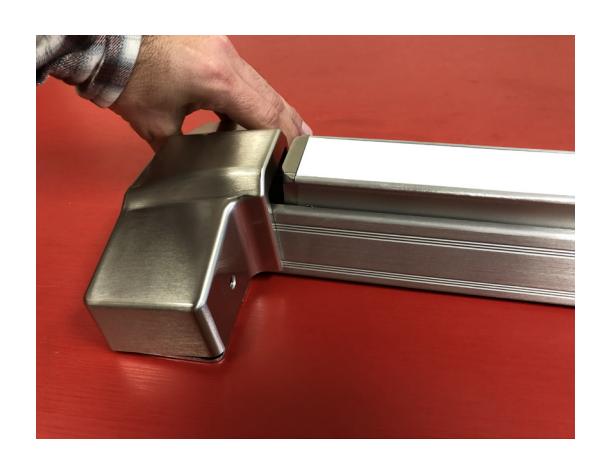

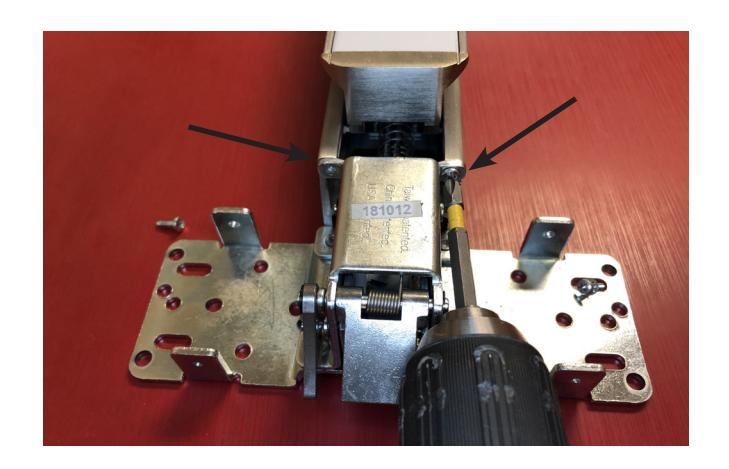

REMOVE THE HEAD COVER & (2) SCREWS SECURING HOUSING TO PUSH PAD. 1.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

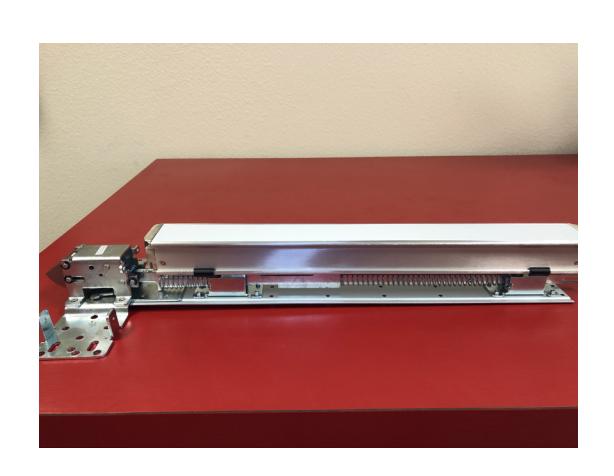

2. SLIDE THE HOUSING OFF & PUSH LBM BRACKET INTO EXSITING HOLES ON THE EXIT DEVICE.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

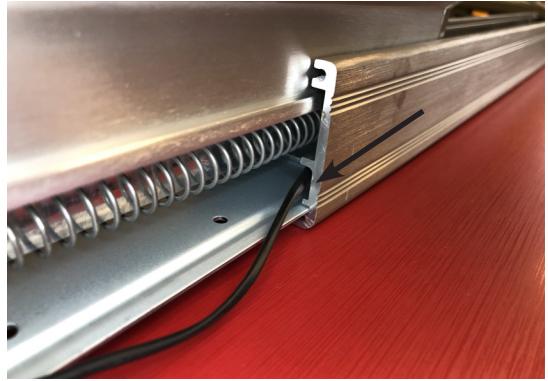

RUN THE LBM WIRES DOWN THE PUSH PAD TO THE BACK OF THE DEVICE & SLIDE HOUSING BACK ON KEEPING WIRES IN THE LOWER CHANNEL. 3.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 2

INSTALLATION INSTRUCTIONS

4. REMOVE LBM BRACKET & RE-INSTALL (2) SCREWS TO SECURE HOUSING TO PUSH PAD.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 3

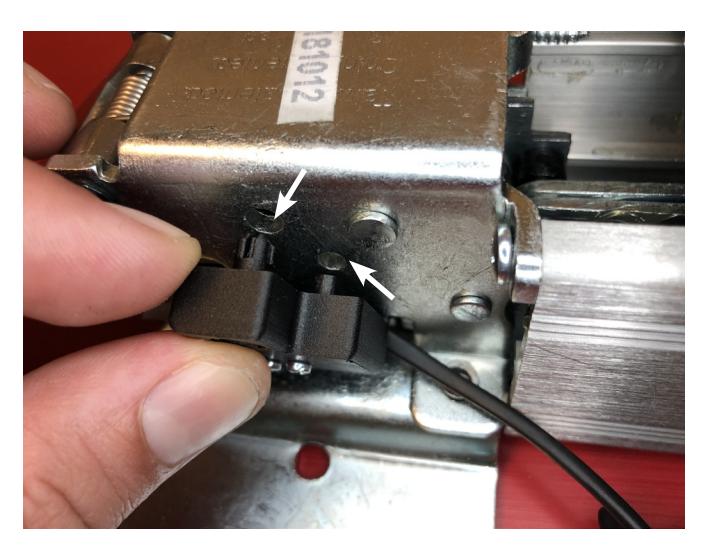

6. PUSH THE TWO TABS ON THE LBM BRAKET INTO THE EXISTING HOLES IN THE EXIT DEVICE HEAD.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 3

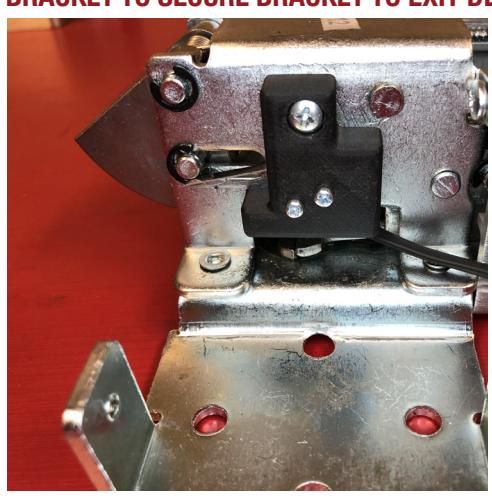

8. INSTALL (1) 40266 SCREW INTO TOP HOLE ON LBM BRACKET TO SECURE BRACKET TO EXIT DEVICE HEAD.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 3

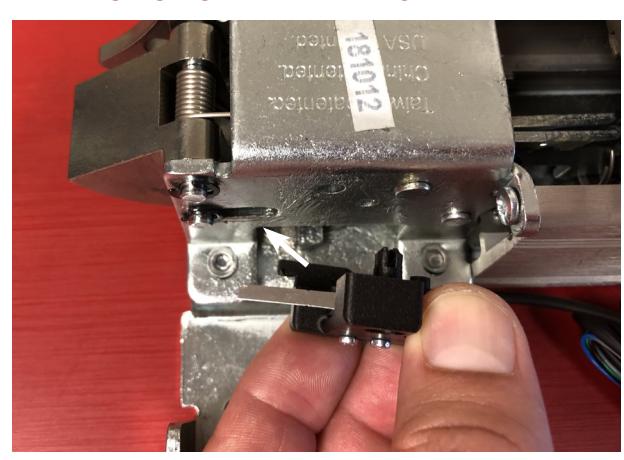

5. SLIDE ARM OF THE LBM BRACKET INTO THE OPENING AT THE BOTTOM OF THE EXIT DEVICE HEAD.

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 3

7. CONFIRM SWITCH ARM IS UNDERNEATH RIM LATCH PIN

HAGER 4500, PDQ6200, LAWRENCE RIM-HAGLBM-ED Installation Instruction image on page 3

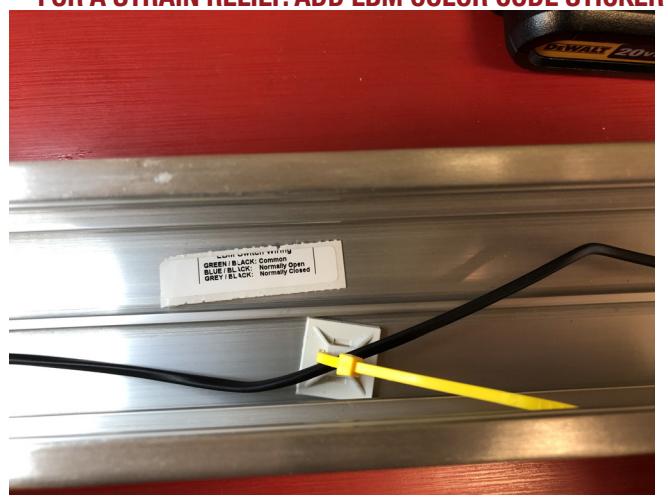

9. PULL WIRE SLACK AND ADD CABLE TIE & STICKY PAD FOR A STRAIN RELIEF. ADD LBM COLOR CODE STICKER
