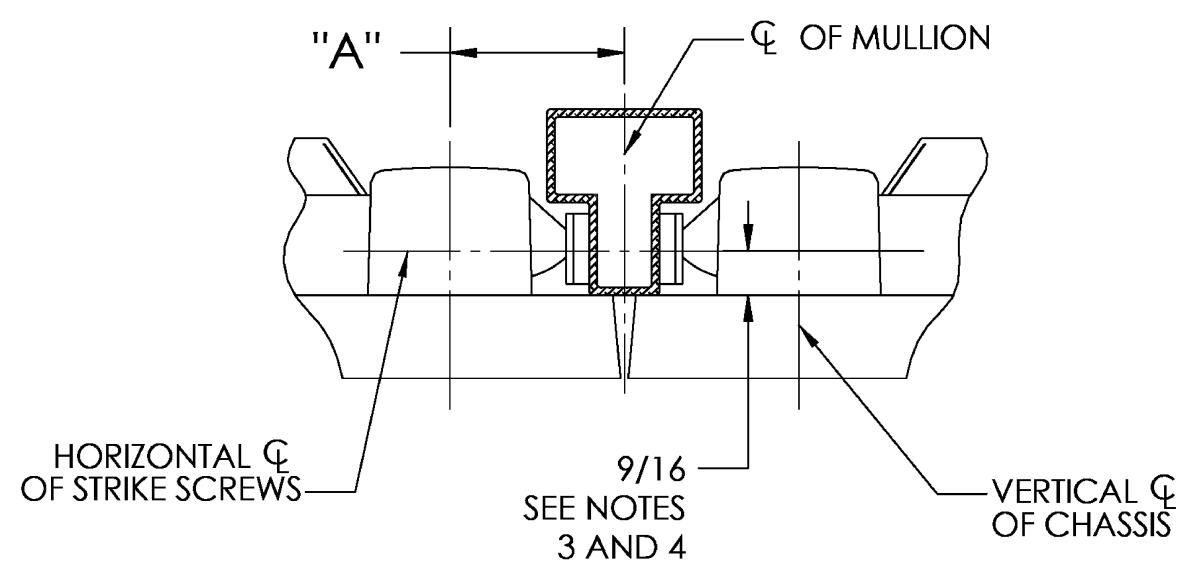

| ALUMINUM MULLION | ||
| REQUIRED BACKSET | ||
| EXIT DEVICE |
BACKSET
"A" |
|
|
WIDE STILE
RIM |
2 3/4" | |
|
NARROW
STILE RIM |
2" | |

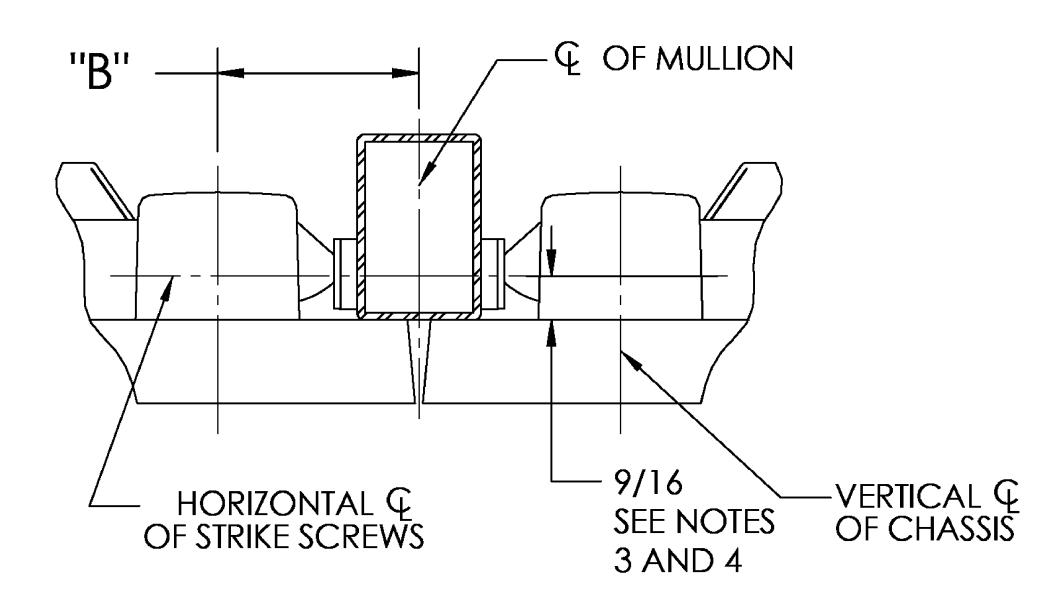

| STEEL MULLION | |
| REQUIRED BACKSET | |
| EXIT DEVICE |
BACKSET
"B" |
|
WIDE STILE
RIM |
3 1/8" |
|
NARROW
STILE RIM |
2 3/8" |
ALUMINUM MULLION APPLICATIONS
980, L980, 980A, L980A
STEEL MULLION APPLICATIONS
EL-980, 980S, L980S
- TOLERANCES: FRACTIONAL ±1/64", DECIMAL ±.015. SEE APPROPRIATE DOOR MANUFACTURERS TEMPLATE TO MOUNT EXIT DEVICE. F DOOR SILENCERS ARE USED ON THE FRAME, DECREASE THIS DIMENSION BY SILENCER HEIGHT. IF "GLASS BEAD" SHIMS ARE USED, INCREASE THIS DIMENSION BY SHIM HEIGHT (1/8" PER SHIM USED).
ASSA ABLOY

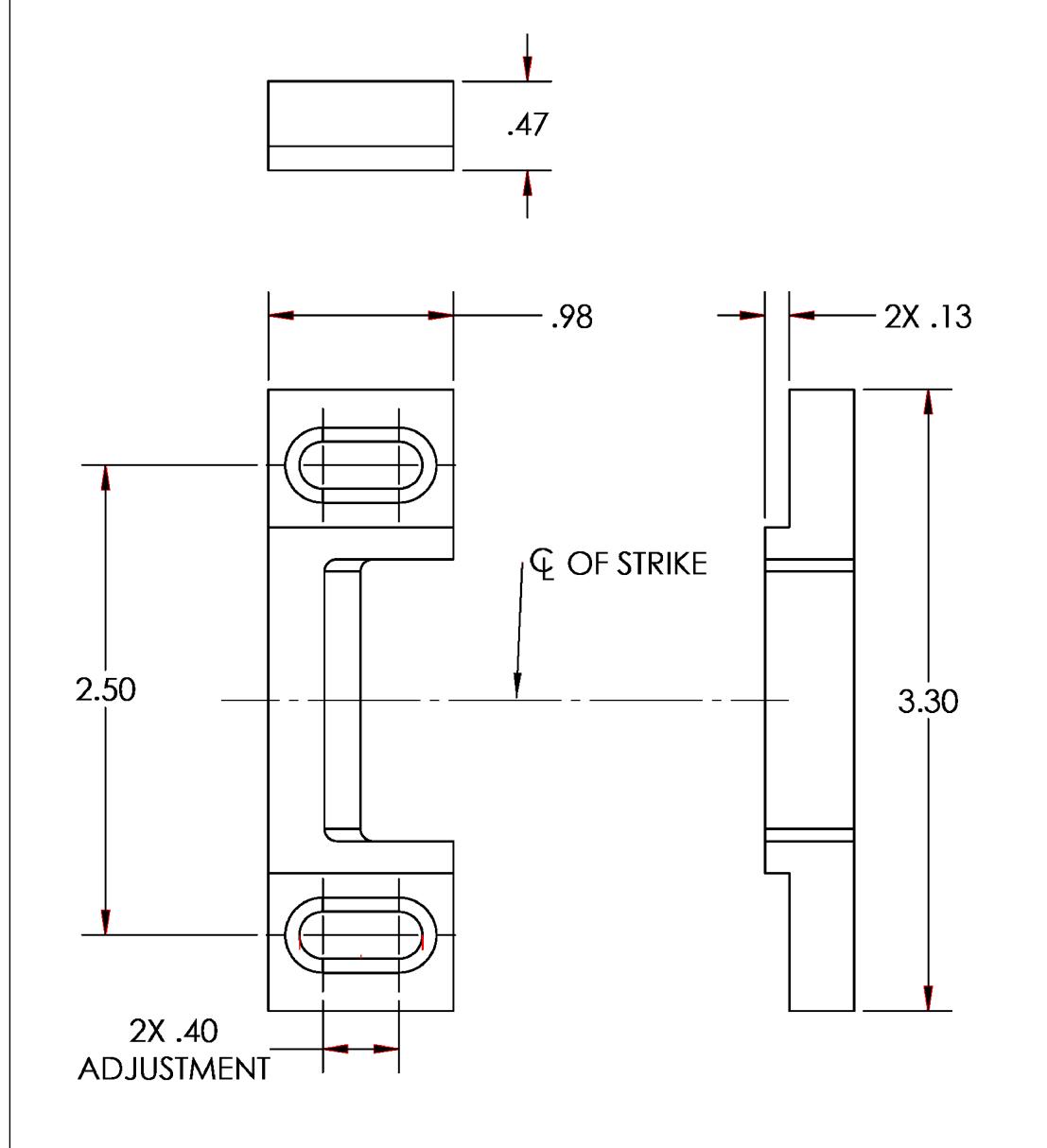

DOOR MANUFACTURERS TEMPLATE: 656 STRIKE DOUBLE DOOR/MULLION APPLICATIONS
RELEASE DATE 6-29-2023
TEMPLATE NO. MEDT74
