No. 2
OUTSIDE TRIM SERIES NUMBERS WITH KEY OPERATIONS: 406F33 BELMONT X 777 MORTISE EXIT DEVICE
MODEL 73 VERTICAL ROD EXIT DEVICE 027M
406F33 BELMONT X 778N
406F33 BELMONT X B777 - OPERATING KNOB 027D - RIGID KNOB 406F33 BELMONT X D777 - RIGID KNOB
7"
MORTISE EXIT DEVICE 027BM - OPERATING KNOB
027B - OPERATING KNOB
OUTSIDE TRIM SERIES NUMBERS
MODEL 73 VERTICAL ROD EXIT DEVICE
406F33 BELMONT X B778N - OPERATING KNOB
027D - RIGID KNOB
NO KEY OPERATION.
406F33 BELMONT X D778N - RIGID KNOB
CENTERLINE OF CYLINDER
[MR Symbol Indicates Master Ring Cylinder].
BEFORE PROCEEDING LINE UP TEMPLATE CAREFULLY AS FOLLOWS:
Your trim may be furnished with lever handle in place of knob.
- (1) LINE UP CYLINDER HOLE CENTER LINES WITH CENTERLINE OF CYLINDER HOLE DRILLED THROUGH FROM INSIDE OF DOOR.
- (2) BE SURE TEMPLATE EDGE IS PARALLEL TO EDGE OF DOOR.
CAUTION: DRILL ONLY HOLES WHICH APPLY TO YOUR TRIM INSTALLATION.
CENTERLINE OF CYLINDER
TRIM THROUGH BOLT HOLES, DRILL THROUGH DOOR FOR NO. 12 - 24 MACHINE SCREWS. REDRILL HOLES ON OUTSIDE OF DOOR TO 1/2" DIA. - 1" DEEP.
MORTISE EXIT DEVICE CYLINDER HOLE, DRILL THROUGH TO LOCK MORTISE.

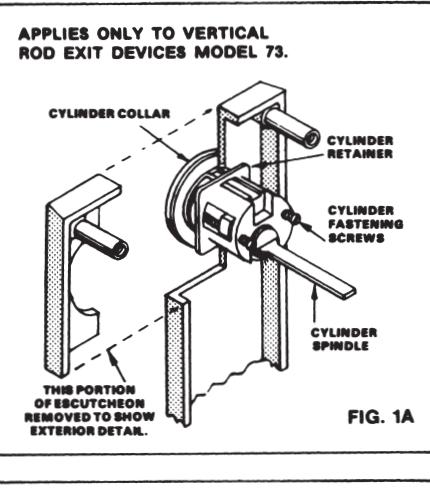

VERTICAL ROD EXIT DEVICE MODEL 73. CYLINDER HOLE, DRILL THROUGH DOOR
HOLE DIAMETER
REGULAR CYLINDER - 1 1/4" DIA. MASTER RING CYLINDER - 1 9/16" DIA.
KNOB SLIDE HOLE MORTISE, DRILL 1 3/8" DIAMETER HOLE THROUGH TO LOCK MORTISE
VERTICAL ROD EXIT DEVICE MODEL 73, DRILL 1 1/4" DIAMETER HOLE THROUGH DOOR.
TRIM THROUGH BOLT HOLES, DRILL THROUGH DOOR FOR NO. 12 - 24 MACHINE SCREWS. REDRILL HOLES ON OUTSIDE OF DOOR TO 1/2" DIA. - 1" DEEP.
(8 Corbin Russwin, Inc., an ASSA ABLOY Group company. All rights reserved. or in part without the express written permission of Corbin Russwin, Inc. is prohibited.
THIS OR THIS
ASSA ABLO
In U.S.: Corbin Russwin, Inc. 225 Episcopal Road Berlin, ĈT 06037 USA Phone: 800-543-3658
Technical Product Support: Phone: 888-607-5703
In Canada: ASSA ABLOY Door Security Solutions Canada 160 Four Valley Drive Vaughan, Ontario, Canada L4K 4T9 Phone: 800-461-3007
FM423 Rev. 10/10
ASSA ABLOY, the global leader in door opening solutions
CENTERLINE OF CYLINDER
