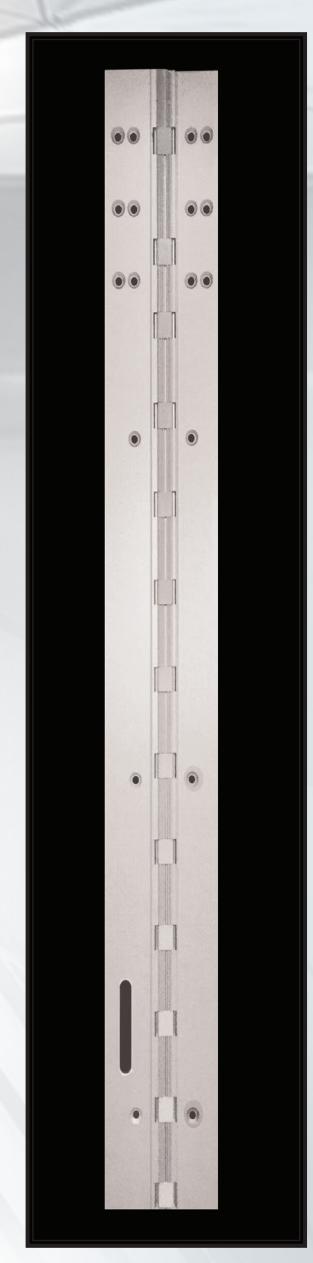

Aluminum Geared Hinge

Easy Install Full Mortise Hinge

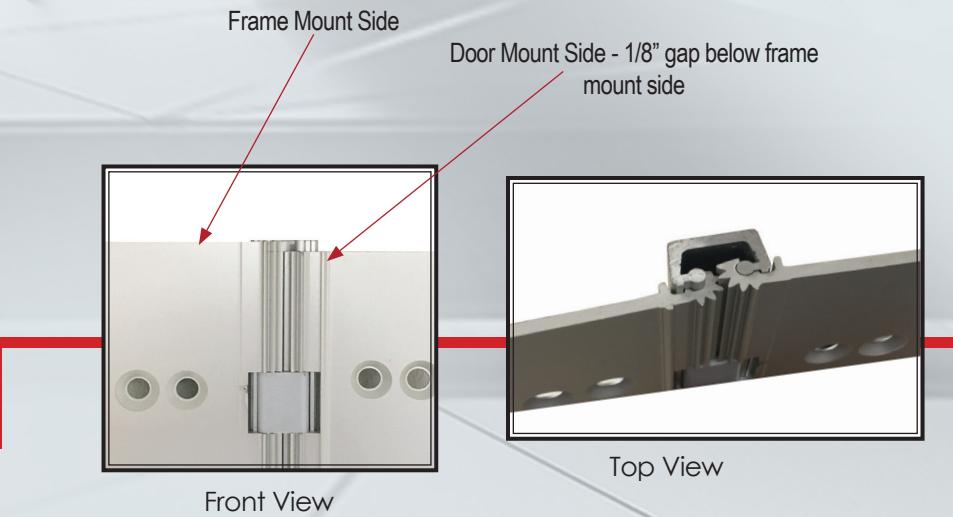

Top Half - Front View

FEATURES:

  • Full Concealed, Heavy Duty Hinge
  • 1/8" Door Inset
  • Compatible with hollow metal, minimum reveal, narrow-faced frames, and narrow doors.
  • 450 lbs. door weight maximum
  • Allows for vertical adjustability after the hinge is secured todoor and fram, reducing overall installation time and cost.

AVAILABLE FINISHES:

  • Clear
  • Dark Bronze
  • Black Anodized

STANDARD LENGHTS:

  • 83"
  • 95"
  • 120"

E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

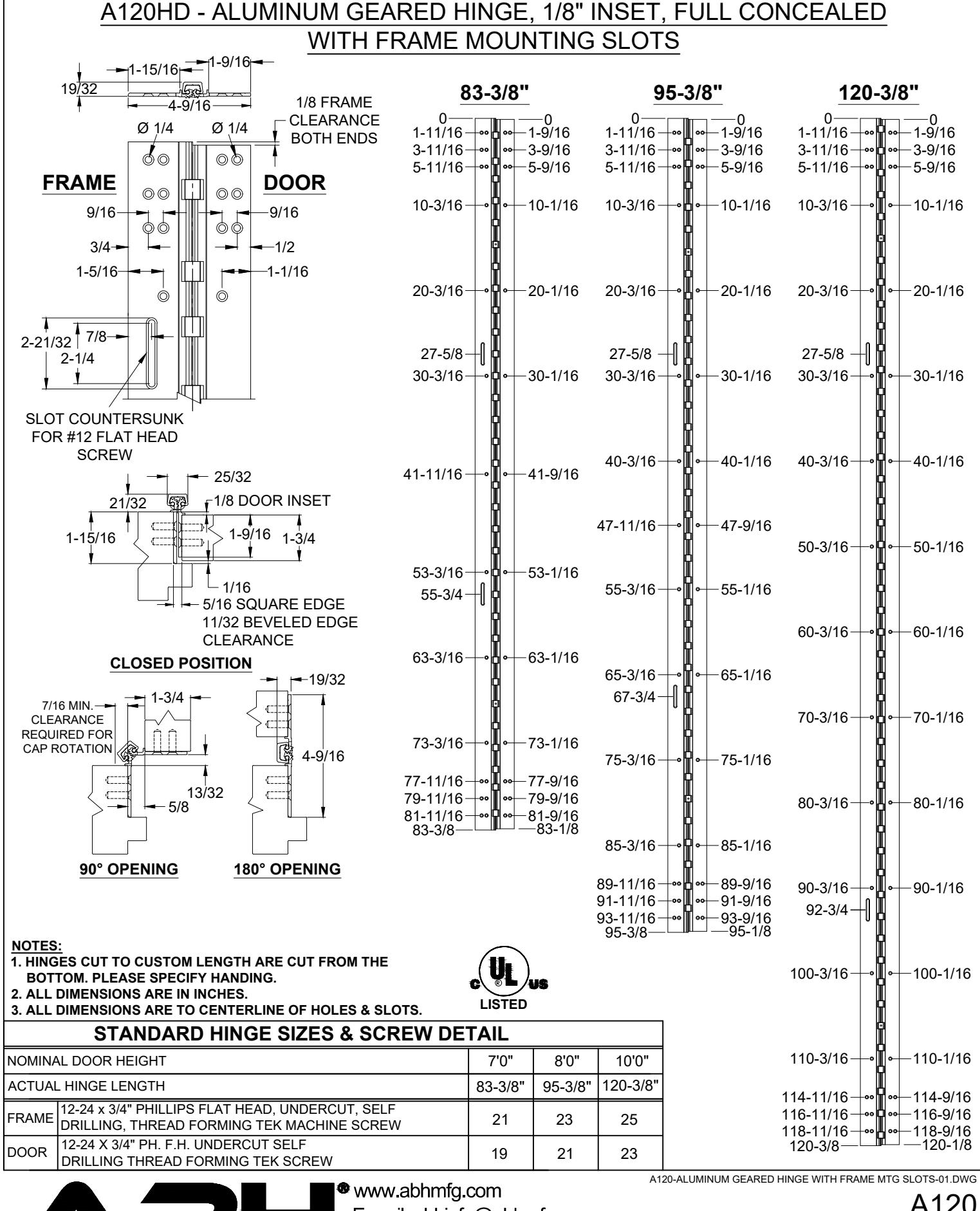

ALUMINUM GEARED HINGE WITH FRAME MTG SLOTS

© 2020 ABH Mfg., Inc. printed in USA

PAGE 1 OF 1 REVISED 09-10-20

A120HD - "EA" OPTION, EASY ACCESS CONCEALED ELECTRIFICATION, 1/8" INSET, FULL CONCEALED WITH FRAME MOUNTING SLOTS

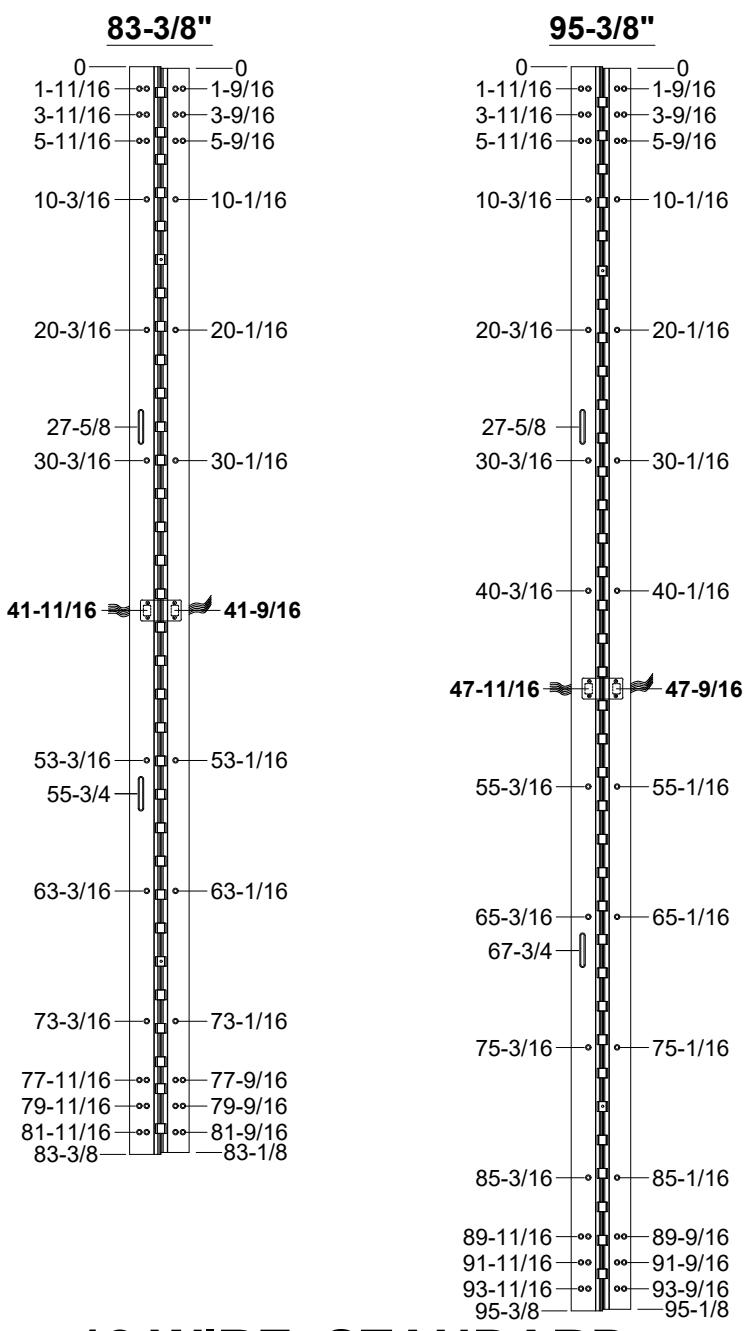

RIGHT HAND FRAME DOOF DOOR FRAME 1-11/16 -1 - 9/16 -1-11/16 3-9/16 3-11/16 -3-11/16 5-11/16 5-9/16 -5-11/16 10-3/16 10-1/16 <del>---</del>10-3/16 20-3/16 20-1/16-<del>-------------------------------------</del> <del>||-----------------------------------</del> 27-5/8 30-3/16 30-1/16 -30-3/1640-3/16 40-1/16 -40-3/1650-3/16 50-1/16 -50-3/16 58-25/32 -60-1/16 -60-3/16 61-11/32 -61-15/32 70-3/16 70-1/16 -70-3/16 80-3/16 80-1/16 80-3/16 90-3/16 90-1/16 -90-3/16 <del>|</del> 92-3/4 92-3/4-100-3/16 -100-1/16--100-3/16 110-3/16 -110-1/16--110-3/16 114-9/16-114-11/16 -114-11/16 116-11/16 116-9/16--116-11/16 118-11/16 118-9/16 120-3/8 -120-1/8-

12 WIRE STANDARD

NOTES:

1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE. CUSTOM CUT HINGE REQUIRES HANDING.

STANDARD HINGE SIZES & SCREW DETAIL
NOMINAL DOOR HEIGHT 7'0" 8'0" 10'0"
ACTUAL HINGE LENGTH 83-3/8" 95-3/8" 120-3/8"
FRAME 12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW
20 22 25
DOOR 12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW
18 20 23

A120-EA OPTION, EASY ACCESS CONCEALED ELECTRIFICATION WITH FRAME MTG SLOTS-1-00.DWG www.abhmfg.com

E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

LISTED

A120HD "EA" OPTION, EASY ACCESS

© 2021 ABH Mfg., Inc. printed in USA

WITH FRAME MOUNTING SLOTS PAGE 1 OF 2 ISSUED 01-12-21

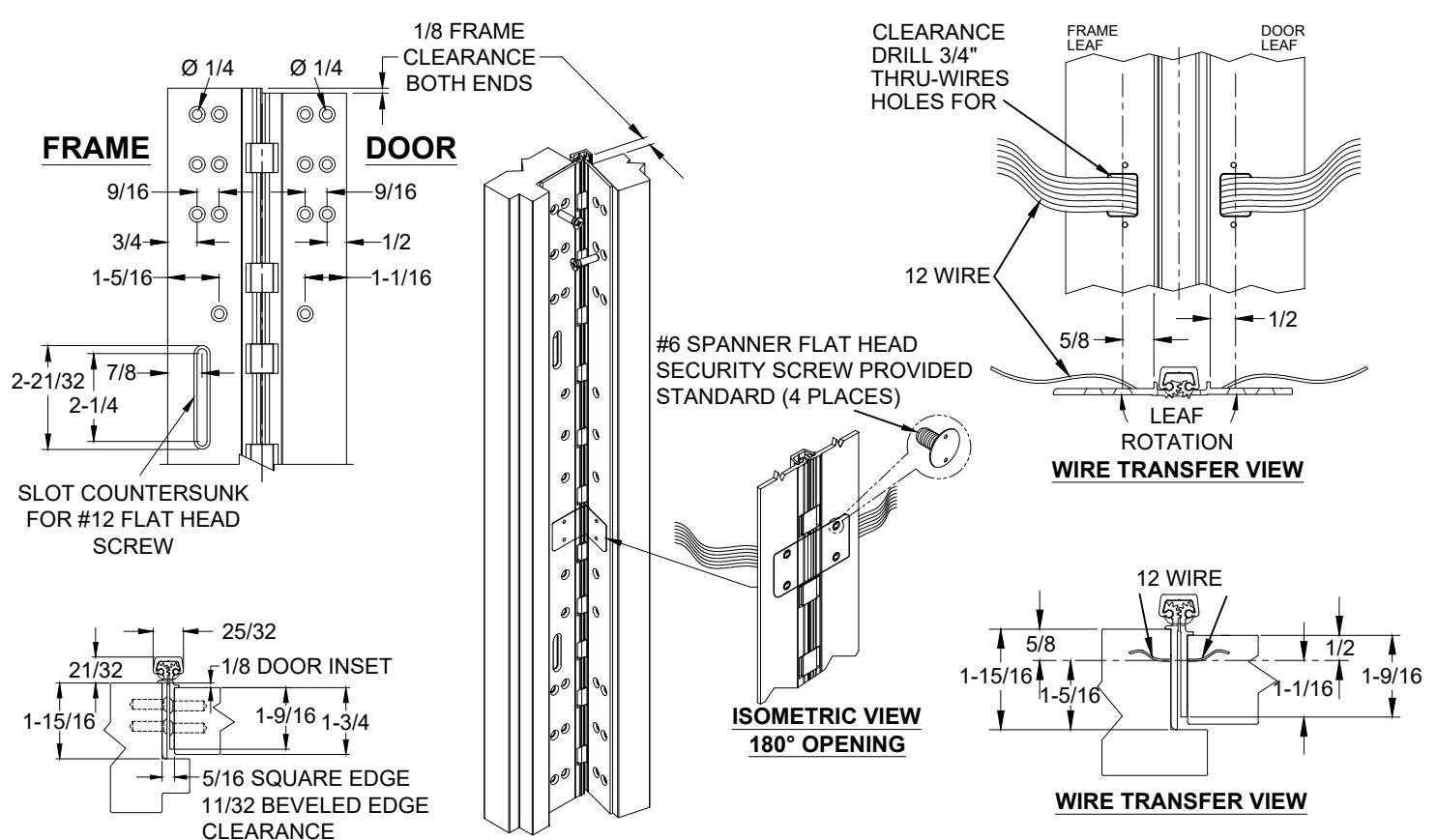

A120HD - "EA" OPTION, EASY ACCESS CONCEALED ELECTRIFICATION, 1/8" INSET, FULL CONCEALED WITH FRAME MOUNTING SLOTS

CLOSED POSITION

NOTES:

ISOMETRIC VIEW

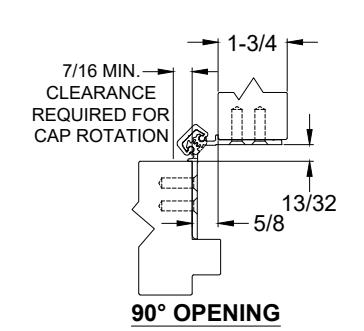

~90° OPENING

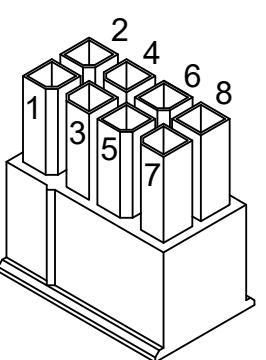

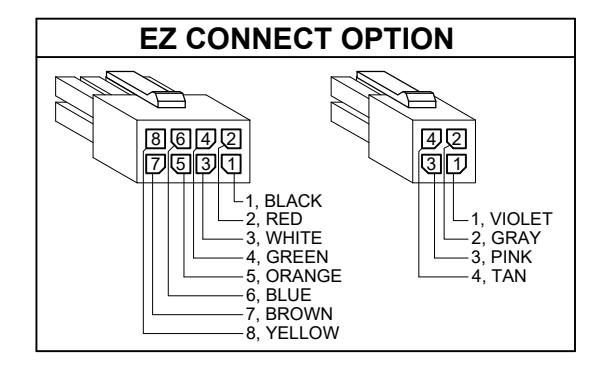

  • MOLEX ® CONNECTOR OPTION AVAILABLE - SUFFIX "EZ".
    • * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY

SPECIFICATION:

DESCRIPTION: SINGLE CONDUCTOR #22 AWG MINIATURE HOOK-UP

WIRE FOR APPLICATIONS REQUIRING EXTREME FLEXIBILITY.

CONDUCTOR: #22 AWG 168/44 (0.002") SOFT BARE COPPER LHL.

INSULATION: PROPRIETARY FORMULATION PVC 0.010" NOM. WALL MEETS

VW-1 FLAME REQUIREMENT.

DIAMETER: 0.053" ± 0.003".

RESISTANCE: 16.7 OHMS MAX. @ 20°C, PER 1000 FT.

VOLTAGE RATING: 600 VOLTS RMS, DEPENDING ON SPECIFICATION.

AVAILABLE AS ROHS COMPLIANT.

ABH MANUFACTURING INC.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

"EA" OPTION, EASY ACCESS WITH FRAME MOUNTING SLOTS

© 2021 ABH Mfg., Inc. printed in USA

A120-EA OPTION, EASY ACCESS CONCEALED ELECTRIFICATION WITH FRAME MTG SLOTS-2-00.DWG

PAGE 2 OF 2 ISSUED 01-12-21

EA THRU-WIRE REPLACEMENT INSTRUCTIONS

Removal of Old Wires

  • 1. Turn off Power to avoid shock.
  • 2. Remove (4) #6 Spanner Flat Head Screws from the covers on the face of each hinge leaf.

3. Remove (2) covers to expose the wires.

4. Pull wires through opening and disconnect from power source and electrified hardware.

EA THRU-WIRE REPLACEMENT.DWG

EA THRU-WIRE REPLACEMENT INSTRUCTIONS

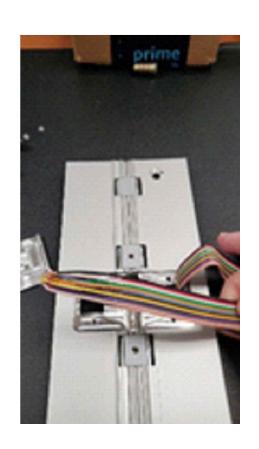

Installation of New Wire Ribbon

All wire connections must follow local codes and/or ABH Manufacturing's Minimum Requirements** to ensure proper and lasting connections

**ABH requires the use of wire nuts and electrical tape or Crimp Connectors when connecting wires to their source or supplied EZ Connectors

  • 1. Connect wire to the power source (FRAME SIDE) and pass wires back through hinge and frame opening.
  • 2. Connect wires on DOOR side to electrified hardware and pass wires back through the hinge and door opening.
  • 3. Excess Wire Ribbon should then be folded into the void of the cap.

4. Once wires are properly connected, line up the Thru-Wire Face plate gears and fasten with (4) #6 Spanner Flat Head Screws, making sure the plates sit flush to the face of the hinge leafs.

5. Turn Power back on

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

EA THRU-WIRE REPLACEMENT.DWG
