View PDFINSTALLATION INSTRUCTIONS FOR FULL CONCEALED HINGES
A110HD/LL, A111HD/LL, A130HD, A135HD, A140HD/LL, A150HD/LL, A160HD/LL A240HD/LL, A260HD/LL, A270HD/LL, A280HD/LL & A410HD/LL
- A. All uncut standard length hinges are non-handed and can be used for right or left hand doors.
- B. Standard length hinges are supplied slightly shorter than nominal door height to accommodate threshold and carpeting clearances.
CUTTING THE HINGE TO FIT
- · Keep hinge in the closed position
- · Determine HANDING if required. Not all hinges will become handed after cutting.
- · Cut one end of the hinge only. Cut end will be installed at the bottom (Six-hole pattern remains at the top)
- · Use a Metal Cutting Saw cut through the gear cap first.
Note: If cut length interferes with a set screw bearing remove it and switch it with a plain bearing above the cut location.
FRAME PREP
With the hinge in the open position
1. Locate the top of the hinge 1/8" below the header
With the frame leaf flange tight against the frame
2. Mark or Center Punch hole locations
Note: If using wood screws drill a 5/32" pilot hol e DO NOT ATTACH HINGE TO FRAME AT THIS TIME
ATTACH THE HINGE TO THE DOOR
- 4. Position Door Leaf on door. Door leaf alignment flange or door leaf lip must be seated against door edge.
- 5. Align the top end of the hinge to be absolutely flush with the top of the door.
- 6. Mark or Center Punch hole locations
- 7. Using the provided Self Drilling/Thread Forming Screws and the proper drive bit please proceed to attach the hinge to the door Note: If using wood screws drill a 5/32" pilot hol e.
ATTACHING DOOR TO FRAME
- 8. Position door 90 degrees to frame
- 9. Shim door to the proper height to line up the screw holes in hinge frame leaf with the marks at the top of the frame.
- 10. Install two screws at the top of the hinge to hold in place
- 11. Remove shim and align the remaining holes. Install two additional screws in the middle and at the bottom.
- 12. Check door for proper swing and clearance before installing remaining screws, making necessary adjustments.
- 13. Install the remaining fasteners after any adjustments are made.
REINFORCING AND RIVNUTS
- · No reinforcing is necessary except on extremely high-frequency, extremely heavy or extra-wide doors.
- · Rivnuts are recommended for use in the frame when the door exceeds 450lbs.
Note:RIVNUTS are not to be used with Fire Rated Hinges
PAIRS OF DOORS WITH MULLIONS
- · If the mullion is between the doors, install as single doors.
- · If the mullion is behind the doors, install as a double doors.
GROUT/SLUSHED-IN FRAMES
It is recommended that a mudguard be installed behind the frame for ease of installation. Do not use self-drill screws with grouted steel frames without a mudguard. If no mudguard has been used, drill holes through frame and remove grout for screw clearances. Do not oversize hole.
| SCREW DETAIL | |
|---|---|
| FRAME |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
| DOOR |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
Note: #12 x 1-1/2" FLAT HEAD UNDERCUT WOOD SCREWS AVAILABLE UPON REQUEST
The following actions will void any warranty, expressed or implied.
- · Failure to Install the hinge according to ABH's specifications and requirements
- · Use of Fasteners other than those supplied with the hinge.
- · Unauthorized field modifications including removing any of the bearings, altering the original finish or painting the hinge.
UL FIRE RATED STUDS FOR INSTALLATION FULL CONCEALED ALUMINUM GEARED HINGES
MODELS A110HD/LL, A111HD/LL, A140HD/LL, A150HD/LL, A160HD/LL, A240HD/LL, A260HD/LL
FRAME
FIRE STUD

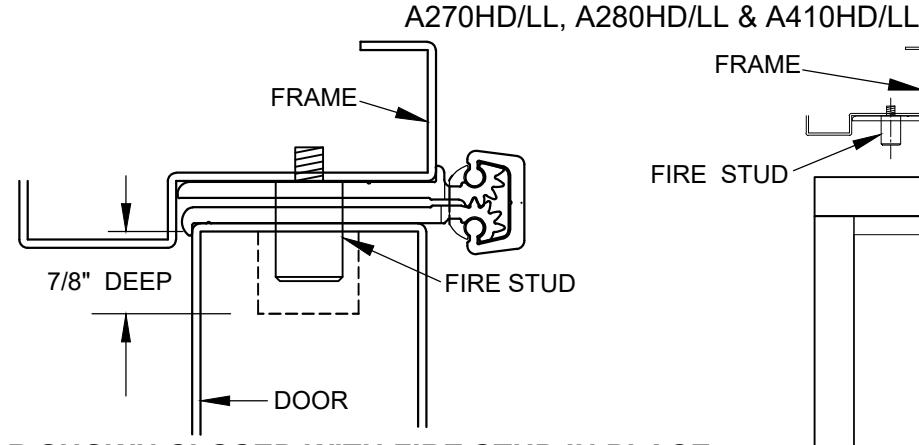

DOOR SHOWN CLOSED WITH FIRE STUD IN PLACE USING MODEL A240HD HINGE
NOTES:
- 1. INSTALL HINGE PER INSTALLATION INSTRUCTIONS FOR EACH MODEL.
- 2. FOR THE FRAME SIDE DRILL AND TAP (4) 12-24 HOLES FOR FIRE STUDS.
- 3. FOR THE DOOR SIDE DRILL (4) 3/4" DIA. HOLES IN THE DOOR TO CORRESPOND TO THE STUD HOLES IN THE FRAME SIDE.
- 4. INSERT STUDS IN THE FOUR (4) TAPPED FRAME HOLES, TIGHTEN SECURELY.
- 5. SLOWLY CLOSE DOOR MAKING SURE THAT THE STUDS ARE PROPERLY ALIGNED.
- 6. MINOR INTERFERENCE CAN BE TAKEN CARE OF WITH A ROUND METAL FILE.
|
S
O D I M E N I N |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
"
" A H I N G E L E N G T H |
"
9 7 |
"
8 3 |
"
8 5 |
"
9 5 |
"
1 2 0 |
||||||
|
"
" B |
"
1 2 |
"
1 2 |
"
1 2 |
"
1 2 |
"
1 2 |
||||||
|
"
" C |
"
2 5 3 / 8 - |
"
2 7 3 / 8 - |
"
2 8 3 / 8 - |
"
3 2 3 / 8 - |
"
4 2 1 / 2 - |
||||||
|
"
" D |
"
3 / 8 5 5 - |
"
/ 8 5 5 5 - |
"
6 / 8 5 5 - |
"
6 2 / 8 5 - |
"
1 / 2 7 7 - |
||||||
|
"
" E |
"
6 7 |
"
1 7 |
"
7 3 |
"
8 3 |
"
1 0 8 |
||||||
HOLES ON THE FRAME, DRILL AND TAP (4)12-24 HOLES
1/2 THE DOOR THICKNESS + 1/32" FROM CENTER OF HOLE TO EDGE OF FRAME
ALL FOUR (4) STUDS MUST BE INSTALLED TO COMPLY WITH U.L. RATING

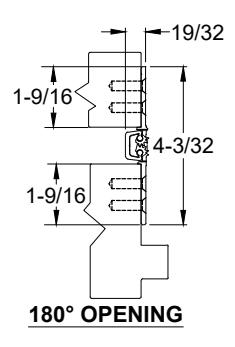

DOOR SHOWN OPEN 180°
printed in USA www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
FRAME
FIRE STUD - FULL CONCEALED-03.DWG
FIRE STUD - FULL CONCEALED
DOOR
c 2021 ABH Mfg., Inc.
B
CL OF BEARING
C
DOOR
7/8" DEEP
STD. 1 8 "
CLEARANCE
1
2 DOOR THICKNESS
ON THE DOOR DRILL (4) 3
4 " DIA.
D
E
A
REVISED 11-22-21 PAGE 1 OF 1
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110-ALUMINUM GEARED HINGE-02.DWG

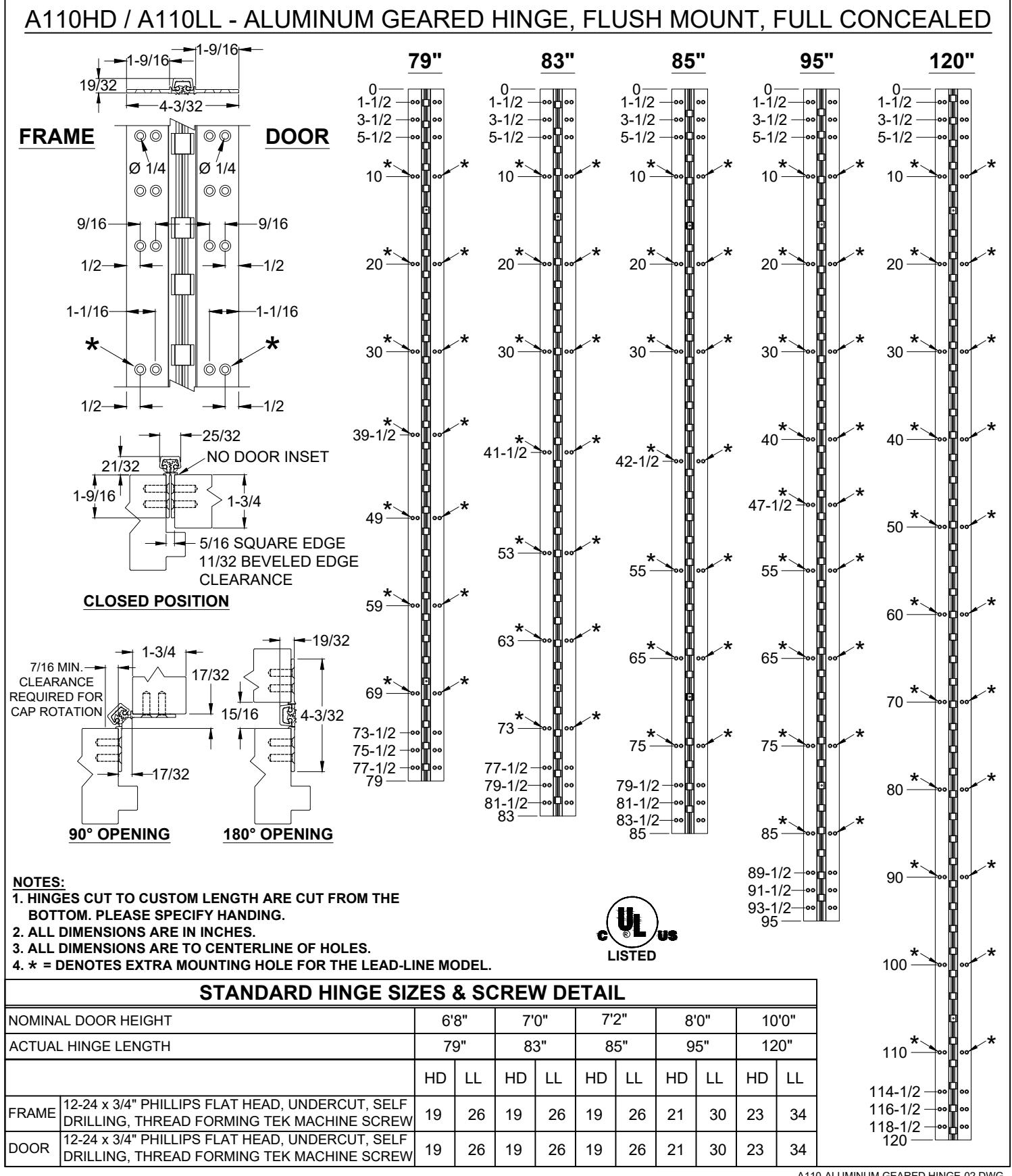

A110 ALUMINUM GEARED HINGE
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 8-21-20
A110HD - "EA" OPTION, EASY ACCESS CONCEALED ELECTRIFICATION, ALUMINUM GEARED HINGE 120" RIGHT HAND 95" 79" 83" LEFT HAND 85" DOOR FRAME NON-HANDED NON-HANDED NON-HANDED NON-HANDED 1-1/2 1-1/21-1/21-1/21-1/2 3-1/2 3-1/2 3-1/2 3-1/2 3-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 10 10 10 10 20 20 20 20 20 30 30 30 30 30 39-1/2 ₩ 🐧 40 41-1/2 * 42-1/2 47-1/2<del>≥</del>000 49 53 55 55 58-23/32 59 63 61-9/32 65 65 69 73 73-1/2 75 75 75-1/2 77-1/2 77-1/2 79-1/2 79-1/2 81-1/2 81-1/2 85 89-1/2 90 12 WIRE STANDARD 91-1/2 NOTES: 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE, CUSTOM CUT HINGE REQUIRES HANDING. STANDARD HINGE SIZES & SCREW DETAIL NOMINAL DOOR HEIGHT 7'2" 6'8" 7'0" 8'0" 10'0 116-1/2 ACTUAL HINGE LENGTH 79" 85" 120 83" 95' 118-1/2 12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF 18 18 18 20 23 DRILLING, THREAD FORMING TEK MACHINE SCREW
DOOR
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW
www.abhmfg.com
18
18
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
18
20
23
A110HD-EA OPTION, EASY ACCESS CONCEALED ELECTRIFICATION-1-03.DWG
A110HD - "EA" OPTION EASY ACCESS CONCEALED ELECTRIFICATION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 09-23-20
A110HD - "EA" OPTION, EASY ACCESS CONCEALED ELECTRIFICATION, ALUMINUM GEARED HINGE

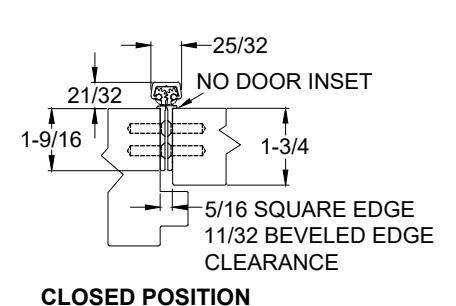

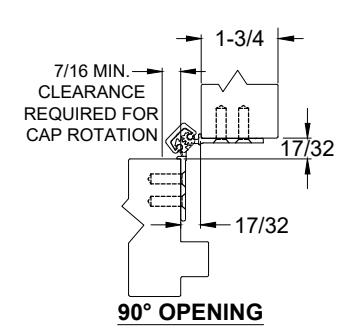

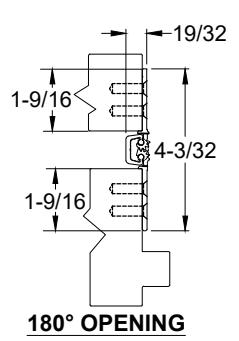

CLEARANCE
FRAME LEAF
DOOR LEAF
NOTES:

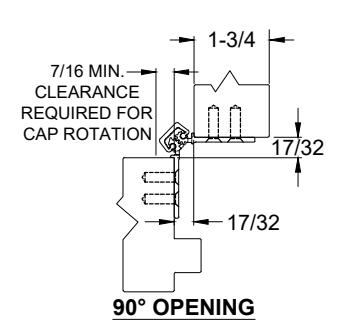

ISOMETRIC VIEW ~90° OPENING
-

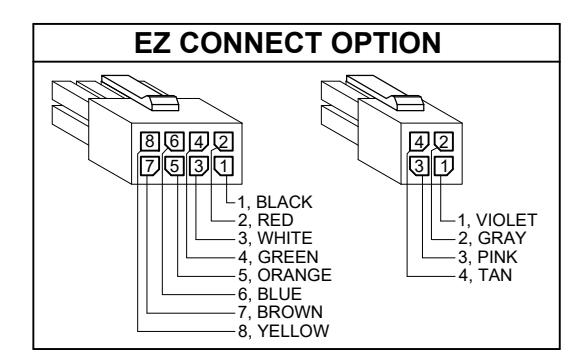

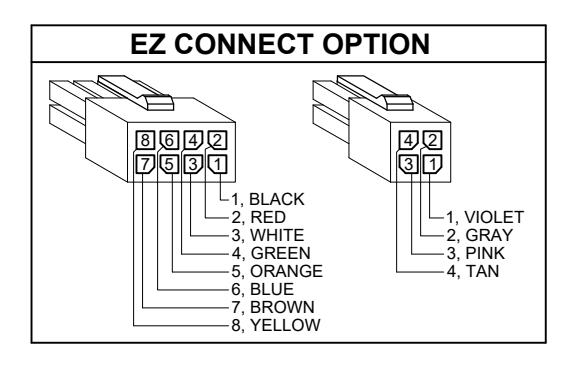

1. MOLEX ® CONNECTOR OPTION AVAILABLE SUFFIX "EZ".
- * SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
SPECIFICATION:
DESCRIPTION: SINGLE CONDUCTOR #22 AWG MINIATURE HOOK-UP
WIRE FOR APPLICATIONS REQUIRING EXTREME FLEXIBILITY.
CONDUCTOR: #22 AWG 168/44 (0.002") SOFT BARE COPPER LHL.
INSULATION: PROPRIETARY FORMULATION PVC 0.010" NOM. WALL MEETS
VW-1 FLAME REQUIREMENT.
DIAMETER: 0.053" ± 0.003".
RESISTANCE: 16.7 OHMS MAX. @ 20°C, PER 1000 FT.
VOLTAGE RATING: 600 VOLTS RMS, DEPENDING ON SPECIFICATION.
AVAILABLE AS ROHS COMPLIANT.
A110HD-EA OPTION, EASY ACCESS CONCEALED ELECTRIFICATION-2-03.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EA" OPTION EASY ACCESS CONCEALED ELECTRIFICATION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 REVISED 9-23-20

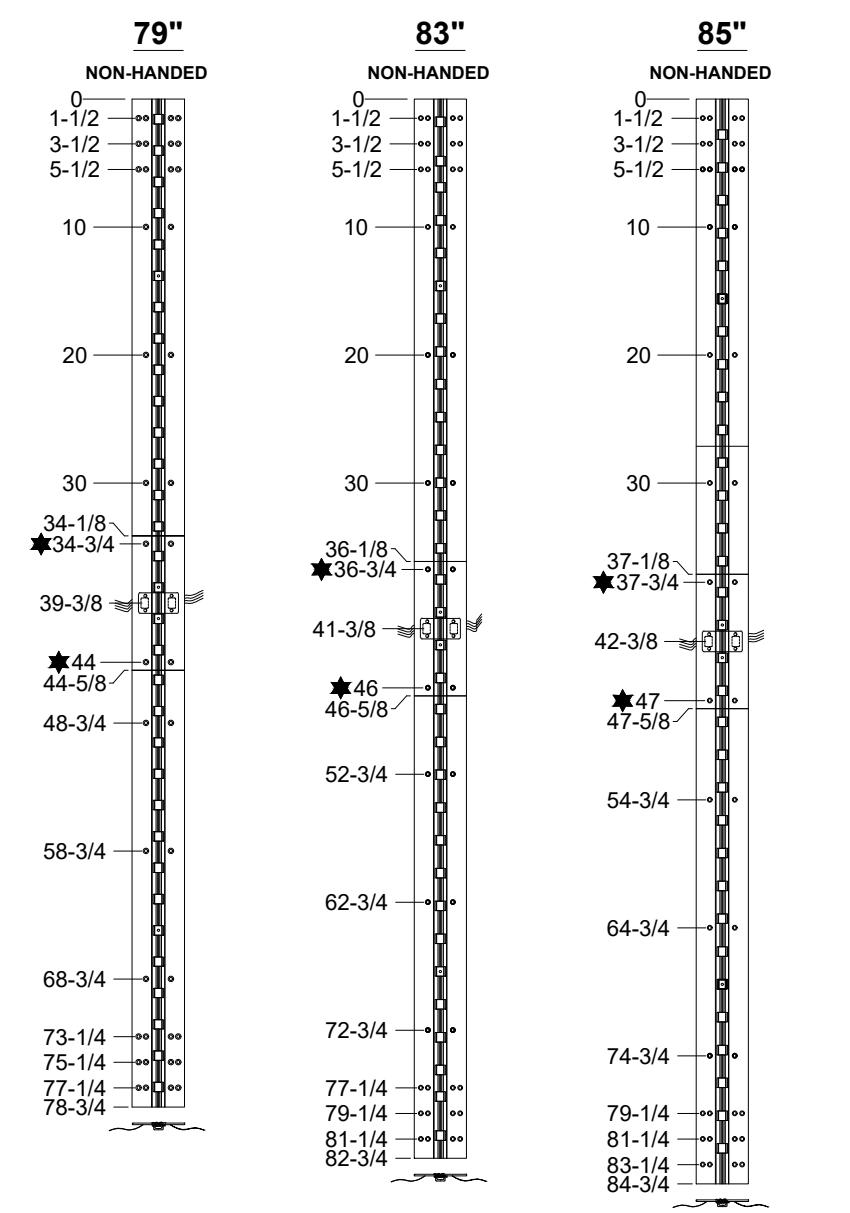

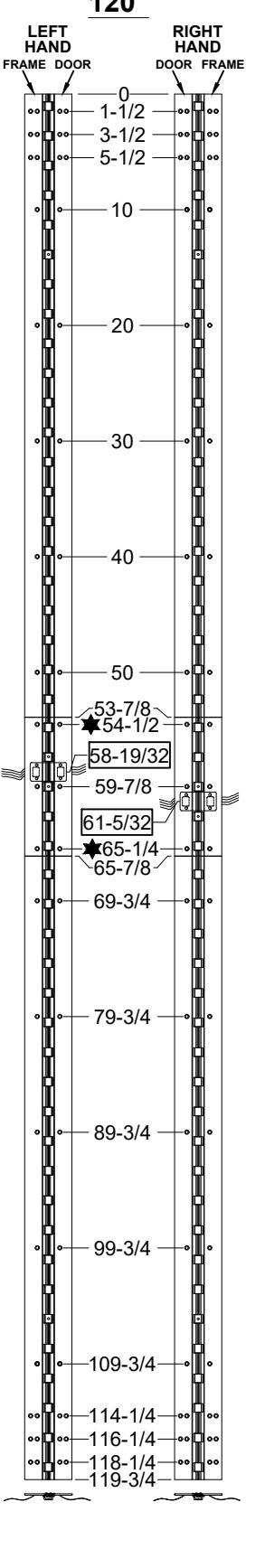

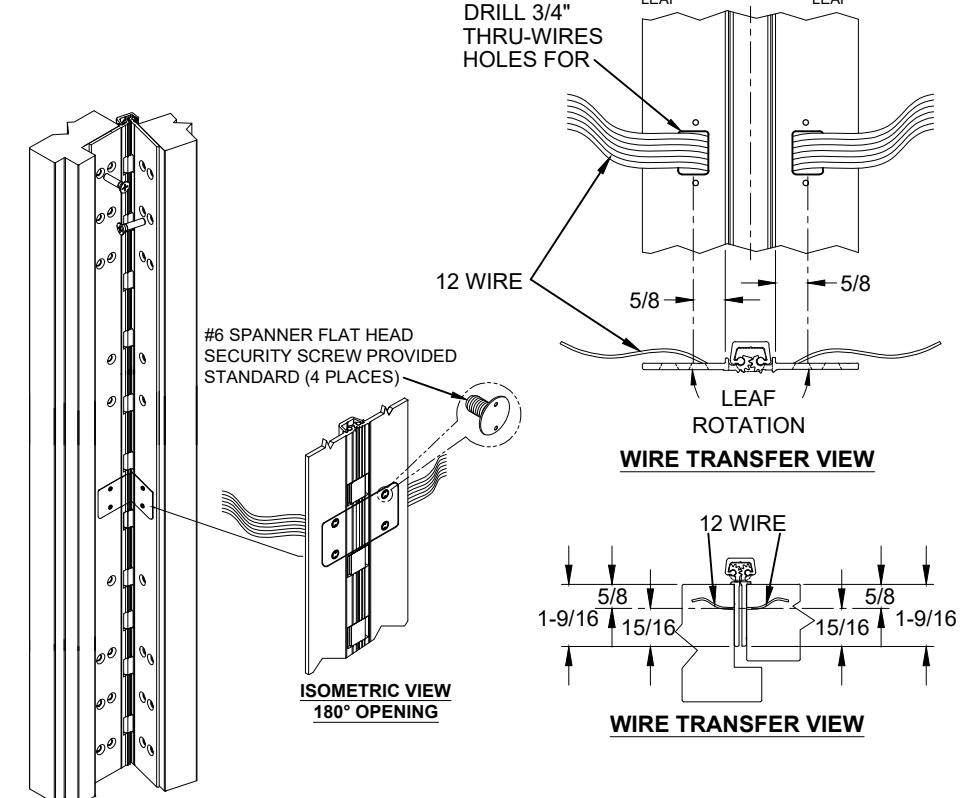

A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION
NON-HANDED 0— 1-1/2 3-1/2 5-1/2 10 20 30 47-3/8 * 64-3/4 74-3/4 84-3/4 89-1/4 91-1/4
95"
12 WIRE STANDARD
NOTES:
1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE. CUSTOM CUT HINGE REQUIRES HANDING.
R = REMOVABLE, (3) INDIVIDUAL HINGES, THRU WIRE CAN BE REMOVED TO ACCESS WIRES.
= MANUFACTURING TO ADD (4) COUNTERSINK THRU HOLES FOR #12 FLAT HEAD SCREW.

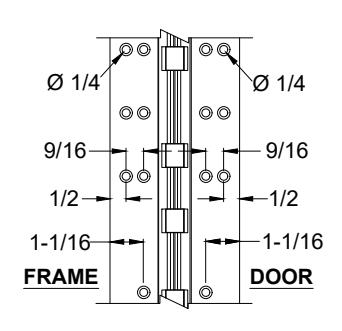

| STANDARD HINGE SIZES & SCREW DETAIL | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| NOMINAL DOOR HEIGHT | 7'0" | 7'2" | 8'0" | 10'0" | |||||
| ACTUAL | 79" | 83" | 85" | 95" | 120" | ||||
| FRAME |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
20 | 20 | 20 | 22 | 25 | |||
| DOOR |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
20 | 20 | 20 | 22 | 25 | |||
A110HD-EA & R. ELECTRICAL MODIFICATION WITH REMOVABLE OPTION-1-02.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 09-23-20
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION

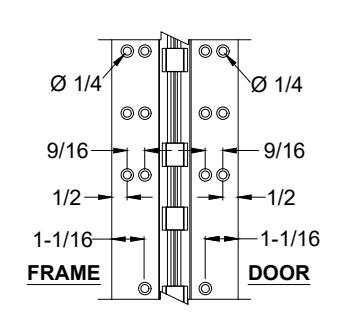

CLEARANCE
FRAME LEAF
DOOR LEAF
NOTES:
ISOMETRIC VIEW ∼90° OPENING
MOLEX CONNECTOR OPTION AVAILABLE - SUFFIX "EZ".
* SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
SPECIFICATION:
DESCRIPTION: SINGLE CONDUCTOR #22 AWG MINIATURE HOOK-UP
WIRE FOR APPLICATIONS REQUIRING EXTREME FLEXIBILITY.
CONDUCTOR: #22 AWG 168/44 (0.002") SOFT BARE COPPER LHL.
INSULATION: PROPRIETARY FORMULATION PVC 0.010" NOM. WALL MEETS
VW-1 FLAME REQUIREMENT.
DIAMETER: 0.053" ± 0.003".
RESISTANCE: 16.7 OHMS MAX. @ 20°C, PER 1000 FT.
VOLTAGE RATING: 600 VOLTS RMS, DEPENDING ON SPECIFICATION.
AVAILABLE AS ROHS COMPLIANT.
A110HD-EA & R, ELECTRICAL MODIFICATION WITH REMOVABLE OPTION-2-02.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION
© 2020 ABH Mfg., Inc. printed in USA PAGE 2 OF 2 REVISED 09-23-20
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143
630.875.9900; FAX 800.9FAXABH (932.9224) printed in USA

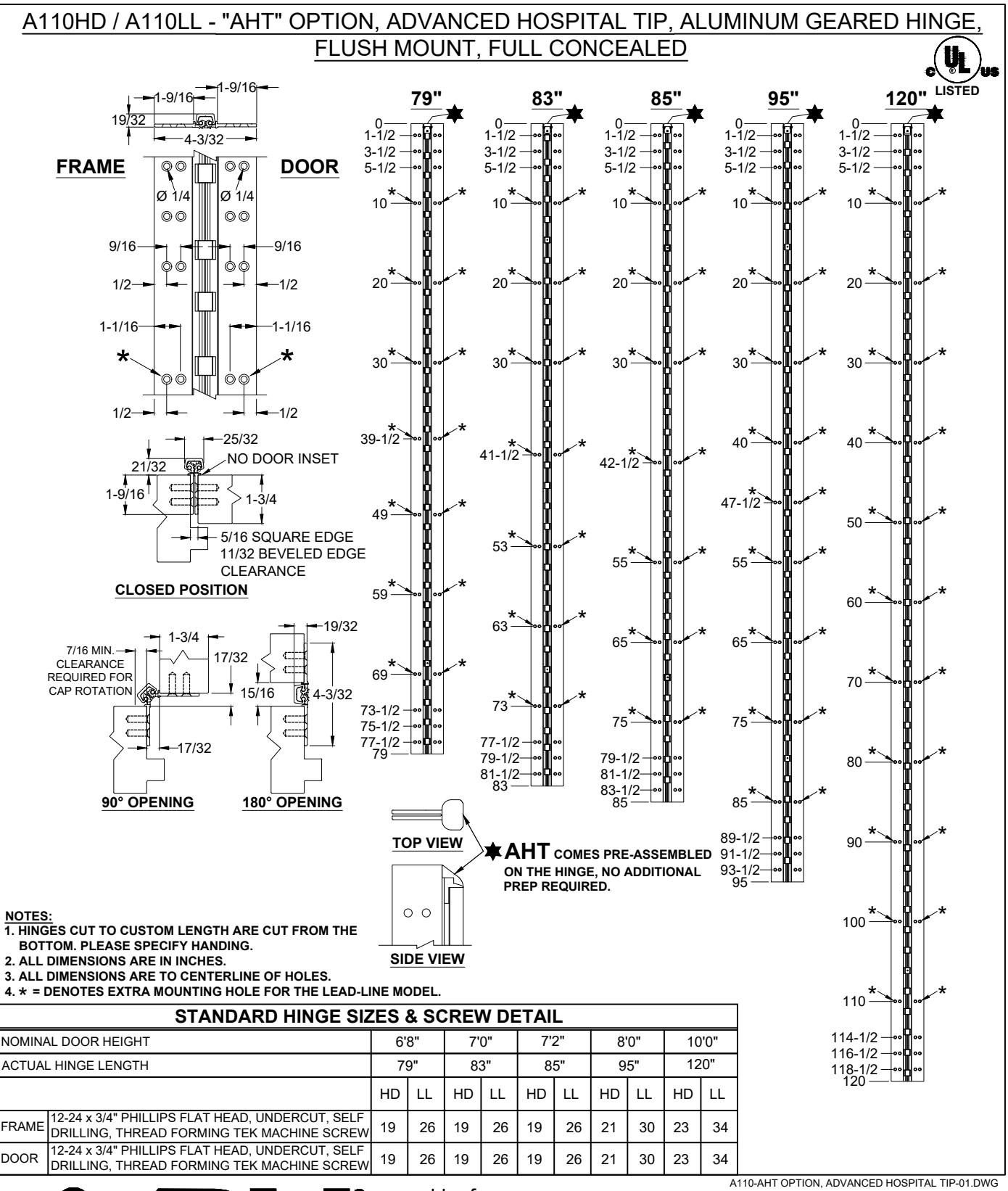

A110 - "AHT" OPTION ADVANCED HOSPITAL TIP
© 2020 ABH Mfg., Inc.
PAGE 1 OF 1 REVISED 10-28-20

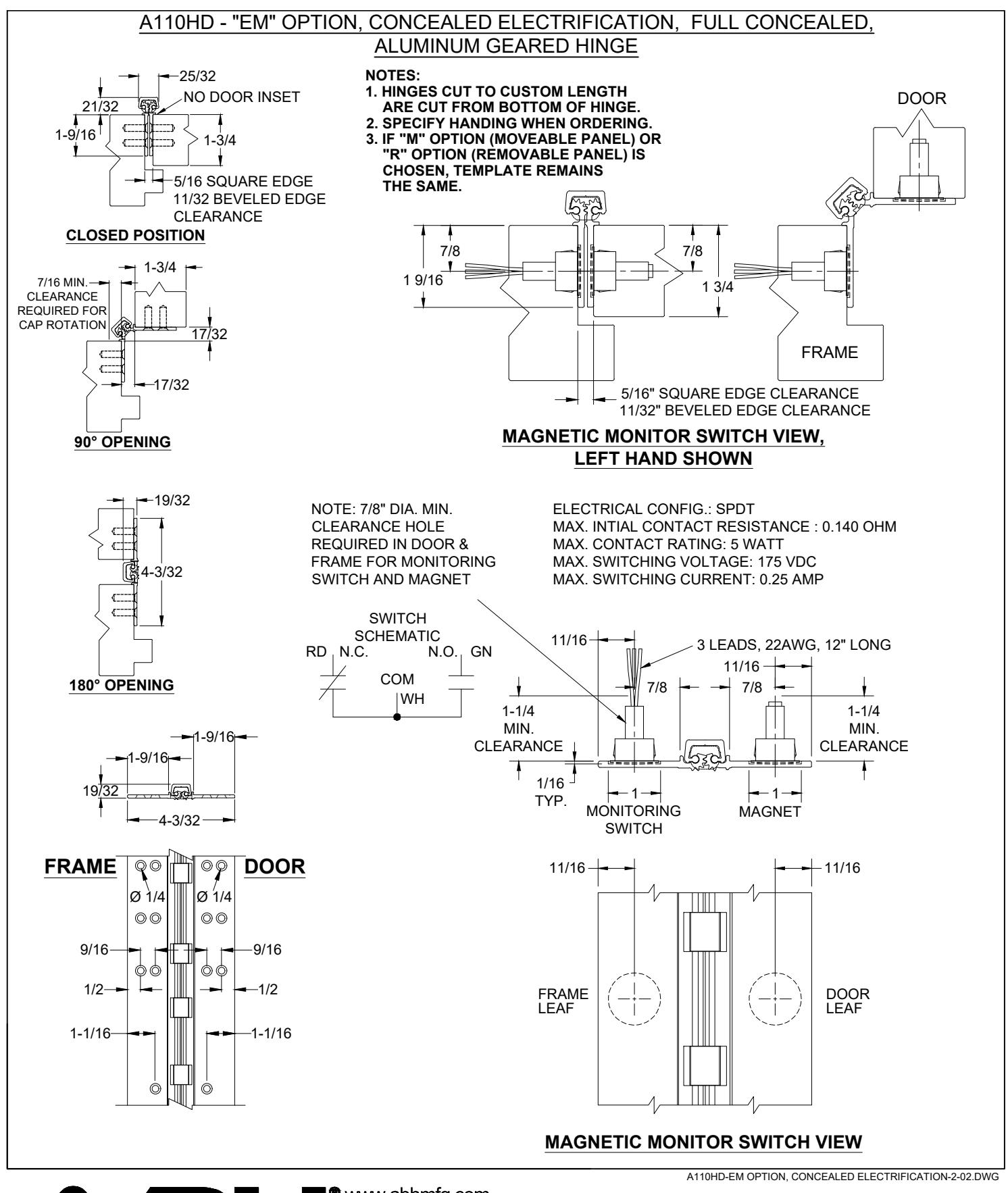

A110HD - "EM" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, ALUMINUM GEARED HINGE 79" 83" 85" 95" 120" LEFT HAND RIGHT HAND LEFT HAND RIGHT HAND LEFT HAND RIGHT HAND LEFT HAND RIGHT LEFT HAND RIGHT HAND AME DOC AME DOOF DOOR FRA AME DO DOOR FRA AME DOOF DOOR FRA DOOR FRAME 1-1/2 1-1/2 1-1/2 1-1/2 1-1/2 3-1/2 3-1/2 3-1/2 3-1/2 3-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 10 20 20 20 20 20 30 30 30 30 37-1/16 38-15/16 39-1/2 39-15/16 41-15/16 41-1/242-1/2 44-1/16 44-15/16 45-1/16 47-1/2 50-1/16 50 55 55 58-23/32 59 60 61-9/32 63 65 65 73-1/2 75 75 75 - 1/277-1/2 79-1/2 79-1/2 80 81-1/2 81-1/2 83 83-1/2 85 89-1/2 91-1/2 93-1/2 M = MONITOR SWITCH SIDE 100 U = MAGNET SIDE STANDARD HINGE SIZES & SCREW DETAIL NOMINAL DOOR HEIGHT 7'0" 7'2" 6'8" 8'0" 10'0' 120' ACTUAL HINGE LENGTH 83' 79" 85' 95' 12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF 116-1/2 FRAME 19 19 19 23 21 DRILLING, THREAD FORMING TEK MACHINE SCREW 12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF 19 19 23 19 21 DRILLING, THREAD FORMING TEK MACHINE SCREW A110HD-EM OPTION, CONCEALED ELECTRIFICATION-1-02.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EM" OPTION CONCEALED ELECTRIFICATION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 9-23-20
ABH<sup>®</sup> MANUFACTURING INC.
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EM" OPTION
A110HD - "EM" OPTION CONCEALED ELECTRIFICATION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 REVISED 9-23-20
ATTUHD-ES OPTION, CONCEALED ELECTRIFICATION-1-02.DW
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "ES" OPTION CONCEALED ELECTRIFICATION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 9-23-20

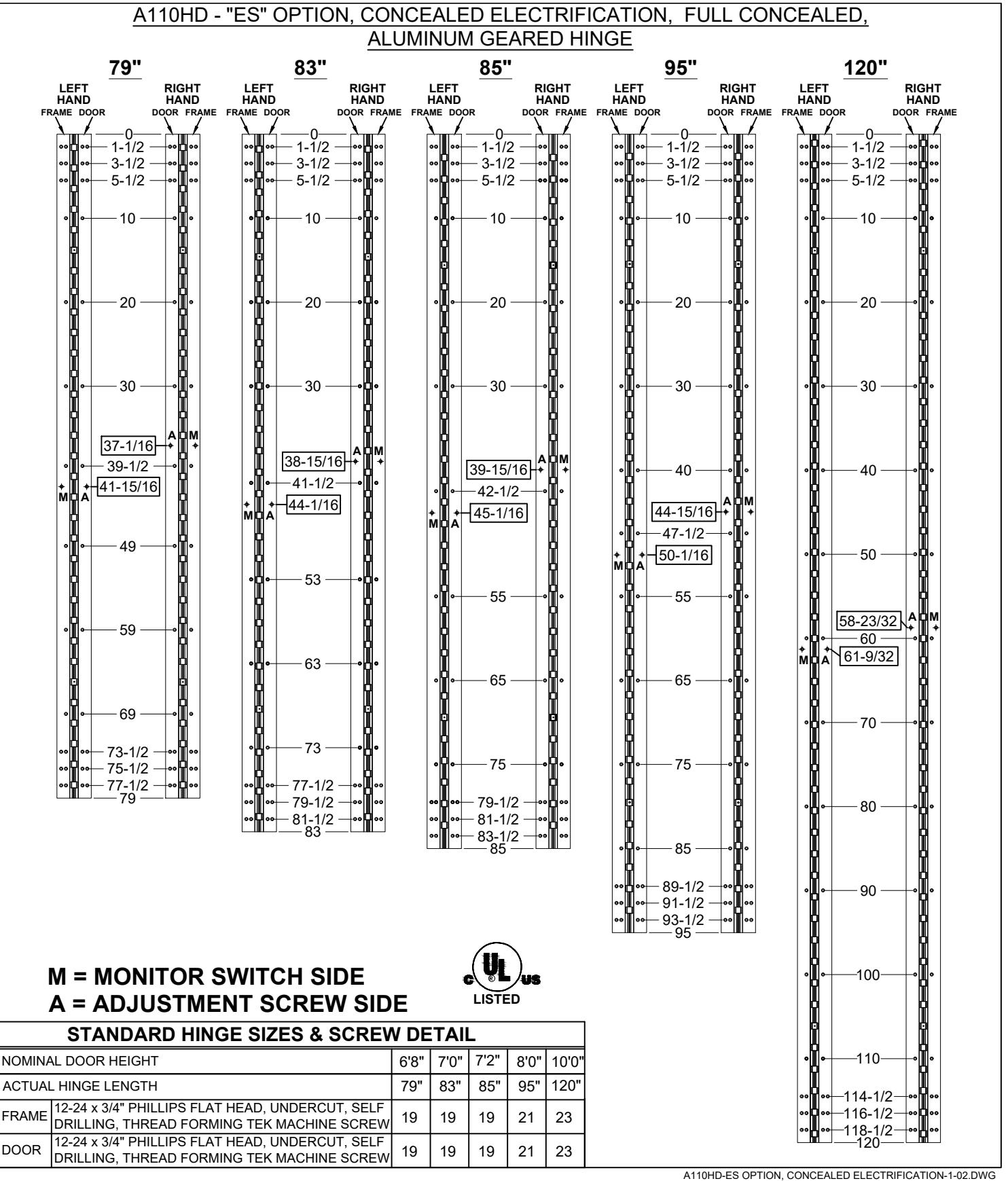

A110HD - "ES" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, ALUMINUM GEARED HINGE
NOTES:
- 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
- 2. SPECIFY HANDING WHEN ORDERING.
- 3. IF "M" OPTION (MOVEABLE PANEL) OR "R" OPTION (REMOVABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.
SWITCH SCHEMATIC
C A B

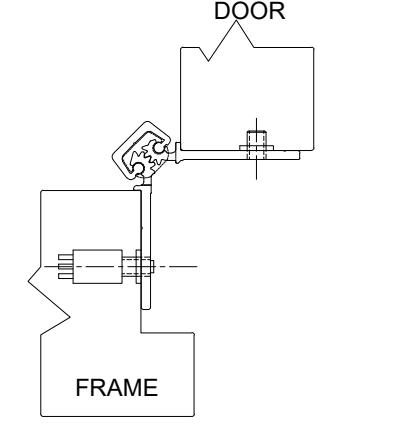

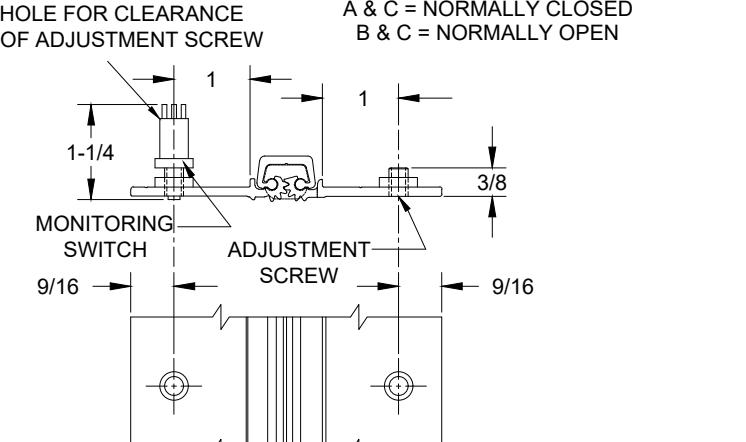

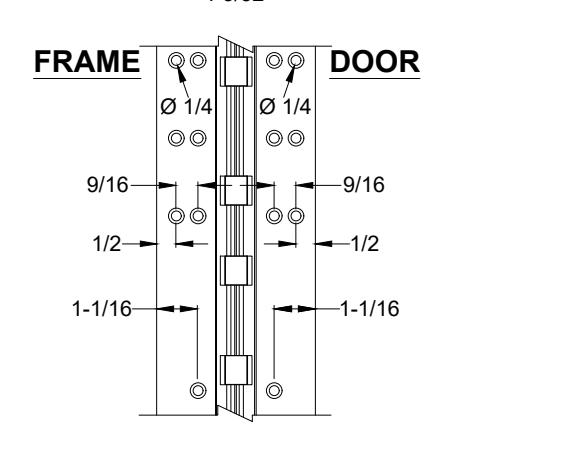

EXPOSED MONITOR SWITCH VIEW, LEFT HAND SHOWN

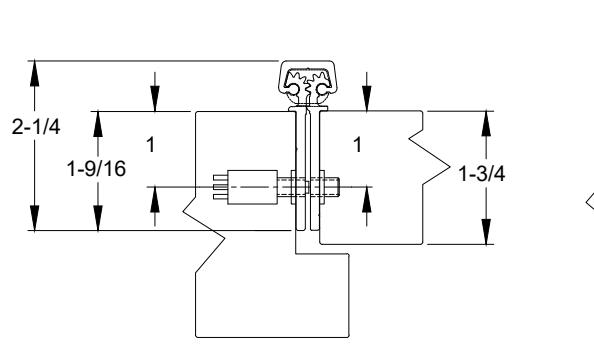

NOTE: 5/8" DIA. HOLE REQUIRED IN JAMB FOR MONITORING SWITCH AND A 7/16" DIA. HOLE FOR CLEARANCE
EXPOSED MONITOR SWITCH VIEW
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL60143
630.875.9900; FAX 800.9FAXABH (932.9224)
c 2020 ABH Mfg., Inc.
A110HD - "ES" OPTION CONCEALED ELECTRIFICATION
A110HD-ES OPTION, CONCEALED ELECTRIFICATION-2-02.DWG
REVISED 9-23-20 PAGE 2 OF 2
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

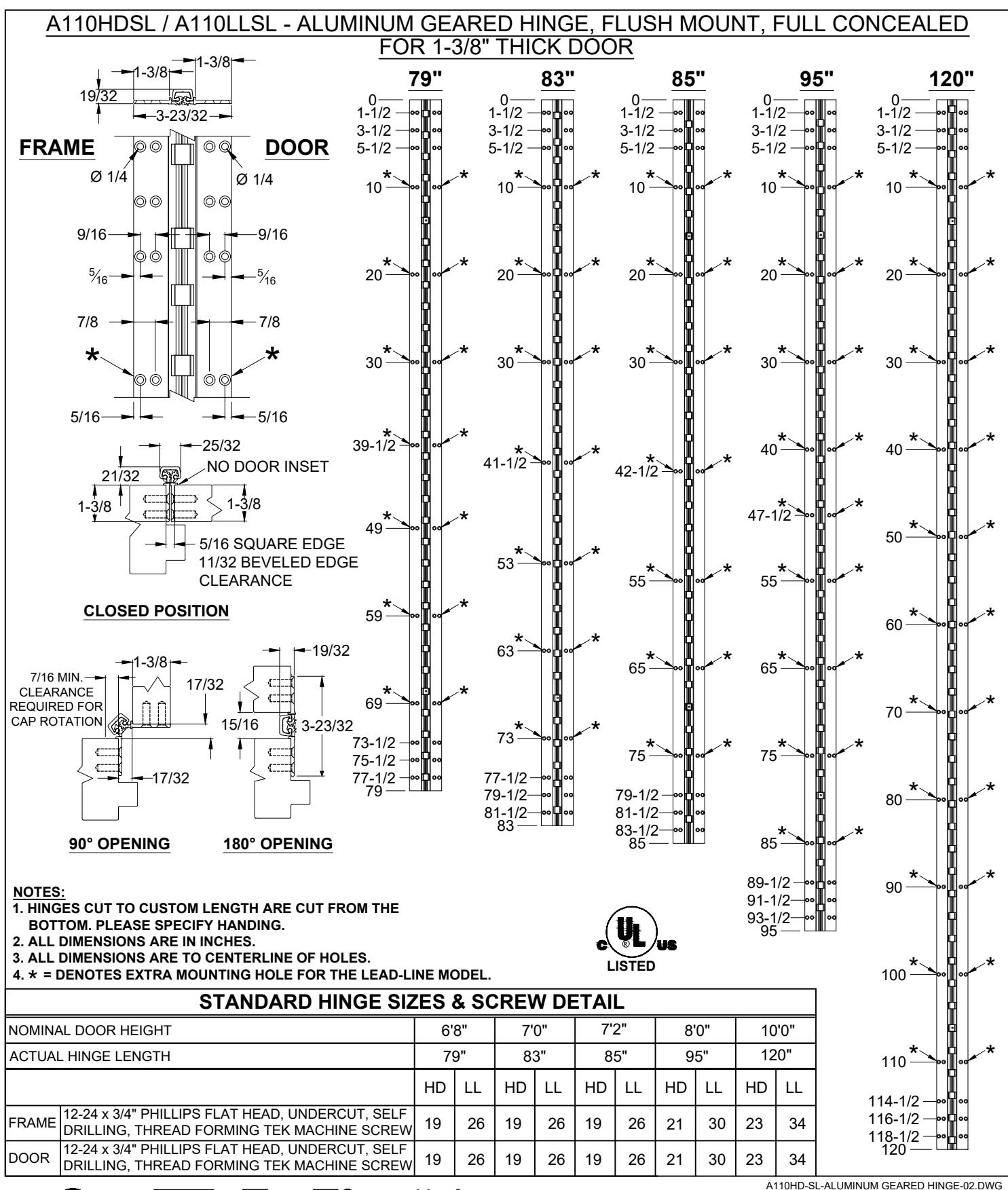

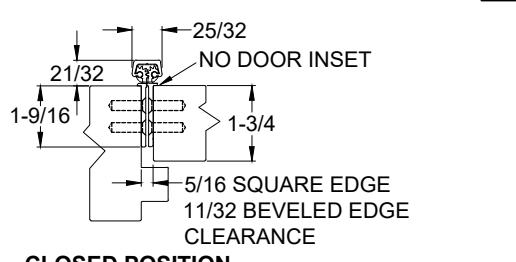

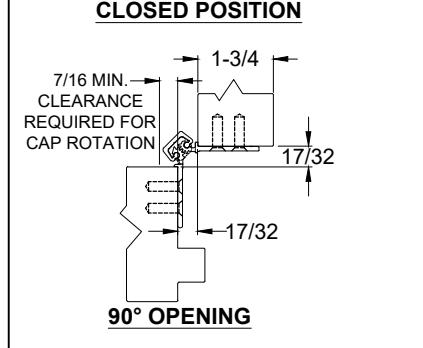

A110HD-SL ALUMINUM GEARED HINGE
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 2-18-21

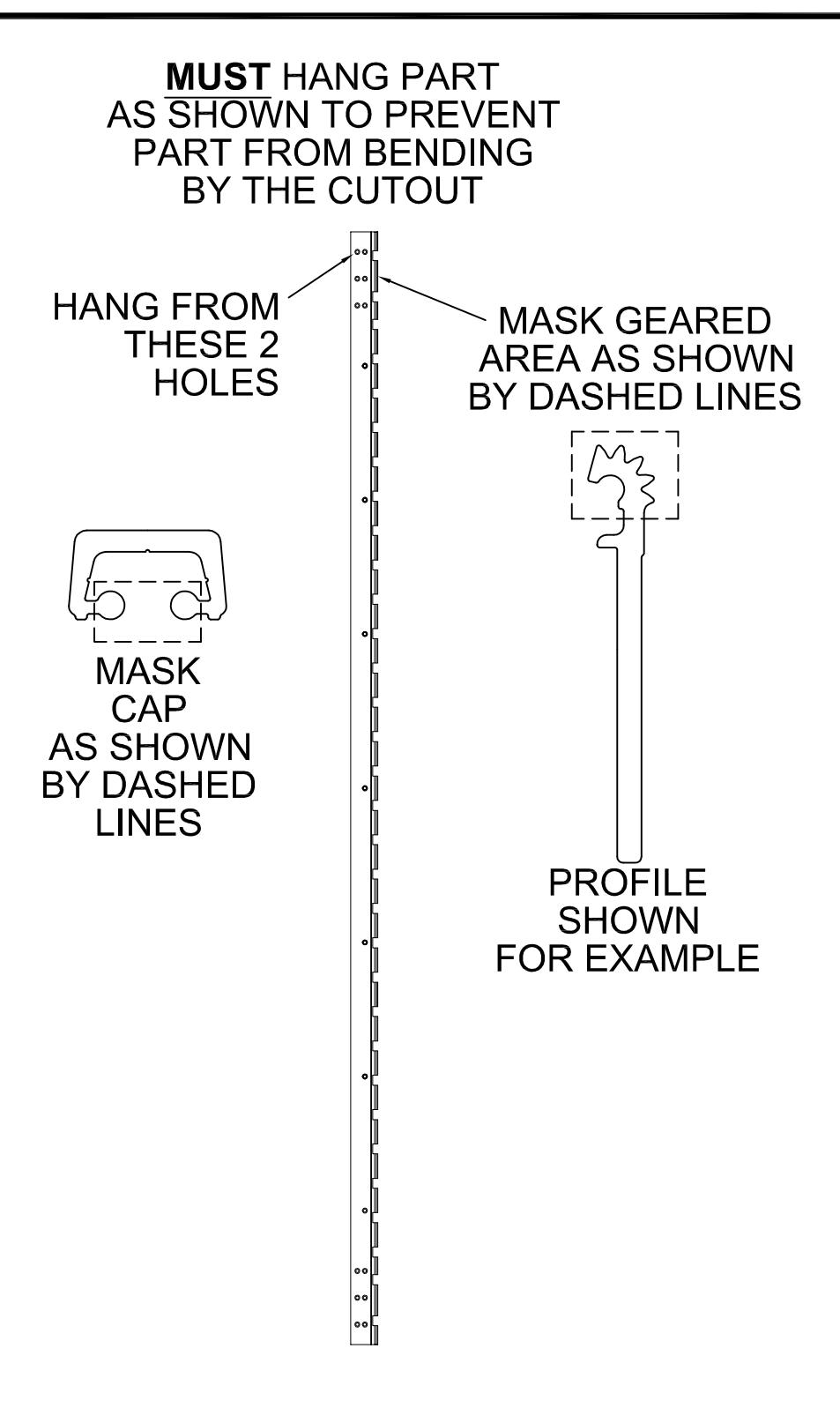

POWDER COAT MASKING
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
POWDER COAT MASKING-00.DWG
