A110HD - "ES" OPTION CONCEALED ELECTRIFICATION
PAGE 1 OF 2 © 2020 ABH Mfg., Inc. REVISED 9-23-20
printed in USA

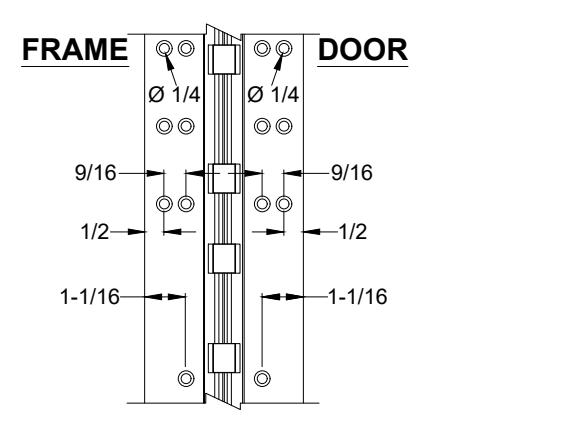

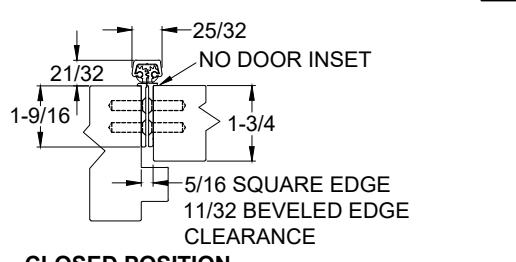

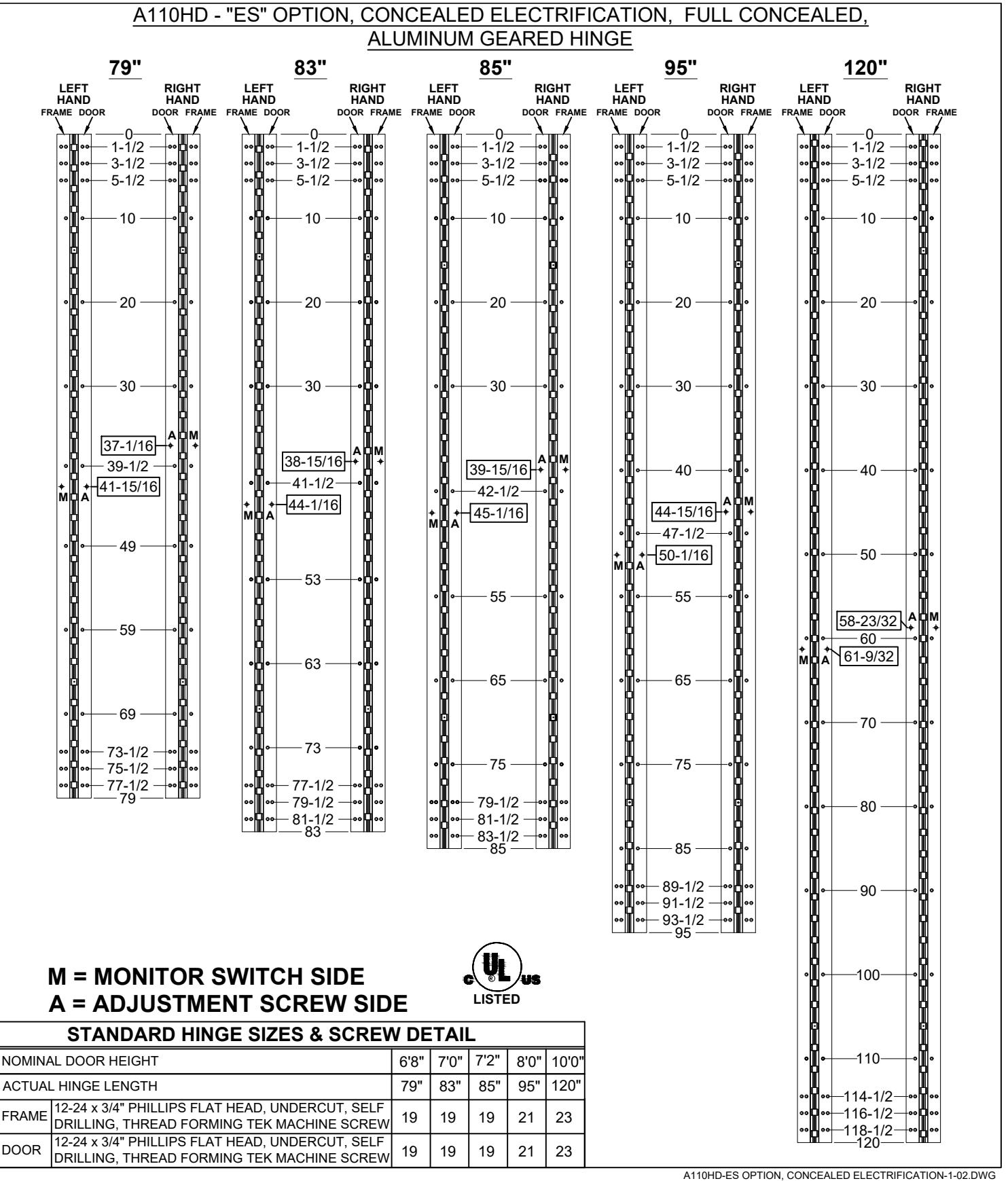

A110HD - "ES" OPTION, CONCEALED ELECTRIFICATION, FULL CONCEALED, ALUMINUM GEARED HINGE
NOTES:
- 1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE.
- 2. SPECIFY HANDING WHEN ORDERING.
- 3. IF "M" OPTION (MOVEABLE PANEL) OR "R" OPTION (REMOVABLE PANEL) IS CHOSEN, TEMPLATE REMAINS THE SAME.

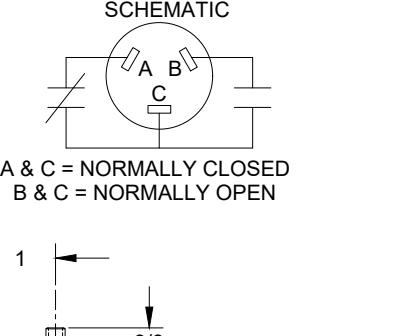

SWITCH

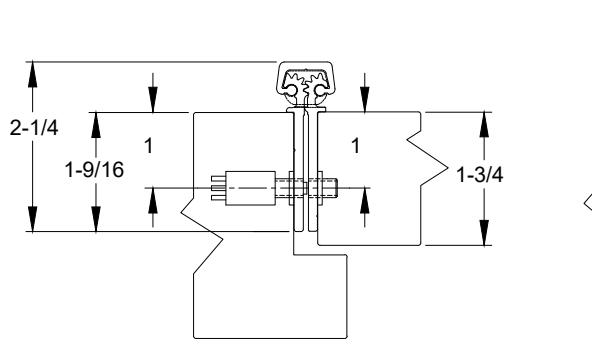

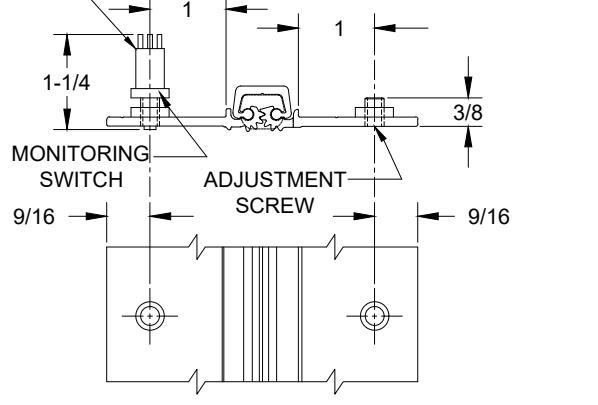

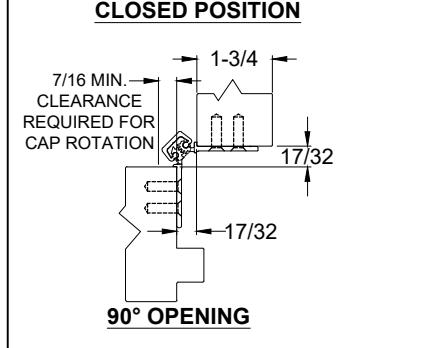

EXPOSED MONITOR SWITCH VIEW, LEFT HAND SHOWN
NOTE: 5/8" DIA. HOLE REQUIRED IN JAMB FOR MONITORING SWITCH AND A 7/16" DIA. HOLE FOR CLEARANCE OF ADJUSTMENT SCREW

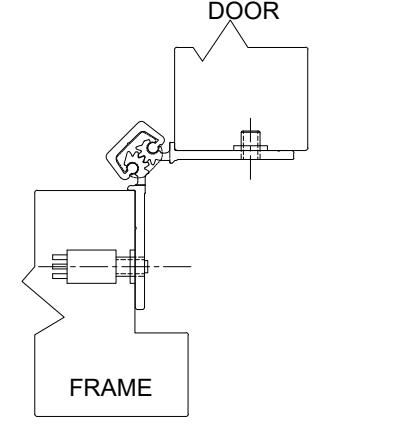

EXPOSED MONITOR SWITCH VIEW
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD-ES OPTION, CONCEALED ELECTRIFICATION-2-02.DWG
A110HD - "ES" OPTION CONCEALED ELECTRIFICATION
c 2020 ABH Mfg., Inc. printed in USA
REVISED 9-23-20 PAGE 2 OF 2
