View PDFA110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION

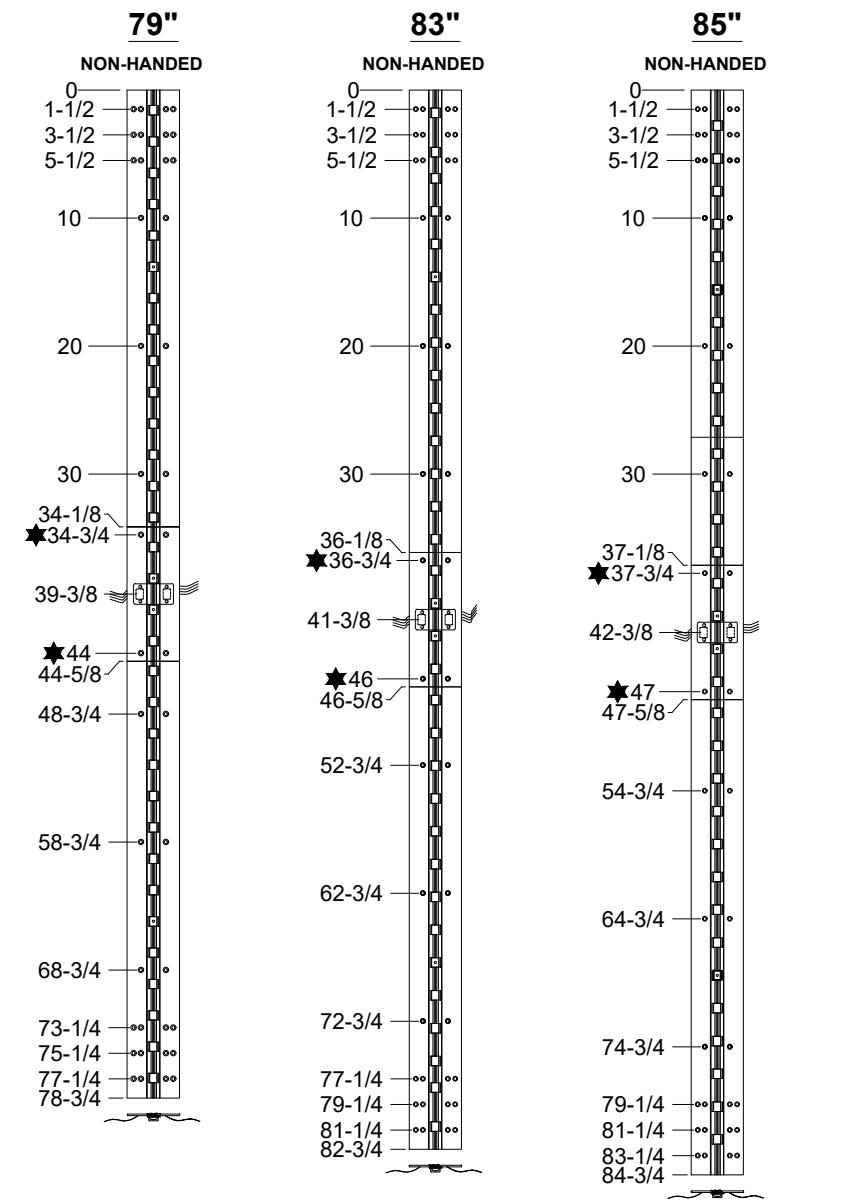

NON-HANDED 0— 1-1/2 3-1/2 5-1/2 10 20 30 47-3/8 * 64-3/4 74-3/4 84-3/4 89-1/4 91-1/4
95"
12 WIRE STANDARD
NOTES:
1. HINGES CUT TO CUSTOM LENGTH ARE CUT FROM BOTTOM OF HINGE. CUSTOM CUT HINGE REQUIRES HANDING.
R = REMOVABLE, (3) INDIVIDUAL HINGES, THRU WIRE CAN BE REMOVED TO ACCESS WIRES.
★ = MANUFACTURING TO ADD (4) COUNTERSINK THRU HOLES FOR #12 FLAT HEAD SCREW.

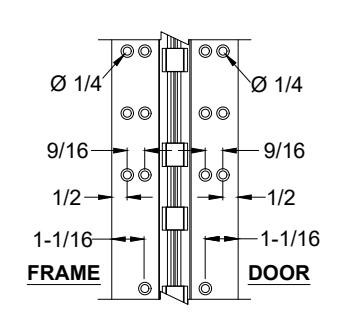

| STANDARD HINGE SIZES & SCREW DETAIL | ||||||
|---|---|---|---|---|---|---|
| NOMINAL DOOR HEIGHT | 6'8" | 7'0" | 7'2" | 8'0" | 10'0" | |
| ACTUAL HINGE LENGTH | 79" | 83" | 85" | 95" | 120" | |
| FRAME |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
20 | 20 | 20 | 22 | 25 |
| DOOR |
12-24 x 3/4" PHILLIPS FLAT HEAD, UNDERCUT, SELF
DRILLING, THREAD FORMING TEK MACHINE SCREW |
20 | 20 | 20 | 22 | 25 |
A110HD-EA & R. ELECTRICAL MODIFICATION WITH REMOVABLE OPTION-1-02.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 09-23-20
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION

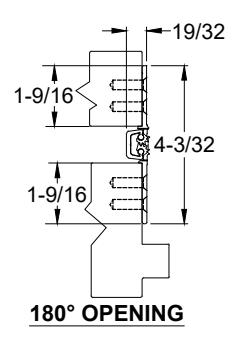

CLOSED POSITION
NOTES:
ISOMETRIC VIEW ~90° OPENING

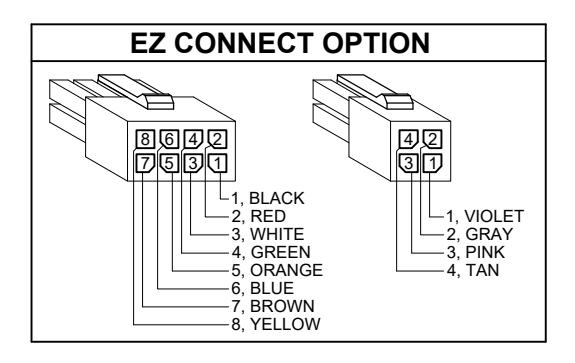

1. MOLEX @ CONNECTOR OPTION AVAILABLE - SUFFIX "EZ".
* SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY
SPECIFICATION:
SINGLE CONDUCTOR #22 AWG MINIATURE HOOK-UP DESCRIPTION:
WIRE FOR APPLICATIONS REQUIRING EXTREME FLEXIBILITY.
CONDUCTOR: #22 AWG 168/44 (0.002") SOFT BARE COPPER LHL.
PROPRIETARY FORMULATION PVC 0.010" NOM, WALL MEETS INSULATION:
VW-1 FLAME REQUIREMENT.
DIAMETER: 0.053" ± 0.003".
RESISTANCE: 16.7 OHMS MAX. @ 20°C, PER 1000 FT.
VOLTAGE RATING: 600 VOLTS RMS, DEPENDING ON SPECIFICATION.
AVAILABLE AS ROHS COMPLIANT.
A110HD-EA & R, ELECTRICAL MODIFICATION WITH REMOVABLE OPTION-2-02.DWG
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
A110HD - "EA" & "R" ELECTRICAL MODIFICATION WITH REMOVABLE OPTION
© 2020 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 REVISED 09-23-20
