Von Duprin 471U Strike Used With 5547 Rim For Metal Doors Template
Open the original PDF document
View PDF

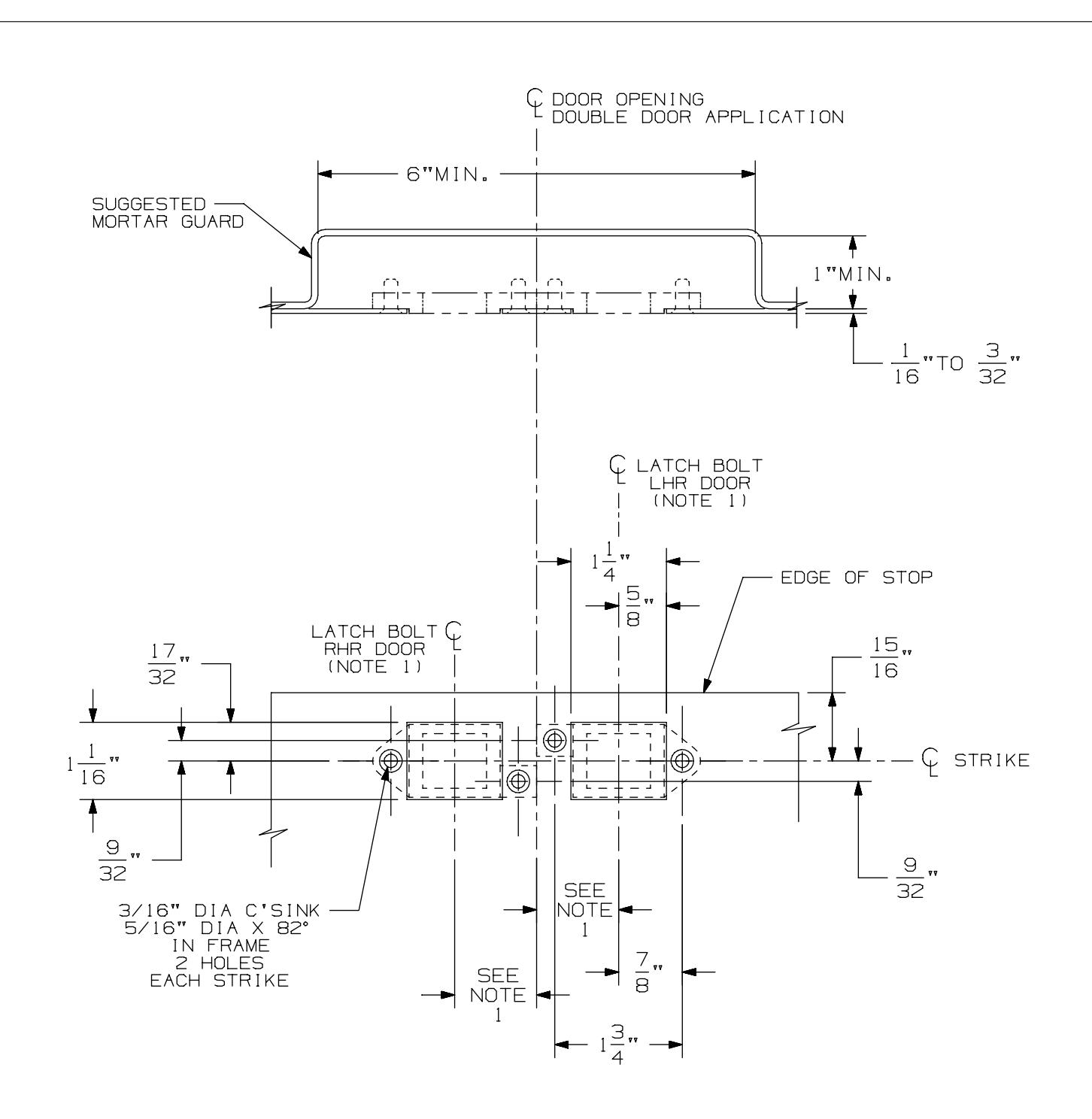

DOUBLE DOOR APPLICATION SHOWN. FOR SINGLE DOOR APPLICATION USE APPROPRIATE HANDING AS SHOWN.
NOTES: 1. SEE DEVICE TEMPLATE FOR LOCATION OF LATCH BOLT.
471-U Strike for 5547 Hollow Metal Frame Preparation
VON DUPRIN ®
TEMPLATE NUMBER:
30013_a
DATE: 05-23-13
