Von Duprin 3347A, 3547A, 3347A-F & 3547A-F Series Concealed Vertical Rod Device Wood Door Template
Open the original PDF document
View PDF
DOOR EDGING SHOULD BE INSTALLED AFTER DEVICE INSTALLATION.

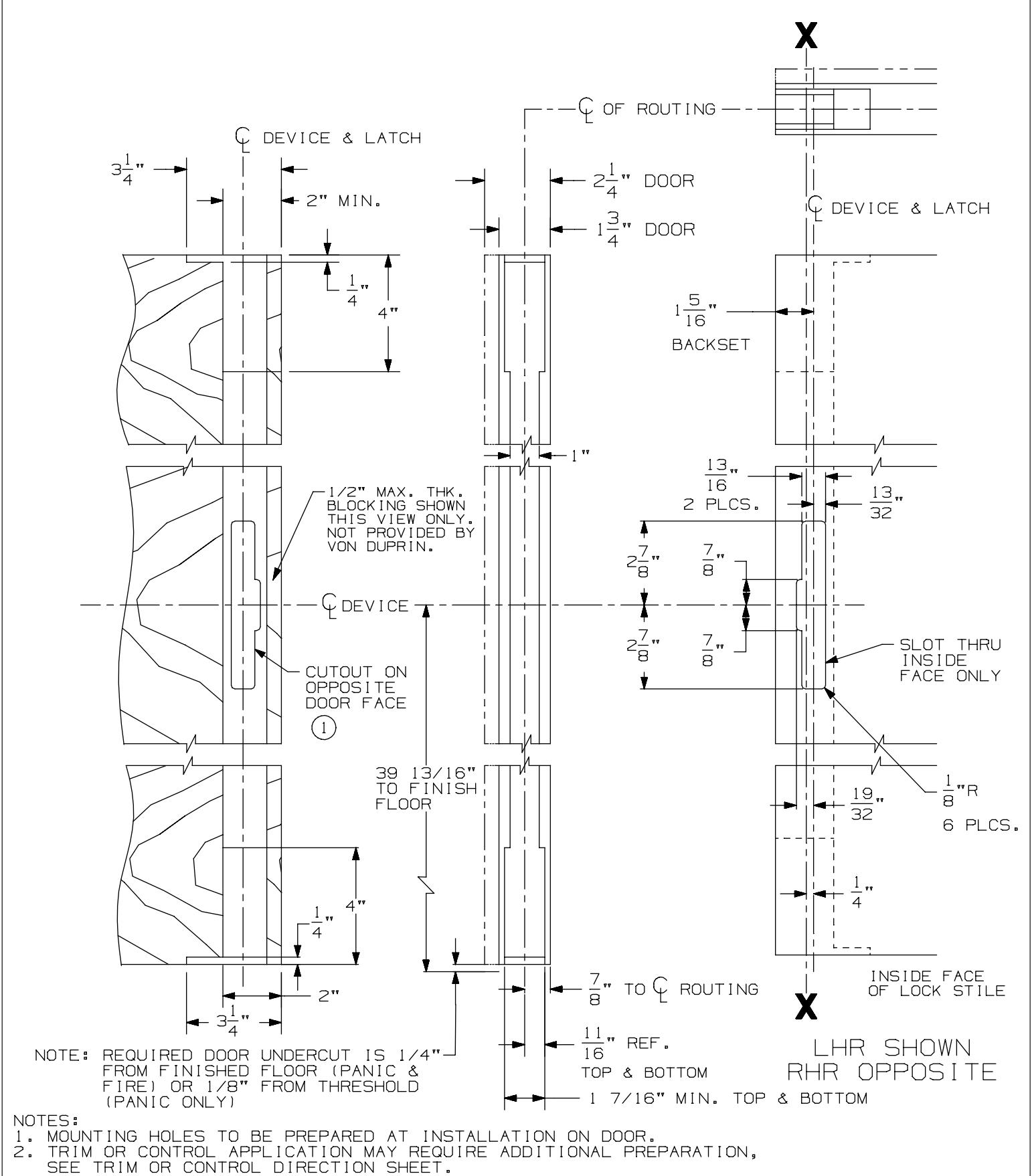

33/3547A-WDC & 33/3547A-WDC-F Series Device (Wood Door)
VON DUPRIN
TEMPLATE
NUMBER:
W10051_a
DATE: 05-29-13
