Top Jamb Mounting Plate Template t-cl00155-template
Open the original PDF document
View PDF

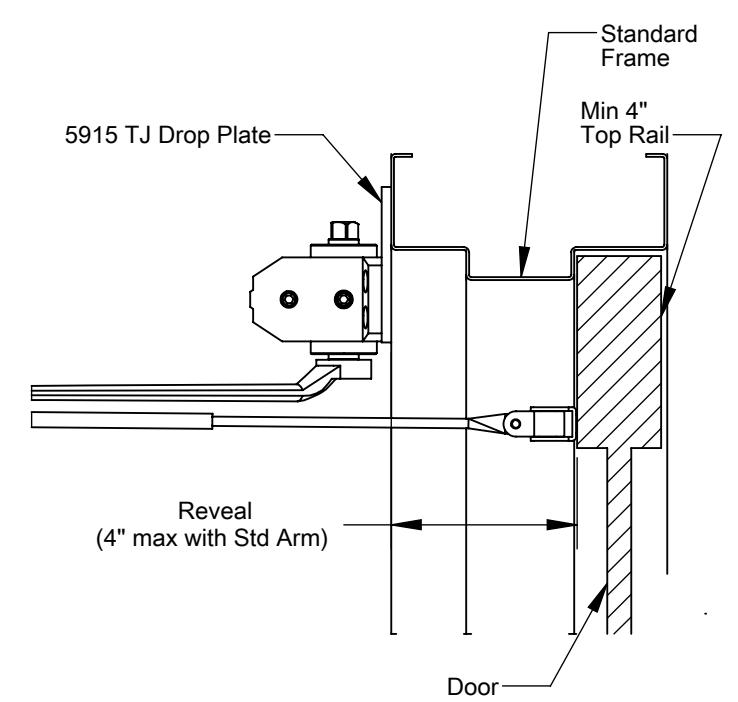

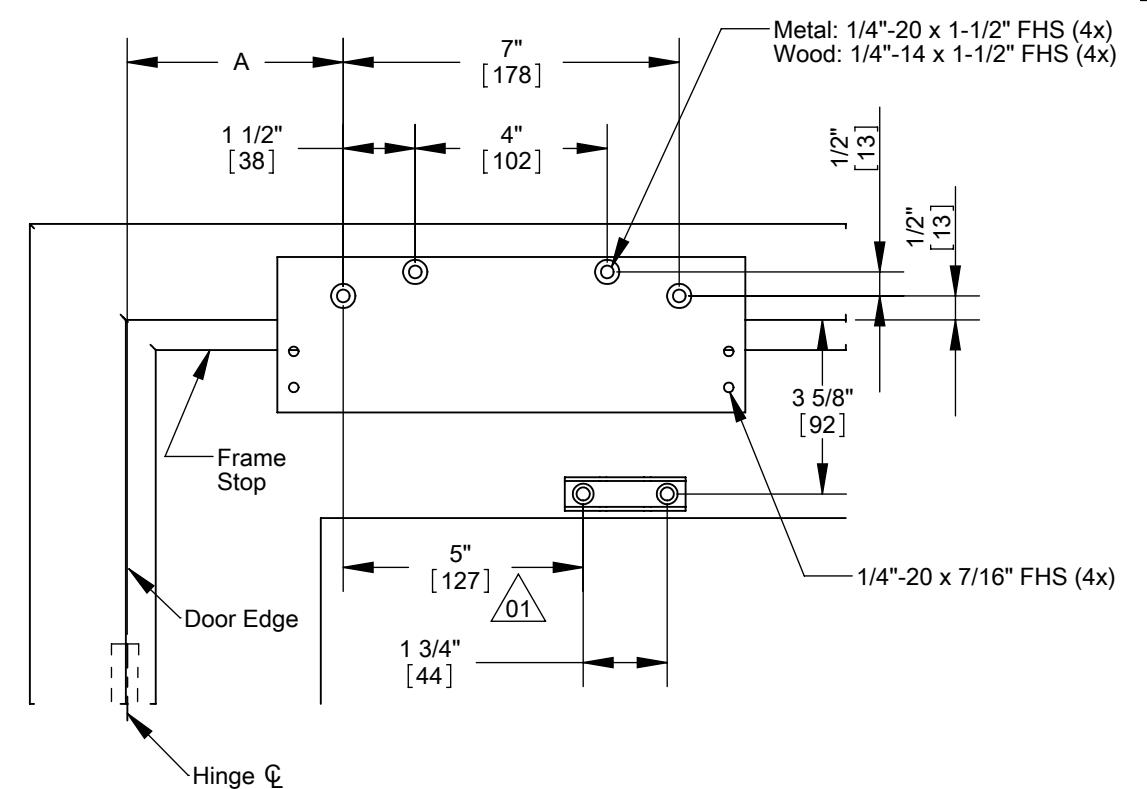

| Opening | Dim. A | |
|---|---|---|
| To 100° | 8-1/2" [216mm] | |
| 101° to 120° | 7" [178mm] | |
| 121° to 180° | 4-1/2" [114mm] | |
LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
| Γ | ||
|---|---|---|
| | L | ||
| LIACCD' | ||
|
HAGER
COMPANIES ST. LOUIS, MISSOURI |
ŀ |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | T Sveitis | 3/8/06 | |||
|---|---|---|---|---|---|
| ENG. APPR. | |||||
| ; | MATERIAL | Q.A. | |||
| - | TOLFRANCES: | ||||
| FINISH per order | FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° | ||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||
5915 Top Jamb Mounting Plate Template
| SIZE | DWG. I | NO. | REV. | |||
|---|---|---|---|---|---|---|
| Α | T-CL00155 | 01+ | ||||
| SCALE:1:4 | WEIGHT: | · | SHEET 1 OF 1 | |||
