Top Jamb Low Clearance Mounting Plate Template t-cl00154-template
Open the original PDF document
View PDF| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| 01 | ADDDED DIMENSION | 7/23/2007 | |

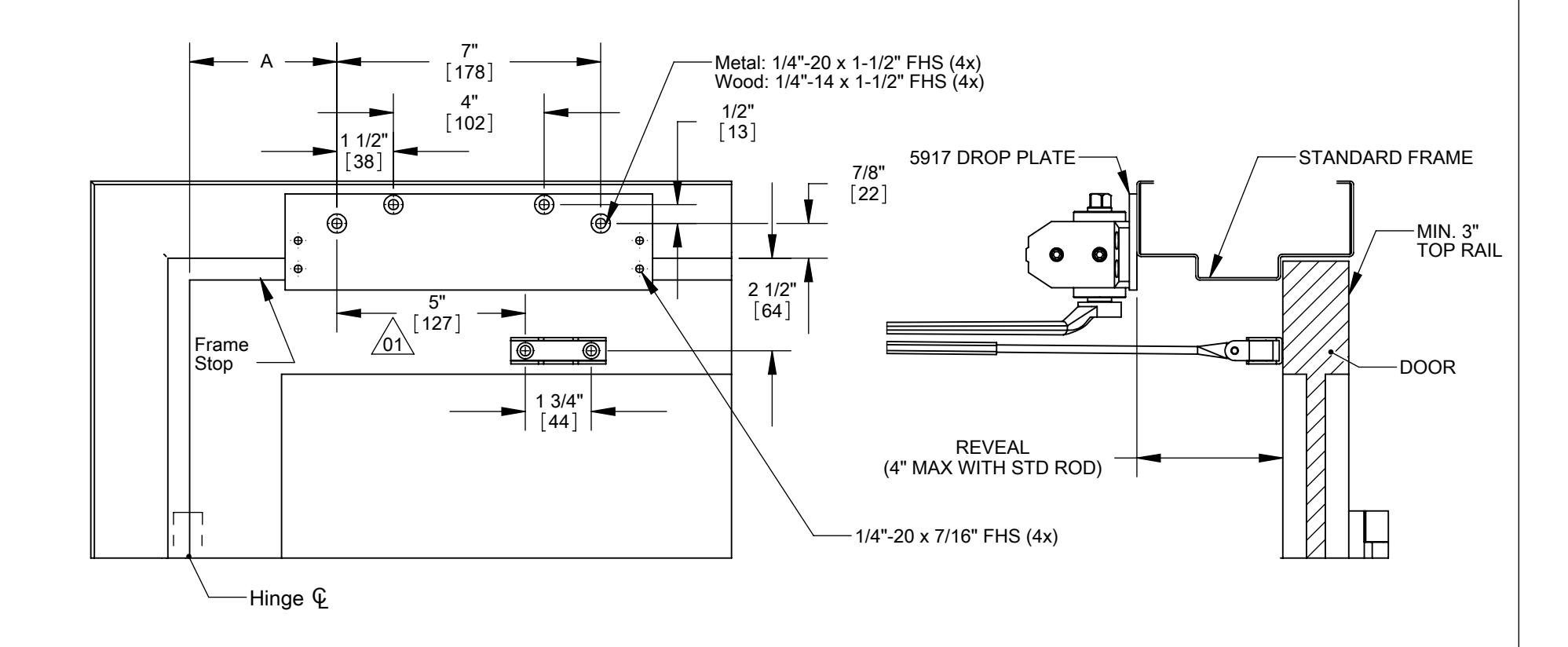

| Opening | Dim. A | ||
|---|---|---|---|
| To 100° | 8-1/2" [216mm] | ||
| 101° to 120° | 7" [178mm] | ||
| 121° to 180° | 4-1/2" [114mm] | ||
LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
|
|
| | | | | | | |
HAGER RESERVES THE RIGHT TO
MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. |
|---|---|
|
COMPANIES
ST. LOUIS, MISSOURI |
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. |
| DRAWN | T Sveitis | 3/8/06 | 59 | ||||
| è | ENG. APPR. | LOW | ow ( | ||||
| MATERIAL | Q.A. | Mountin | |||||
| FINISH | TOLERANC | | " | NOU | 1111111 | |||
| per order | FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° | SIZE DWG. NO. | |||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" | ||||||
| DO NOI SCALL DRAWING | THREE PLACE DECIMAL: ±0.004" | SCALE:1:4 | WEIGHT: | ||||
| 5917 Top Jamb | |||||
| Low Clearance/OH | |||||
| Mounting Plate Template | |||||
| SIZE | DWG. NO. T-CL00154 | - 01+ | |||
SHEET 1 OF 1
