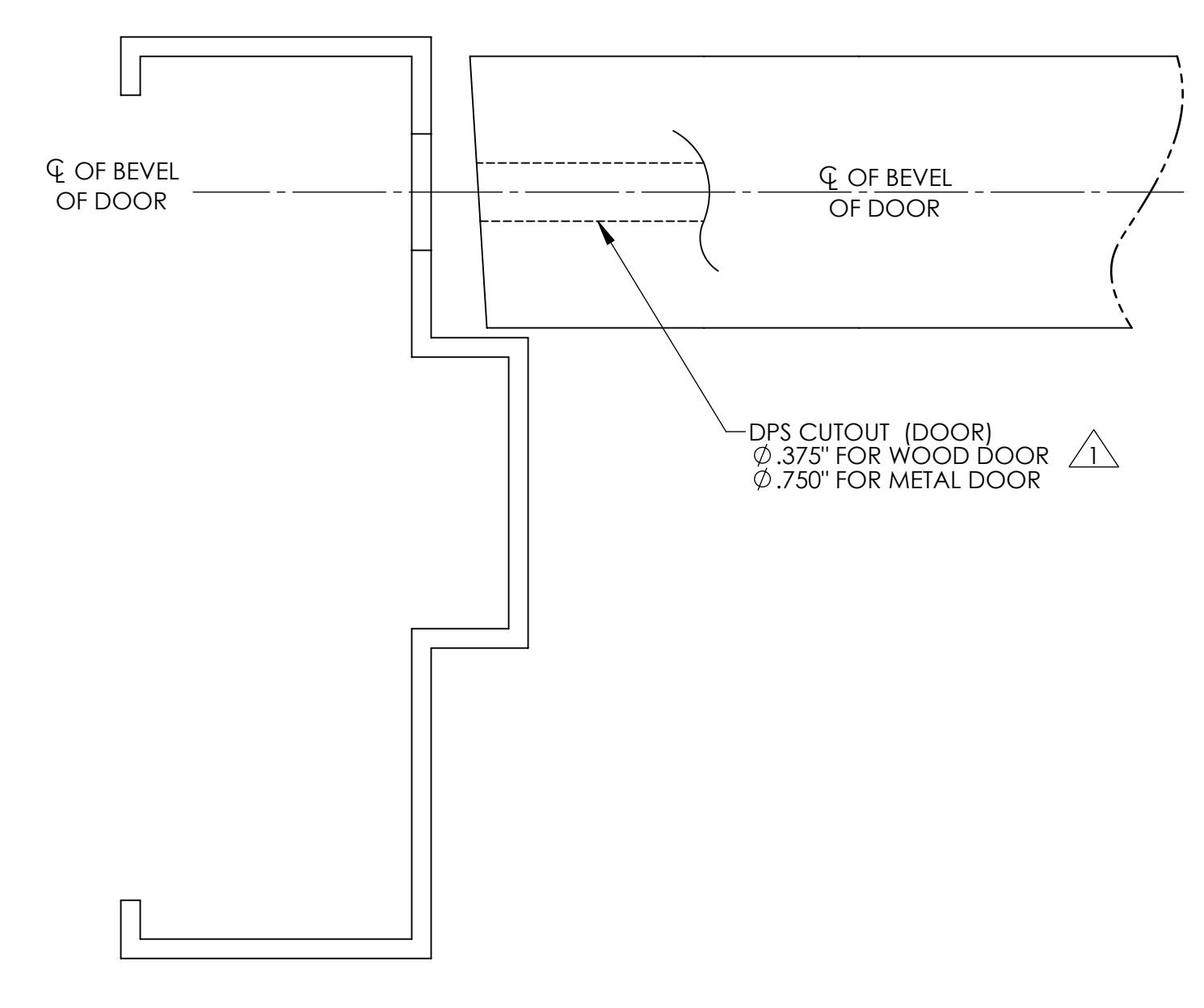

FRAME DETAIL

DOOR SHOWN IN CLOSED POSITION

NOTES:

\stackrel{\top}{\to} DPS CUTOUT ON FRAME TO BE ALIGNED HORIZONTAL AND VERTICAL WITH DPS CUTOUT ON DOOR IN CLOSED POSITION.

SARGENT

Sargent Manufacturing Company 100 Sargent Drive New Haven, CT 06511

ASSA ABLOY

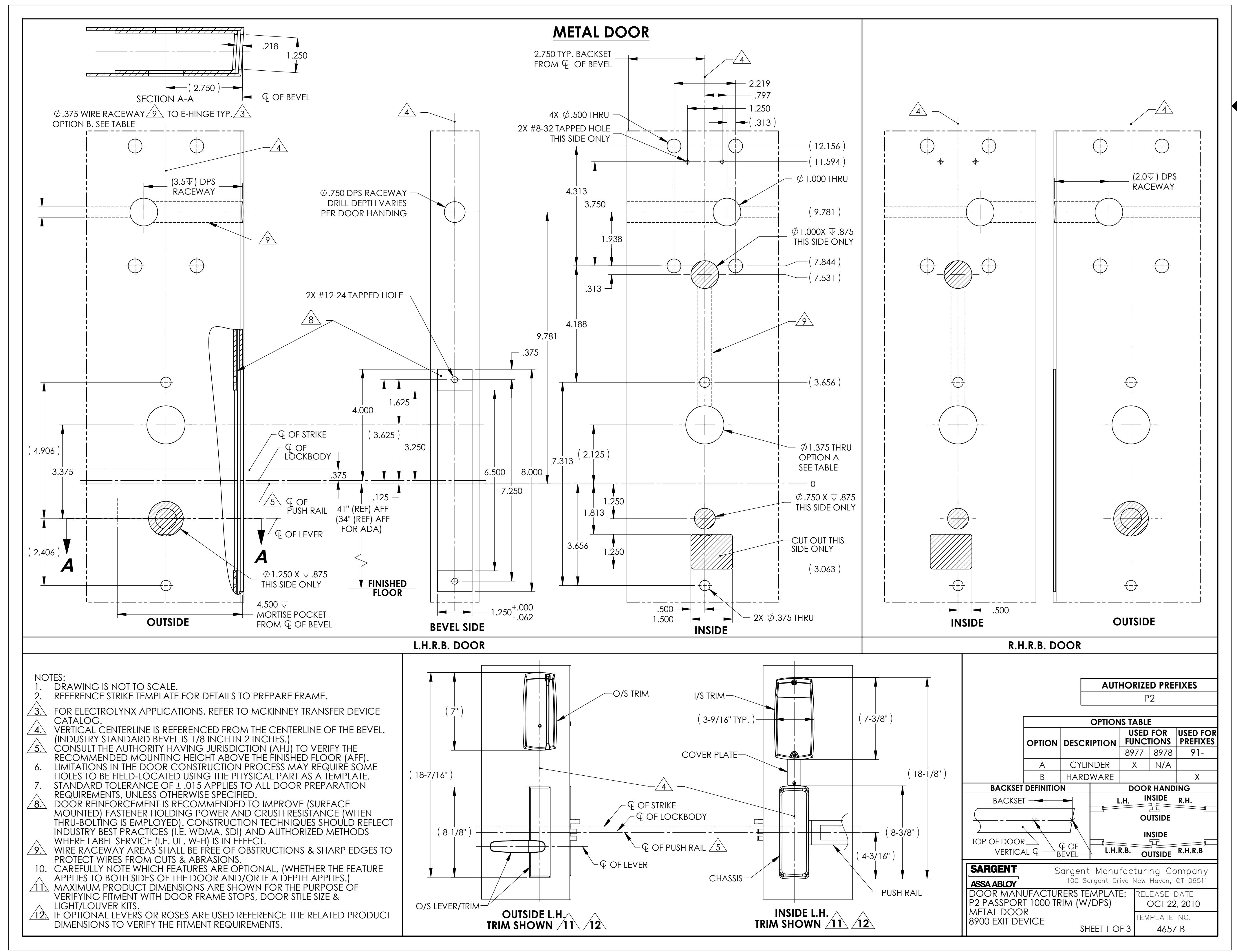

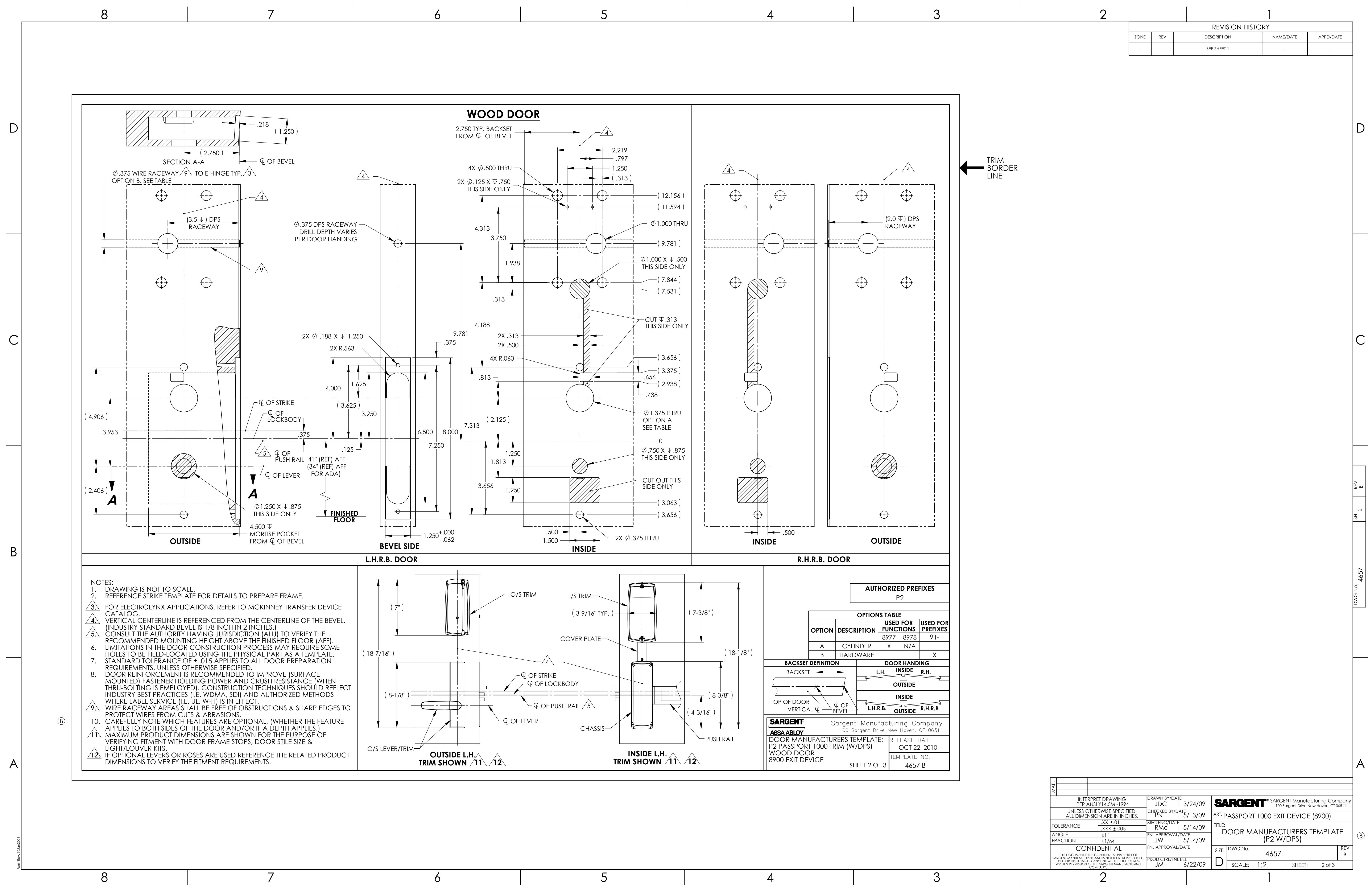

DOOR MANUFACTURERS TEMPLATE: P2 PASSPORT 1000 TRIM "W/DPS" METAL/WOOD DOOR 8900 RIM DEVICE

RELEASE DATE OCT 22, 2010

TEMPLATE NO. 3 OF 3 4657 B

SHEET 3 OF 3
