NOTE: Purchased complete item that comes polybagged with torx security screws and installation instructions.
|
ITEM
NO. |
QTY. | DRAWING NO | DESCRIPTION | |
|---|---|---|---|---|
| 1 | 1 | 70707021 | TIPIT ROTON HINGE COVER HALF-SURFACE/FULL-SURFACE BLACK | |
| 1 | 1 | 70707023 | TIPIT ROTON HINGE COVER HALF-SURFACE/FULL-SURFACE GRAY | |
| 2 | 2 | N/A (NOT SHOWN) | TORX SECURITY SCREW SST #10 X 1" LG | |
| 3 | 1 | N/A (NOT SHOWN) | INSTALLATION INSTRUCTIONS |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN MILLIMETERS, DO NOT SCALE DRAWING DIMENSIONS IN [] ARE INCHES.
| DRAWN | DRB | 10/22/18 | ||||
|---|---|---|---|---|---|---|
| ENG. APPR. | ||||||
| MATERIAL SEE NOTE | Q.A. | |||||
| FINISH N/A |
TOLERANCES:
FRACTIONAL: ±0.031" ANGULAR: MACH: ± 1° BEND: ±1° |
SI | ||||
| RS, | DO NOT SCALE DRAWING | TWO PLACE DECIMAL: +0.01" | ||||

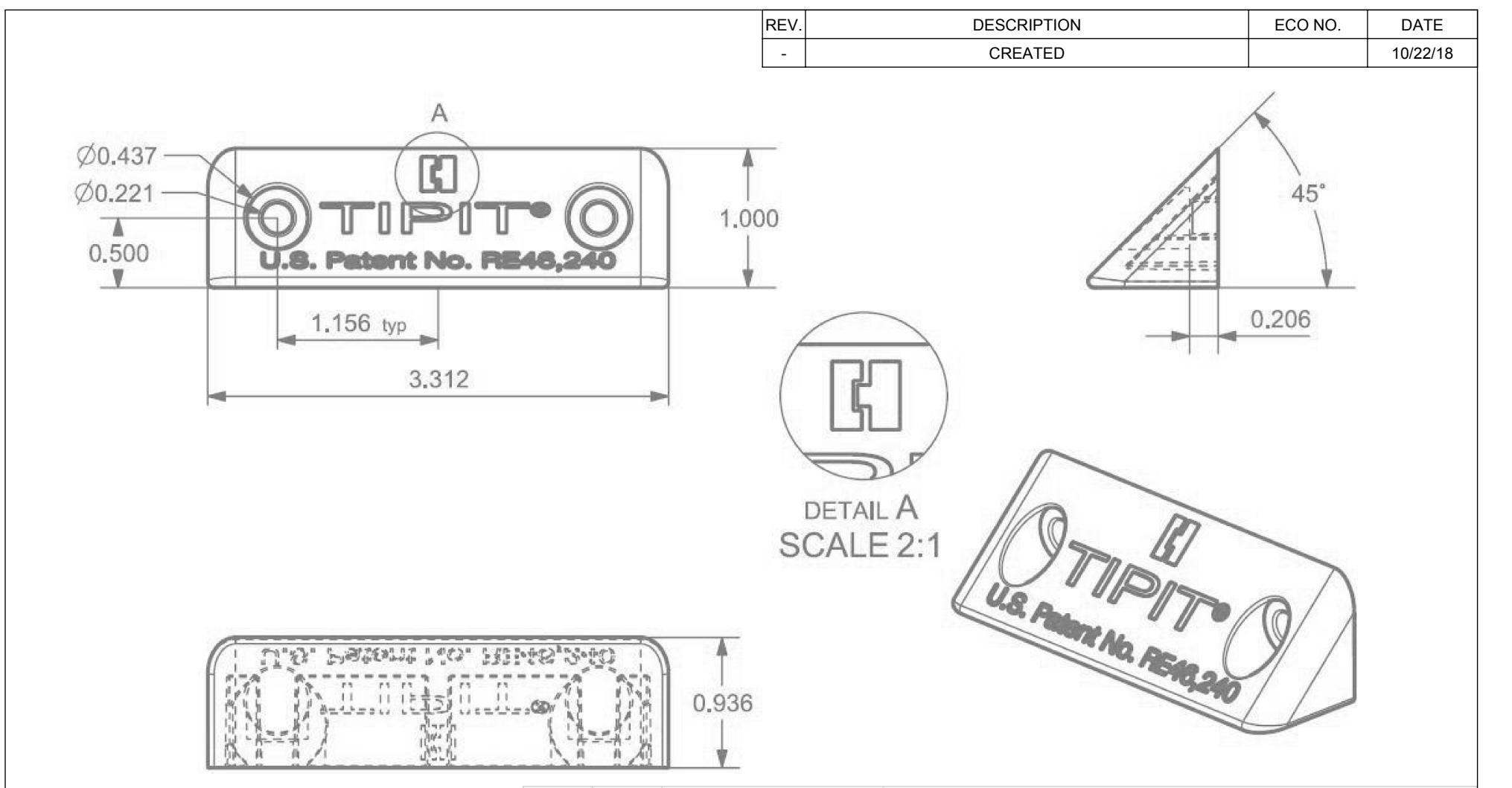

TIPIT HINGE LIGATURE-RESISTANT COVER FOR HALF/FULL SURFACE ROTON HINGES
| • | SIZE | DWG. |
NO.
70707021/70707023 |
REV. | |
|---|---|---|---|---|---|
| SCALE:1:6 | WEIGHT: | SHEET 1 OF 1 | |||
