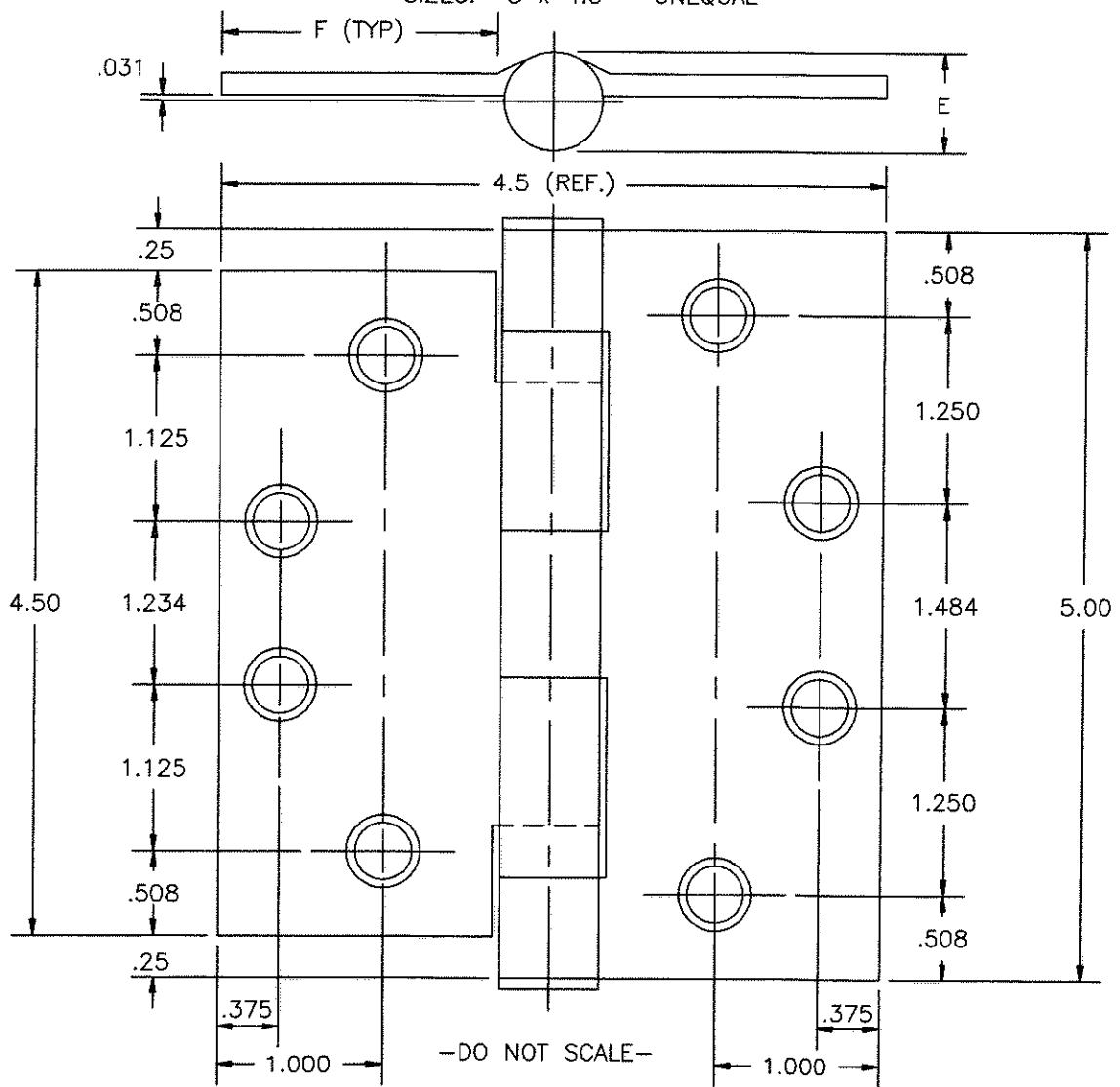

Template No. T -UNEQUAL | 2010 Rev. SIZES: 5 x 4.5 - UNEQUAL
| CATALOG NUMBER | (5) | (F) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NEW |
METAL
GAUGE |
(E)
KNUCKLE DIAMETER |
DISTANCE
EDGE OF TO SWAGE |
LFAF | | 5 | X | 4.5 | UN | EC | )UAL | ||
| BB1279 | 5x4.5 | Unequal | .145 | 5/8 | 1 7/8 | BB127 | 9 5 x | 4.5-L | inequal BE | 31191 5 | × 4 | .5-Unequal |
| BB1168 | 5×4.5 | Unequal | .190 | 47/64 | ) X 4 | .5-Unequal | ||||||
| BB1191 | 5x4.5 | Unequal | .145 | 5/8 | 1 7/8 | ALL DI |
MENSIOI
Mai |
VS
ARE
chine |
IN INCHES |
|
24 x | 1/2" F.H. |
| BB1199 | 5x4.5 | Unequal | .190 | 47/64 | 1 27/32 | Wo | od Scr | ew Size- | No. 12 | x 1 | 1/4" F.H. | |
Hospital type and round corner template hinges conform to the above screw size and location. They are designated by "HT" and "RC" to catalog number.
Hager template hinges are made in size, gauge and with screw holes located to conform to ANSI-A156.7.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
