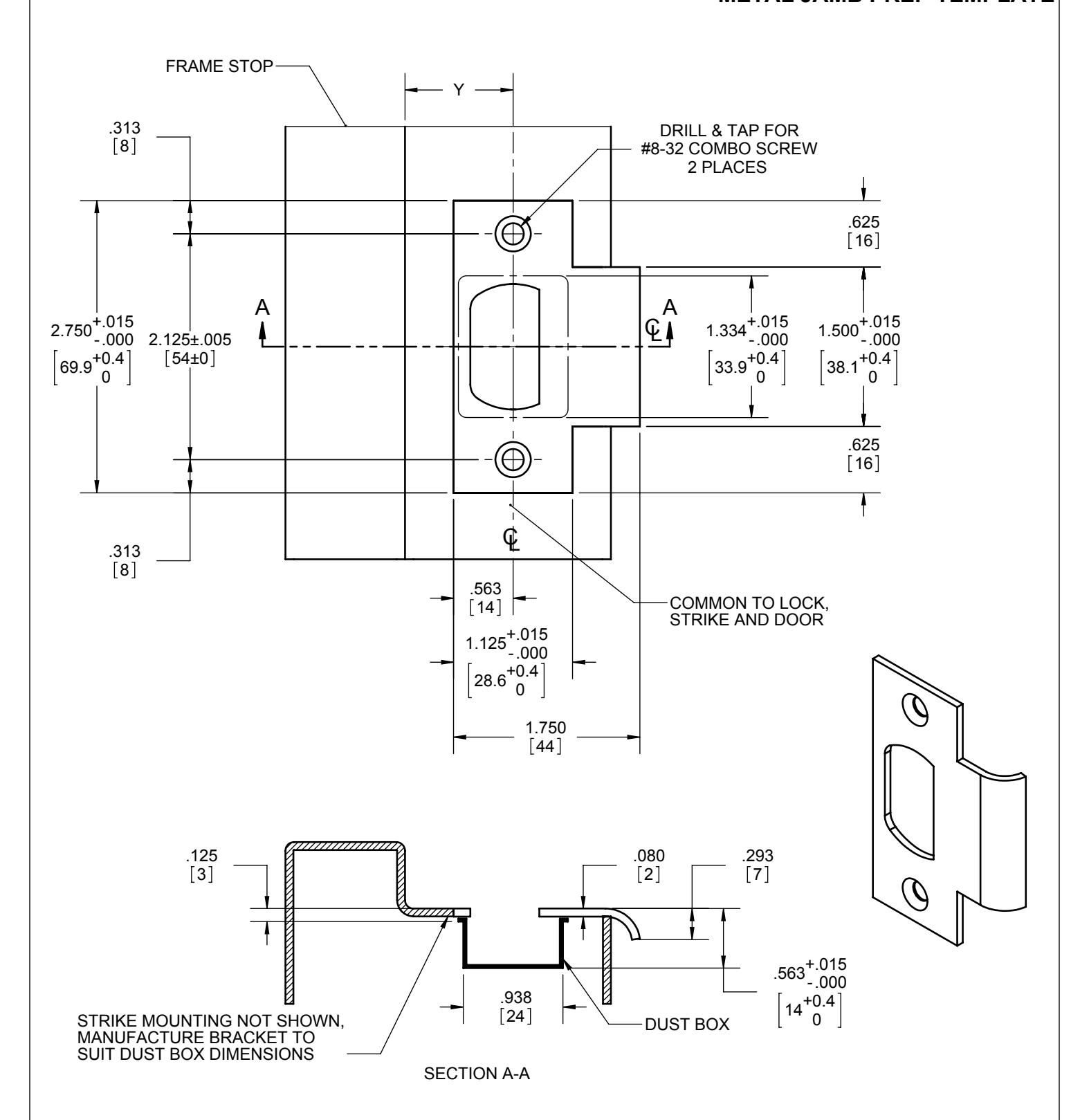

3933 T-STRIKE METAL JAMB PREP TEMPLATE

NOTES:

  • DIMENSION "Y" IS A FUNCTION OF DOOR THICKNESS.
  • STRIKE LOCATION MUST BE CHANGED RELATIVE TO THICKNESS OF DOOR SILENCER OR WEATHERSTRIPPING WHEN USED.

DIMENSIONS IN [] ARE IN MILLIMETERS
