T-540
Open the original PDF document

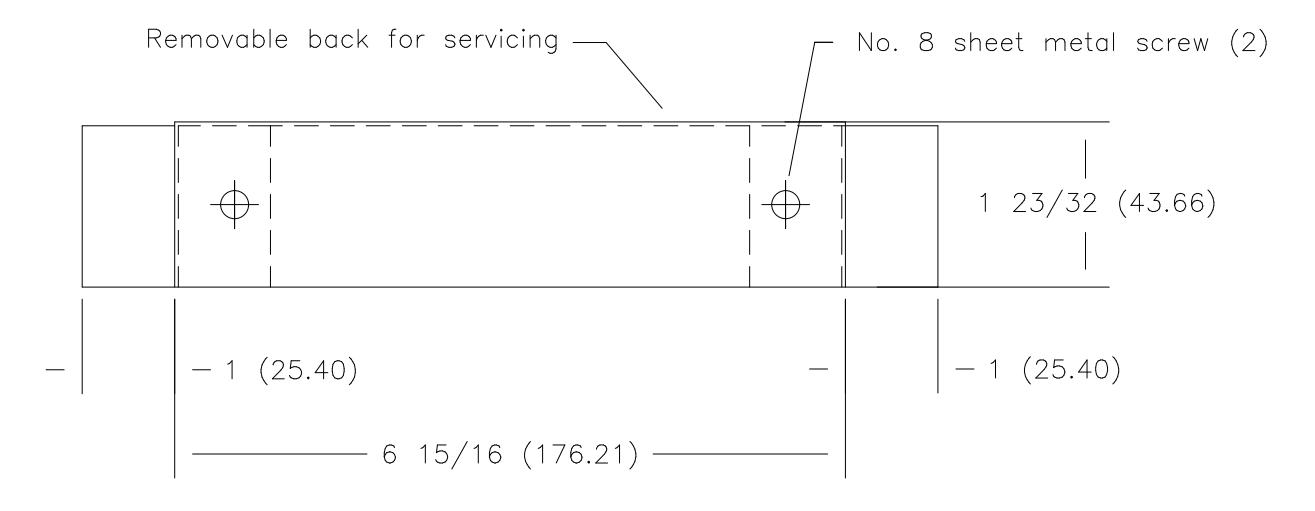

View PDFFITS HINGE REINFORCEMENTS SIZES 4 1/2 (114.30) AND 5 (127.00)
-DO NOT SCALE-
| CATALOG NUMBER | |
|---|---|
| GALVANIZED STEFI |
METAL
GAUGE |
| 430 | .036 (.91) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.

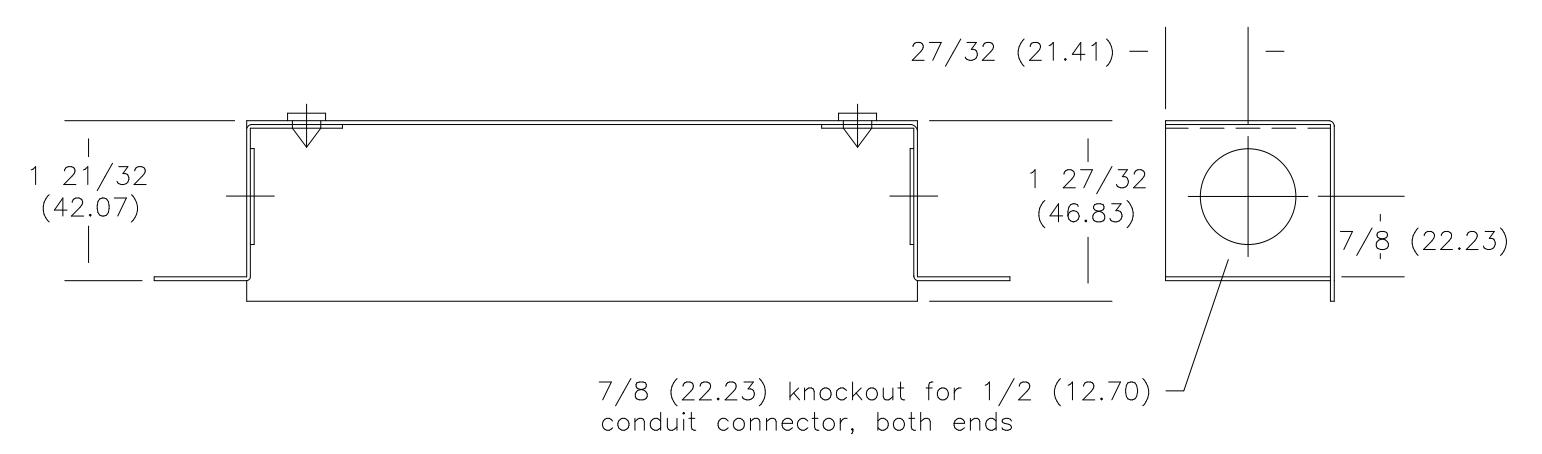

NOTE: Installed by hollow metal manufacturers or installed on the job before frame is set. Serves as mortar shield for Hager electric hinges.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
