View PDFSTAINLESS STEEL EDGE GUARDS
A528 - TWO SIDED
MODEL A538S SHOWN FOR EXAMPLE NOTE: HOLE PATTERN USED FOR ALL MODELS
- A528S SQUARE, NON-MORTISEDA528B BEVELED, NON-MORTISED
- A528SM SQUARE, MORTISED
- A528BM BEVELED, MORTISED
- A528SO SQUARE, OVERLAPPING
- A528BO BEVELED, OVERLAPPING
A538 - THREE-SIDED
- A538S SQUARE, NON-MORTISED
- A538B BEVELED, NON-MORTISED
- A538SM SQUARE, MORTISED
- A538BM BEVELED, MORTISED
- A538SO SQUARE, BOTH SIDES OVERLAPPING
- A538BO BEVELED, BOTH SIDES OVERLAPPING
- A538SO-1 SQUARE, ONE SIDE OVERLAPPING
- A538BO-1 BEVELED, ONE SIDE OVERLAPPING
- A538R RADIUS, NON-MORTISED
- A538RM RADIUS, MORTISED
A548 - THREE-SIDED WITH ASTRAGAL
- A548S SQUARE, NON-MORTISED
- A548B BEVELED, NON-MORTISED
- A548SM SQUARE, MORTISED
- A548BM BEVELED, MORTISED
STANDARD FEATURE
.050" MATERIAL THICKNESS - 304 STAINLESS STEEL
NOTE:
REFERENCE STAINLESS STEEL EDGE GUARD CLEARANCE CHART

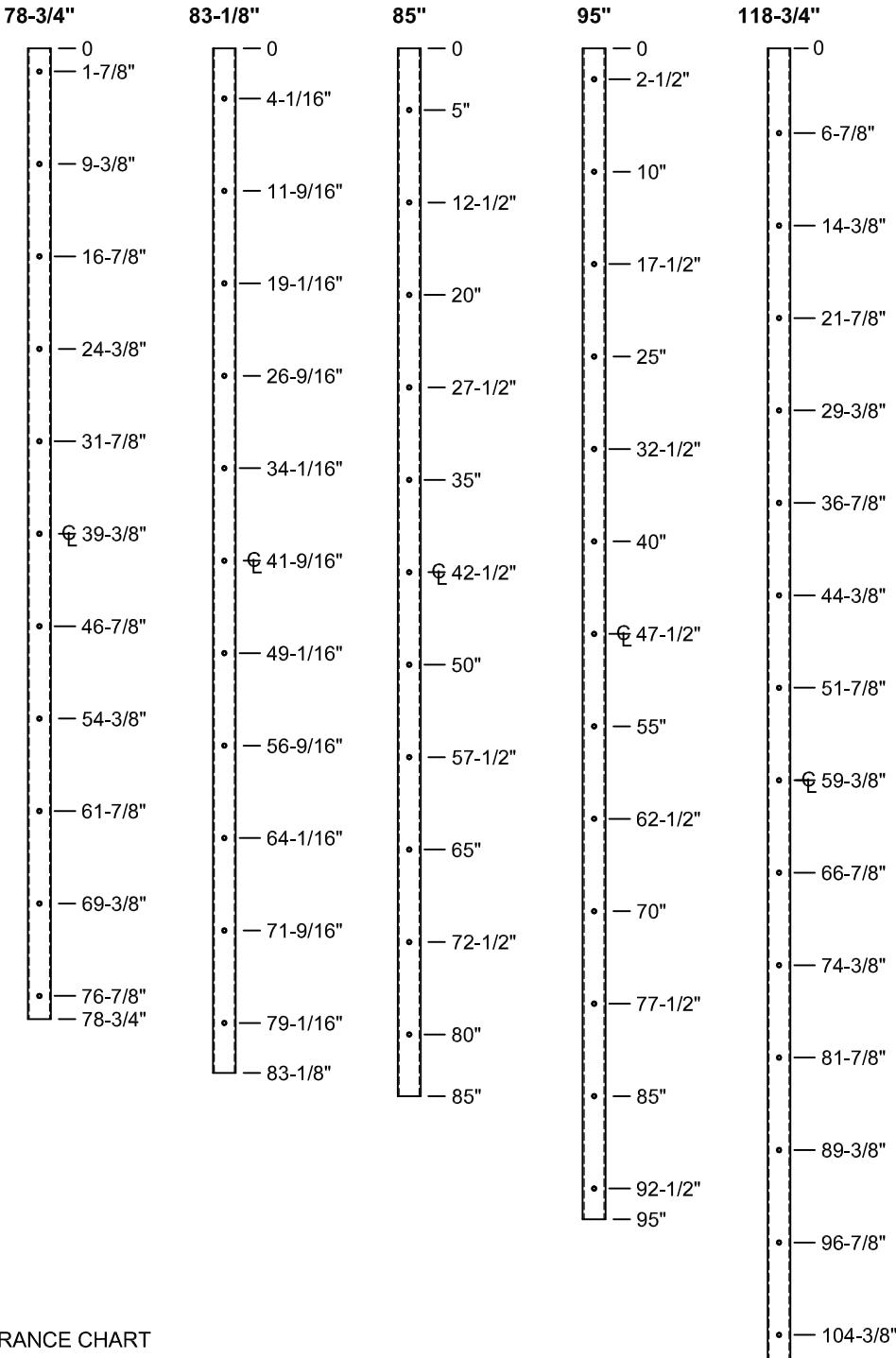

| STANDARD EDGE GUARD SIZES & SCREW DETAIL | |||||
|---|---|---|---|---|---|
| NOMINAL DOOR HEIGHT | 6'8" | 7'0" | 7'2" | 8'0" | 10'0" |
| ACTUAL EDGE GUARD HEIGHT | 78-3/4" | 83-1/8" | 85" | 95" | 118-3/4" |
|
#6 x 5/8" PHILLIPS FLAT HEAD, UNDERCUT,
SHEET METAL SCREW |
11 | 11 | 11 | 13 | 15 |
R www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
SS EDGE GUARDS-1-00.DWG
· 111-7/8"
- 118-3/4"
STAINLESS STEEL EDGE GUARDS
© 2016 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 ISSUED 01-07-16
STAINLESS STEEL EDGE GUARDS
1-1/4"
1/16"
7/16"
A528S
• SQUARE EDGED
.1-1/4"
1/16"
7/16"
NON-MORTISED
A528B
- BEVELED EDGE
- NON-MORTISED
<del>--</del> 1-11/16" - •
BEVELED EDGE
OVERLAPPING
A528BO
A528SM
7/8'
- SQUARE EDGED
- MORTISED
A528BM
- BEVELED EDGE
- MORTISED
SQUARE EDGED
A538S
NON-MORTISED
A538B
- BEVELED EDGE
- NON-MORTISED
<del>-------------------------------------</del>
• SQUARE EDGED
OVERLAPPING
A528SO
A538SM
- SQUARE EDGED
- MORTISED
A538BM
- BEVELED EDGE
- MORTISED
A538SO
- SQUARE EDGED
- OVERLAPPING BOTH SIDES
- NON-MORTISED
A538BO
- BEVELED EDGE
- OVERLAPPING BOTH SIDES
- NON-MORTISED
A538SO-1
- SQUARE EDGED
- NON-MORTISED
- OVERLAPPING ONE SIDE
- A538BO-1 • BEVELED EDGE
- OVERLAPPING ONE SIDE
- NON-MORTISED
A538R
- RADIUS EDGE
- NON-MORTISED
A538RM
- RADIUS EDGE
- MORTISED
A548S
- SQUARE EDGED
- NON-MORTISED
A548B
- BEVELED EDGE
- NON-MORTISED
A548SM
- SQUARE EDGED
- MORTISED
A548BM
- BEVELED EDGE
- MORTISED
R www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
SS EDGE GUARDS-2-00.DWG
STAINLESS STEEL EDGE GUARDS
© 2016 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 ISSUED 01-07-16
