View PDFSTAINLESS STEEL EDGE GUARD, LOCK-SIDE - CLEARANCE CHART
B=BEVEL EDGE R=RADIUS EDGE S=SQUARE M=MORTISE O=OVERLAPPING

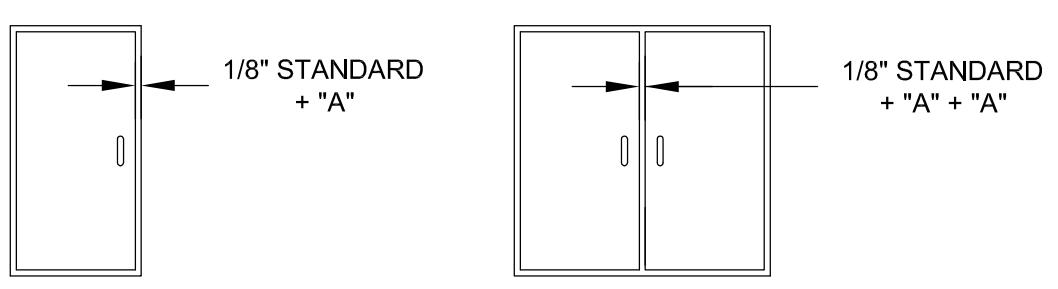

| STANDARD APPLICATION - WITHOUT OPTIONAL "AS" ADJUSTABLE STUDS | |||||
|---|---|---|---|---|---|
| MODEL |
EDGE GUARD
LOCK-SIDE CLEARANCE "A" |
TOTAL LOCK-SIDE
UNDER-SIZING FOR SINGLE DOOR |
TOTAL LOCK-SIDE
UNDER-SIZING FOR PAIR OF DOORS (WITH BOTH DOORS USING EDGE GUARDS) |
||
| A528B or A528BM | 1/16" | 3/16" | 1/4" | ||
| A528S or A528SM | 1/16" | 3/16" | 1/4" | ||
| A528BO or A528SO | 1/16" | 3/16" | 1/4" | ||
| A538B or A538BM | 1/16" | 3/16" | 1/4" | ||
| A538S or A538SM | 1/16" | 3/16" | 1/4" | ||
| A538R or A538RM | 1/16" | 3/16" | 1/4" | ||
| A538BO or A538SO | 1/16" | 3/16" | 1/4" | ||
| A538RO | 1/16" | 3/16" | 1/4" | ||
| A548B or A548BM | 1/16" | 1/4"* | |||
| A548S or A548SM | 1/16" | 1/4"* | |||
★ WHEN THE A548 IS USED ON A PAIR OF DOORS AND THE OPPOSITE DOOR DOES NOT HAVE AN EDGE GUARD, THE <u>TOTAL UNDER-SIZING FOR THE PAIR OF DOORS</u> WOULD BE <u>3/16"</u>

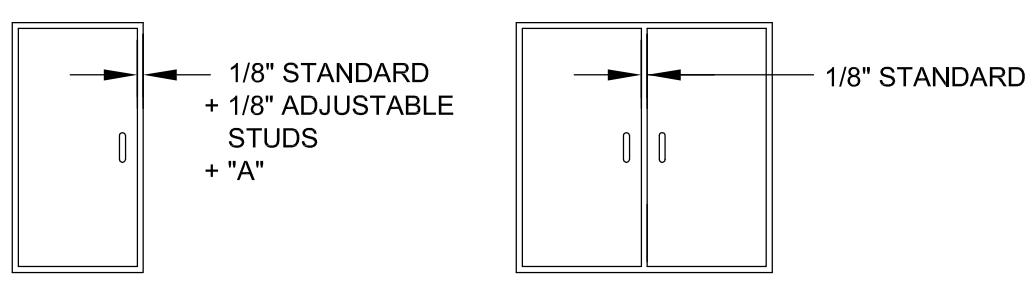

| ADJUSTABLE APPLICATION - WITH OPTIONAL "AS" ADJUSTABLE STUDS | |||||
|---|---|---|---|---|---|
| MODEL | CLEARANCE (A) |
TOTAL
UNDER-SIZING FOR SINGLE DOOR |
TOTAL
UNDER-SIZING FOR PAIR OF DOORS |
||
| A538B | 1/16" | 5/16" | 1/2" | ||
| A538S | 1/16" | 5/16" | 1/2" | ||
| A538BO or A538SO | 1/16" | 5/16" | 1/2" | ||
| A548B | 1/16" | 1/2" WITH A538 | |||
| A548S | 1/16" | 1/2" WITH A538 | |||
WHEN THE A548 IS USED ON A PAIR OF DOORS AND THE OPPOSITE DOOR DOES NOT HAVE AN EDGE GUARD, THE TOTAL UNDER-SIZING FOR THE PAIR OF DOORS WOULD BE 5/16"
Proper door reinforcement is required for adjustable feature.
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143
630.875.9900; FAX 800.9FAXABH (932.9224)
STAINLESS STEEL EDGE GUARD CLEARANCE CHART
© 2015 ABH Mfg., Inc. printed in USA
REVISED 08-04-15
