Stainless Steel Continous Hinge And Edge Guard Clearance Chart
Open the original PDF document
View PDFSTAINLESS STEEL HINGE & EDGE GUARD CLEARANCE CHART
| HINGE CLEARANCE CHART | |||||
|---|---|---|---|---|---|
| MODEL | CLEARANCE (A) |
TOTAL
UNDER-SIZING FOR SINGLE DOOR |
TOTAL
UNDER-SIZING FOR PAIR OF DOORS |
||
| A500 | 1/4 | 7/16 | 11/16 | ||
| *A502 | 1/8 | 5/16 | 7/16 | ||
| *A503 | 1/8 | 5/16 | 7/16 | ||
| *A504 | 1/8 | 5/16 | 7/16 | ||
| A505 | 3/8 | 9/16 | 15/16 | ||
| *A506 | 1/8 | 5/16 | 7/16 | ||
| *A511 | 1/8 | 5/16 | 7/16 | ||
| A515 | 1/4 | 7/16 | 11/16 | ||
| A5500 | 5/16 | 1/2 | 13/16 | ||

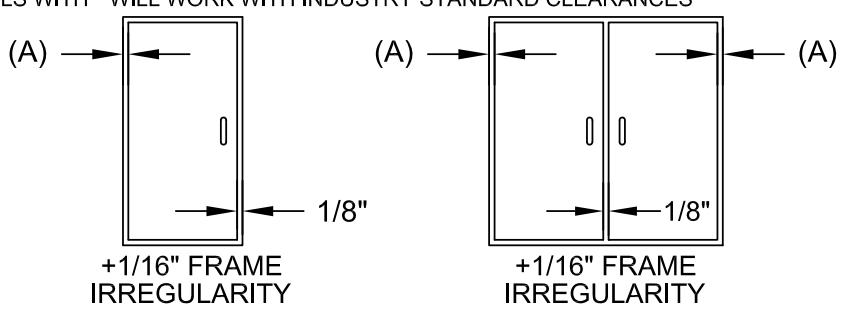

MODELS WITH * WILL WORK WITH INDUSTRY STANDARD CLEARANCES
| EDGE GUARD CLEARANCE CHART | |||||
|---|---|---|---|---|---|
| MODEL | CLEARANCE (A) |
TOTAL
UNDER-SIZING FOR SINGLE DOOR |
TOTAL
UNDER-SIZING FOR PAIR OF DOORS |
||
| A528B or A528BM | 1/16 | 3/16 | 1/4 | ||
| A528S or A528SM | 1/16 | 3/16 | 1/4 | ||
| A538CB or A538CBM | 1/16 | 3/16 | 1/4 | ||
| A538CS or A538CSM | 1/16 | 3/16 | 1/4 | ||
| A548TB or A548TBM | 1/16 | 1/4 | |||
| A548TS or A548TSM | 1/16 | 1/4 | |||

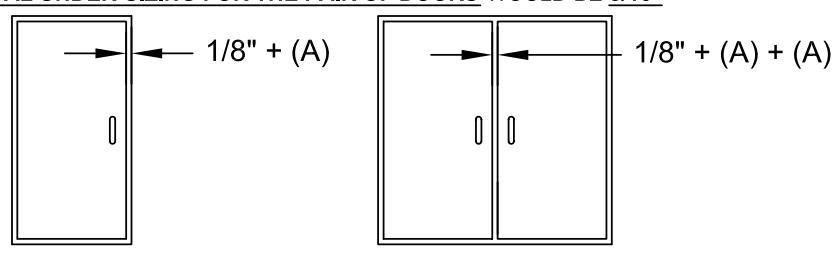

IN A STAND-ALONE APPLICATION, WHERE THE A548T IS USED ON A PAIR OF DOORS WHILE THE OPPOSITE DOOR CONTAINS NO EDGE GUARD, THE TOTAL UNDER-SIZING FOR THE PAIR OF DOORS WOULD BE 3/16"
SS HINGE CLEARANCE CHART-INTERNATIONAL DOOR CLOSER-00.DWG
INTERNATIONAL DOOR CLOSER
1140 KRAEMER PLACE, ANAHEIM, CA 92806 TEL: (714) 666-0390 (800) 544-4422
FAX: (714) 666-2215
STAINLESS STEEL HINGE & EDGE GUARD CLEARANCE CHART
ISSUED 01-22-10
