Securitron Two Door Entry Hard Code Used to Turn User Code On and Off Wiring Diagram – 23
Open the original PDF document
View PDFSECURITRON SYSTEM # 23
Application
Two door digital entry with hard code used to toggle user codes off and on
Operation
Outside Operation: From outside entry of a valid code will unlock the door. Inside Operation: From the inside motion detector will unlock door. in case of failure the EEb2 push button will unlock the door for 30 seconds. By entering the hard code it will lock out the user codes until it is re-entered.
Securitron System Components
| 2 each | Magnalocks SAM |
|---|---|
| 1 each | Digital Keypad DK-26 |
| 1 each | Motion detector XMS |
| 1 each | Power Supply BPS-24-1 |
| 1 each | Battery B-24-5 |
| 1 each | Push Buttton EEB3N |
| 1 each | Timer DT-7 |
Additional Components Required
| IBA | Hinges |
|---|---|
| 2 each | Closer |
| 2 each | Kickplate |
| 2 each | Stop |
TBA Gasketing (as required)
Options
COMMENTS: MOST DEVICES COME WITH WIRE LEADS IN DIFFERENT LENGTHS DEPENDING ON WHAT MODEL IT IS. IF LONGER WIRE RUNS ARE REQUIRED 18G STRANDED WIRE IS FINE FOR SHORTER WIRE RUNS ON A 12 V SYSTEM. 22G WIRE IS ACCEPTABLE FOR SHORTER WIRE RUNS ON A 24 V SYSTEM. FOR SPECIFIC WIRE GUAGE QUESTIONS ON LONGER RUNS OR SYSTEMS PLEASE CALL OUR TECH SUPPORT LINE AT 1-800-MAGLOCK OR 1-800-624-5625.
| TWO DOOR ENTRY HARD CODE USED | Revision: 1 |
Number of
Pages: |
4 | DRAWING # SEC-23 |
Drawn
By: |
EBERGERET |
|---|---|---|---|---|---|---|
| TO TURN USER CODES OFF AND ON | Date: 4-23-04 | Page Number: | 1 | # SEC-23 |
Approved
By: |
RSALAZAR |
SECURITRON MAGNALOCK CORP., 550 Vista Blvd., Sparks NV 89434 USA Tel: (775) 355-5625 (800) MAGLOCK Fax: Mkt. (775) 355-5636, Fax: Admin. (775) 355-5633 Website: www.securitron.com E-mail: info@securitron.com
An ASSA ABLOY Group company ASSA ABLOY

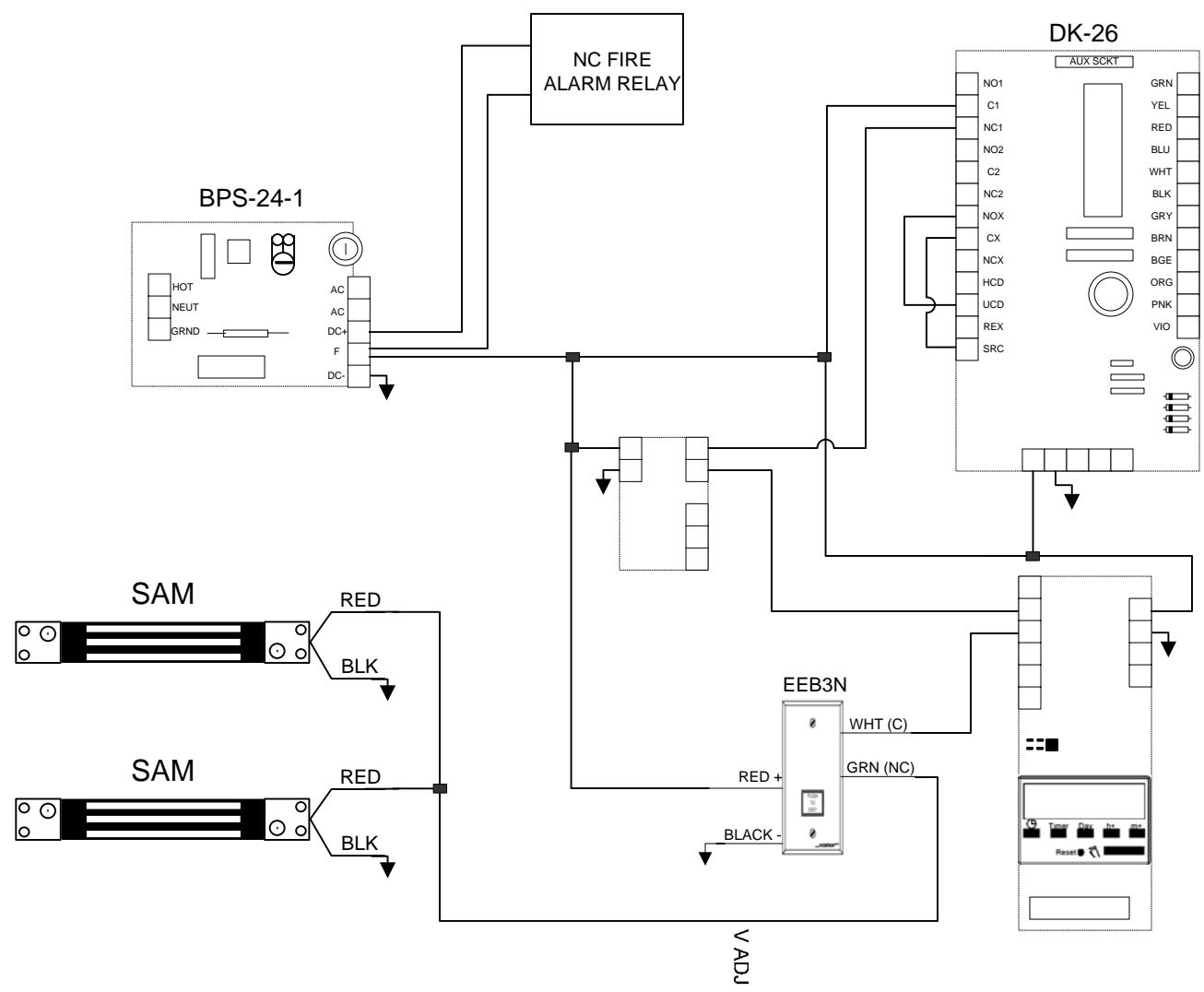

Point to Point Wiring Diagram
NOTES: MUST HAVE UNIT SET FOR DURESS MODE. ENTER CODE #75 ON KEYPAD WHILE IN PROGRAMING TO ACTIVATE DURRESS MODE. NOW THE HARD CODE WILL TOGGLE THE LOCK OFF AND ON. AND THE USER CODES STILL ONLY GIVE YOU MOMENTARY UNLOCK
COMMENTS: MOST DEVICES COME WITH WIRE LEADS IN DIFFERENT LENGTHS DEPENDING ON WHAT MODEL IT IS. IF LONGER WIRE RUNS ARE REQUIRED 18G STRANDED WIRE IS FINE FOR SHORTER WIRE RUNS ON A 12 V SYSTEM. 22G WIRE IS ACCEPTABLE FOR SHORTER WIRE RUNS ON A 24 V SYSTEM. FOR SPECIFIC WIRE GUAGE QUESTIONS ON LONGER RUNS OR SYSTEMS PLEASE CALL OUR TECH SUPPORT LINE AT 1-800-MAGLOCK OR 1-800-624-5625.
| TWO DOOR ENTRY HARD CODE USED R | Pages: | 7 |
DRAWING
# SEC_23 |
By: | EBERGERET | |
|---|---|---|---|---|---|---|
| TO TURN USER CODES OFF AND ON Da | ate: 4-23-04 | Page Number: | 2 | # 3EC-23 |
Approved
By: |
RSALAZAR |
SECURITRON MAGNALOCK CORP., 550 Vista Blvd., Sparks NV 89434 USA Tel: (775) 355-5625 (800) MAGLOCK Fax: Mkt. (775) 355-5636, Fax: Admin. (775) 355-5633 Website: www.securitron.com E-mail: info@securitron.com

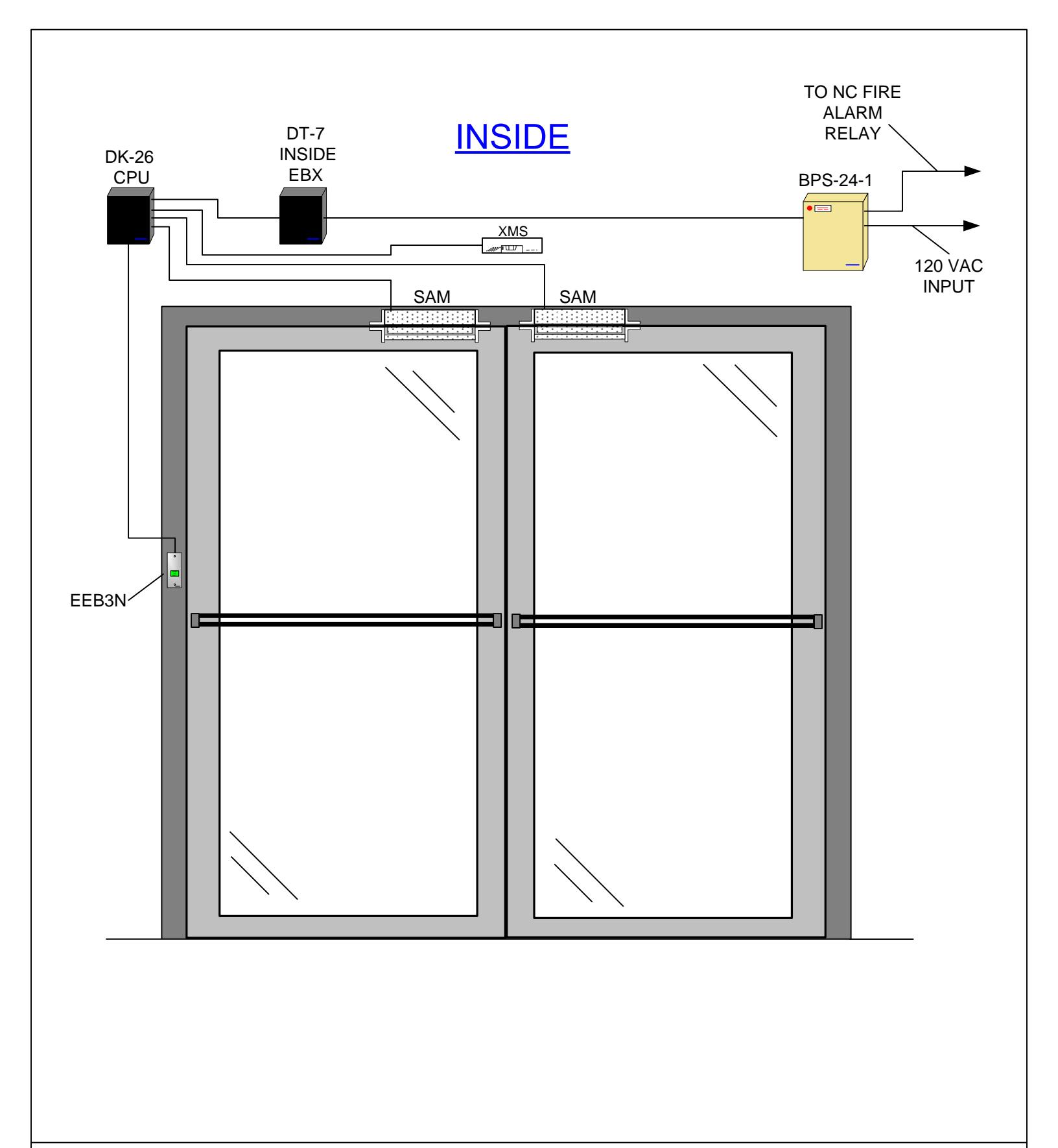

OUTSIDE
DK-26 CPU LOCATED
INSIDE SAM SAM DK-26 KEYPAD
COMMENTS: MOST DEVICES COME WITH WIRE LEADS IN DIFFERENT LENGTHS DEPENDING ON WHAT MODEL IT IS. IF LONGER WIRE RUNS ARE REQUIRED 18G STRANDED WIRE IS FINE FOR SHORTER WIRE RUNS ON A 12 V SYSTEM. 22G WIRE IS ACCEPTABLE FOR SHORTER WIRE RUNS ON A 24 V SYSTEM. FOR SPECIFIC WIRE GUAGE QUESTIONS ON LONGER RUNS OR SYSTEMS PLEASE CALL OUR TECH SUPPORT LINE AT 1-800-MAGLOCK OR 1-800-624-5625.
| Date: 4.23.04 Page Number: 3 | TWO DOOR ENTRY HARD CODE USED | Revision: 1 |
Number of
Pages: |
4 | DRAWING # SEC-23 |
Drawn
By: |
EBERGERET |
|---|---|---|---|---|---|---|---|
| 2). | TO TURN USER CODES OFF AND ON | Date: 4-23-04 | Page Number: | 3 | # SEC-23 |
Approved
By: |
RSALAZAR |
SECURITRON MAGNALOCK CORP., 550 Vista Blvd., Sparks NV 89434 USA Tel: (775) 355-5625 (800) MAGLOCK Fax: Mkt. (775) 355-5636, Fax: Admin. (775) 355-5633 Website: www.securitron.com E-mail: info@securitron.com
COMMENTS: MOST DEVICES COME WITH WIRE LEADS IN DIFFERENT LENGTHS DEPENDING ON WHAT MODEL IT IS. IF LONGER WIRE RUNS ARE REQUIRED 18G STRANDED WIRE IS FINE FOR SHORTER WIRE RUNS ON A 12 V SYSTEM. 22G WIRE IS ACCEPTABLE FOR SHORTER WIRE RUNS ON A 24 V SYSTEM. FOR SPECIFIC WIRE GUAGE QUESTIONS ON LONGER RUNS OR SYSTEMS PLEASE CALL OUR TECH SUPPORT LINE AT 1-800-MAGLOCK OR 1-800-624-5625.
| TWO DOOR ENTRY HARD CODE USED | Revision: 1 |
Number of
Pages: |
4 |
DRAWING
# SEC-23 |
Drawn
By: |
EBERGERET |
|---|---|---|---|---|---|---|
| TO TURN USER CODES OFF AND ON | Date: 4-23-04 | Page Number: | 4 | # 3LO-23 |
Approved
By: |
RSALAZAR |
SECURITRON MAGNALOCK CORP., 550 Vista Blvd., Sparks NV 89434 USA Tel: (775) 355-5625 (800) MAGLOCK Fax: Mkt. (775) 355-5636, Fax: Admin. (775) 355-5633 Website: www.securitron.com E-mail: info@securitron.com
