F-Series Handleset

Installation Instructions

F60, F60F, F62, F93

1a If dimensions do not match, you may need to modify your door. Call Customer

2 1/8" (54 mm) hole 1" (25 mm) or

1 3/8" - 1 3/4" (35 mm) - (44 mm)

Backset 2 3/8" or 2 3/4" (60 mm or 70 mm)

7/8" (22 mm) hole

1" (25 mm) hole

Edge bores

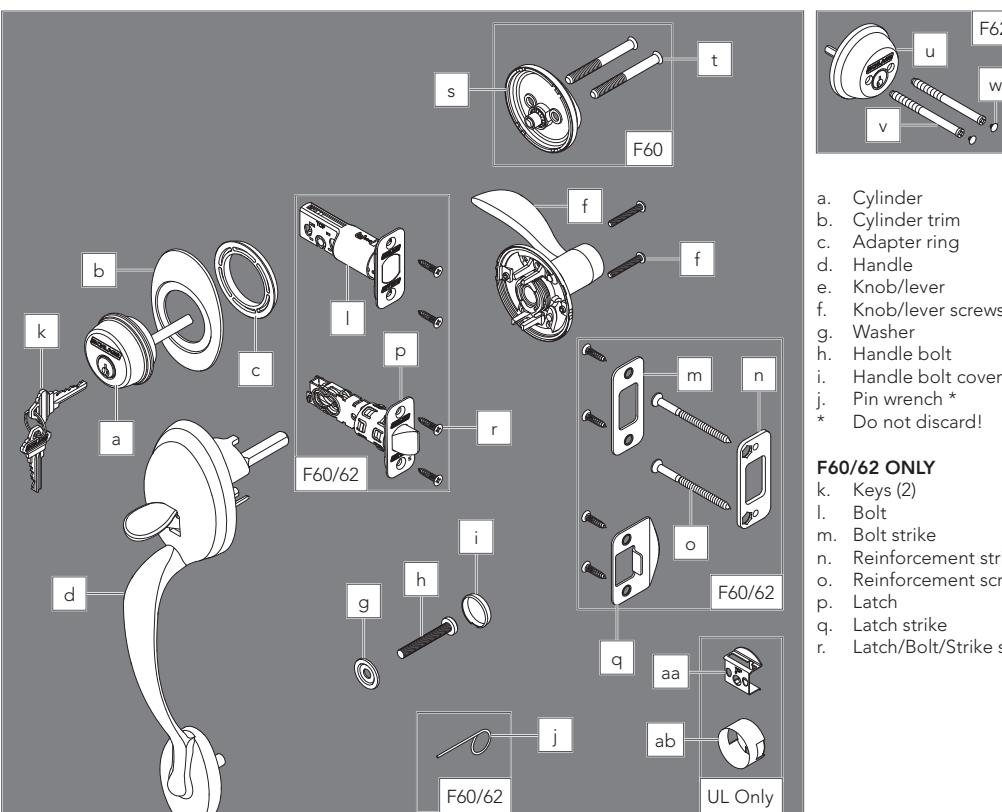

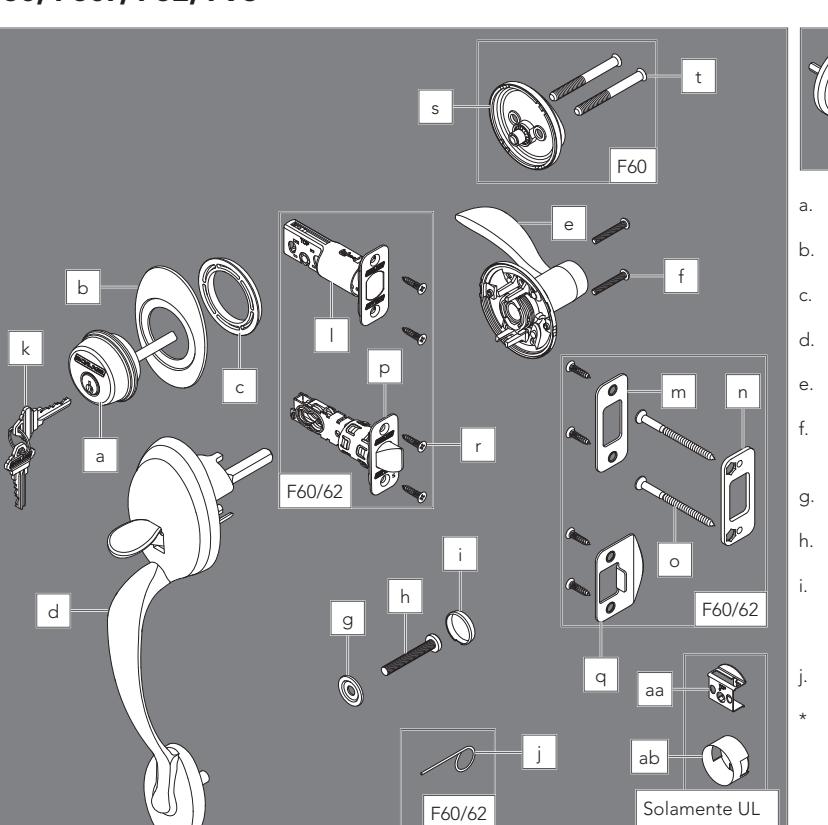

a. Cylinder b. Cylinder trim
c. Adapter ring d. Handle
e. Knob/lever f. Knob/lever screws
g. Washer h. Handle bolt
j. Pin wrench *
* Do not discard!
F60/62 ONLY k. Keys (2) l. Bolt
m. Bolt strike n. Reinforcement strike o. Reinforcement screws
p. Latch q. Latch strike
r. Latch/Bolt/Strike screws (8)

s. Thumbturn t. Thumbturn screws

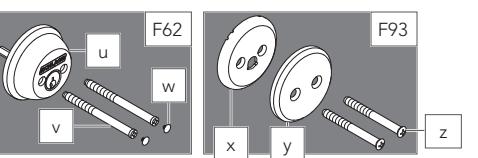

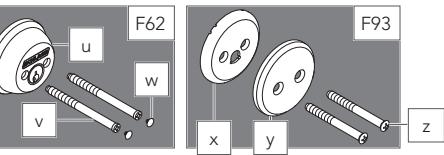

F62 ONLY u. Interior cylinder
v. Interior cylinder screws w. Screw covers
F93 ONLY x. Dummy plate
y. Dummy trim
z. Dummy screws
aa. Bolt cup ab. Latch cup

UL ONLY

5 Install the blank plate (F93).

Hold in place.

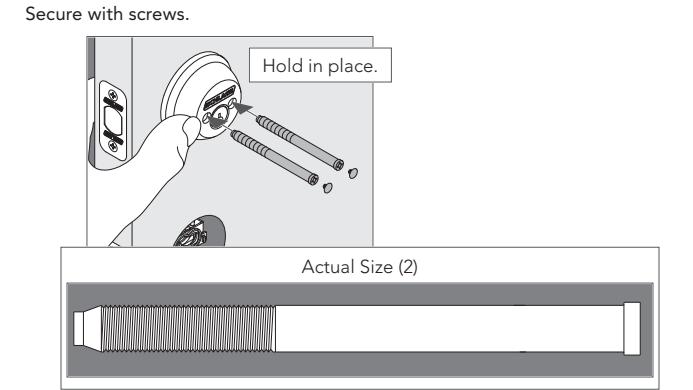

5 Install the inside cylinder (F62).

Hold in place.

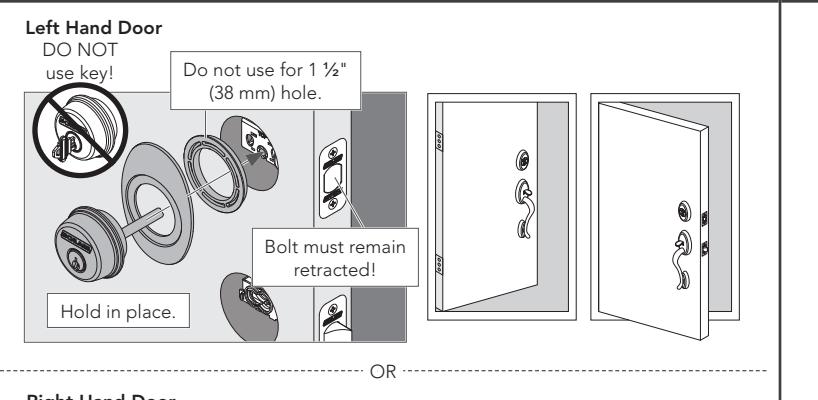

1a Align tailpieces.

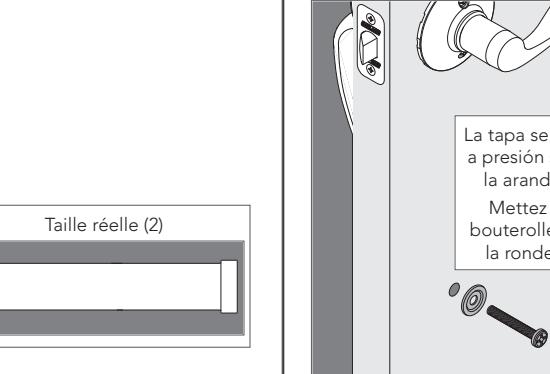

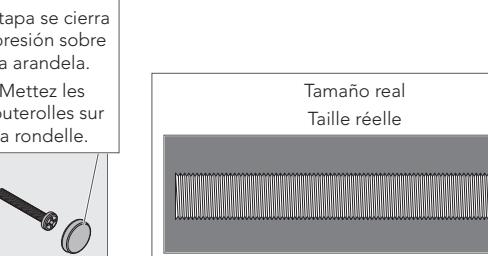

Cover snaps over washer.

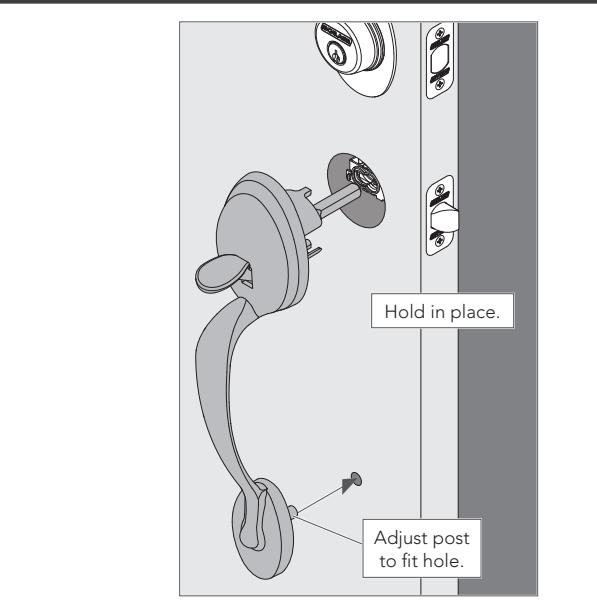

6 Install the handle into the bottom hole.

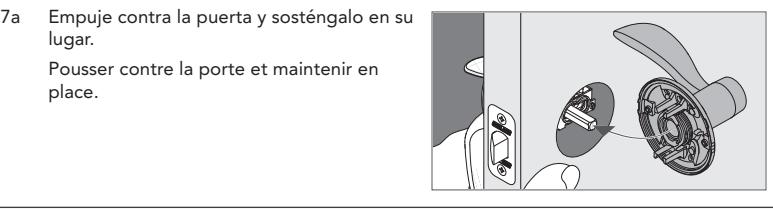

7 Install the interior knob/lever. 7a Place against door and hold in place.

Actual Size

If the measurement is 2 3/8, no adjustment is necessary. If the measurement is 2 3/4, see Adjust deadbolt.

1c If bottom latch hole is 7/8" (22 mm), remove latch sleeve.

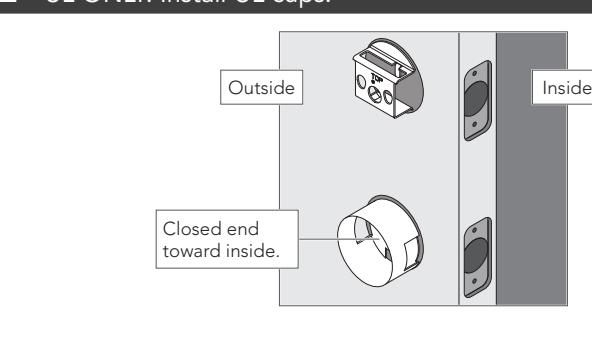

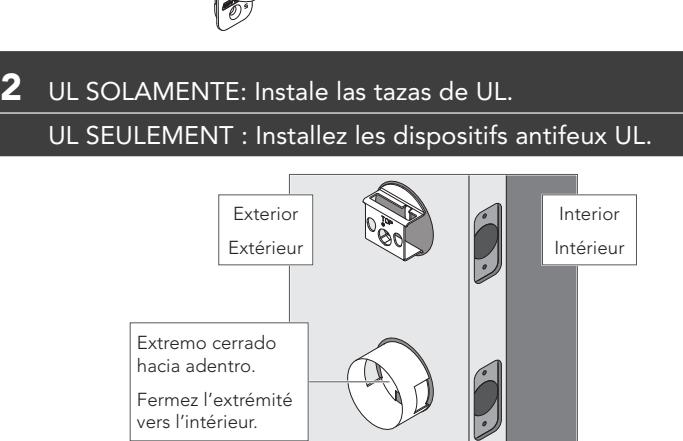

2 UL ONLY: Install UL cups.

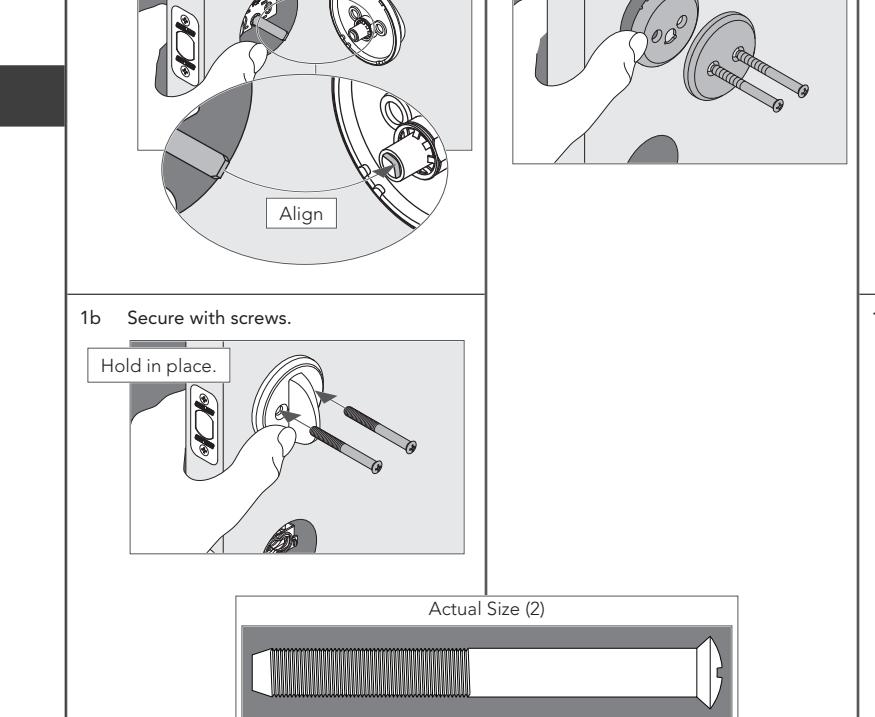

5 Install the thumbturn (F60). 1a Align slot in thumbturn with tailpiece.

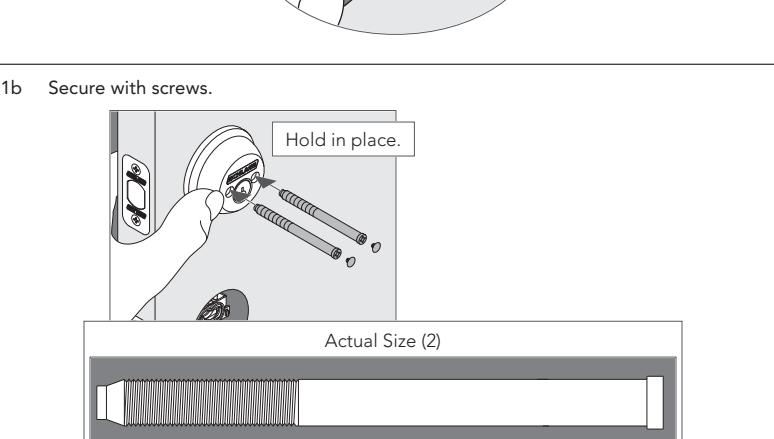

Hold in place.

Align

3/8" (10 mm) hole

8 3/8" (213 mm) - 9 7/8" (251 mm)*

1 Check door dimensions.

L F93 does not require edge bores.

Service at 1-888-805-9837 for assistance.

2 1/8" (54 mm) or 1 1/2" (38 mm) hole

5 ¹/2" (140 mm) or 4" (102 mm)

Tamaño real (4) Taille réelle (4)

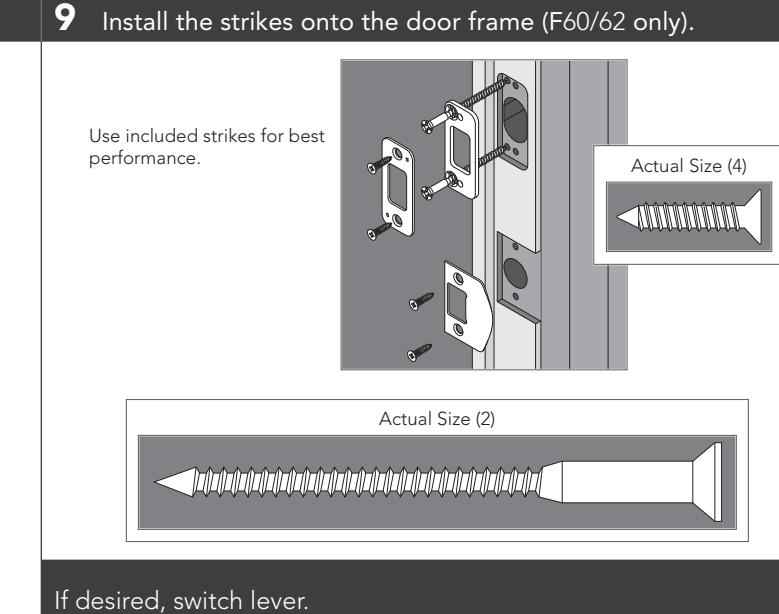

9 Instalar las contra chapas en el marco (F60/62 Solamente). Installez les gâches dans le cadre. (F60/62 Seulement)

Tamaño real (4) | Taille réelle (4)

Si lo desea, cambie la palanca. Permutez les leviers, si désiré.

1 Vérifiez les dimensions de la porte.

1-888-805-9837.

1/8" (54 mm) o 1/2" (38 mm) agujero 1/8" (54 mm) ou 1/2" (38 mm) trou

5 ¹/2" (140 mm) o| ou 4" (102 mm)

8 3/8" (213 mm) - 9 7/8" (251 mm)*

2 1/8" (54 mm) agujero | trou

3/8" (10 mm) agujero | trou

Verifique las dimensiones de la puerta.

* Mida 9 pulg. (229 mm) cuando taladre un nuevo orificio. Mesurez 9 po (229 mm) lorsque vous percez un nouveau trou.

1a Si las dimensiones no concuerdan, es posible que tenga que modificar su puerta. En caso de necesitar asistencia, póngase en contacto con Servicio al Cliente al

Si les dimensions ne correspondent pas, vous devrez peut-être modifier votre porte. Veuillez appeler le service à la clientèle à 1-888-805-9837 pour obtenir de l'aide.

1 3/8" - 1 3/4" (35 mm) - (44 mm)

Servicio al cliente Service à la clientèle 1-888-805-9837 www.schlage.com

1" (25 mm) o 7/8" (22 mm) agujero 1" (25 mm) ou 7/8" (22 mm) trou

1" (25 mm) agujero | trou

L F93 no requiere perforaciones de borde. Aucun alésage de bord requis pour modèle F93.

UL Seulement

Perforaciones de borde Alésages de bord

Conjunto trasero 2 3/8" o 2 3/4" (60 mm o 70 mm) Distance d'entrée 2 3/8" ou 2 3/4" (60 mm ou 70 mm)

Clés l. Perno Verrou

a. Cilindro

Cylindre

b. Moldura del cilindro

Garniture de cylindre c. Anillo adaptador Anneau adaptateur
d. Manija Poignée
e. Perilla/Manija Bouton/Levier f. Tornillos de perilla/ palanca
Vis du bouton ou levier g. Arandela
Rondelle h. Perno de la manija Boulon de poignée i. Cubierta del perno de la manija Capuchon du boulon
de poignée j. Llave para clavija * Clé à ergot *
* ¡No lo deseche! Ne pas jeter!

Solamente F60/62 F60/62 Seulement k. Llaves

Pêne gâche n. Placa hembra del refuerzo Gâche de refort

Vis de renfort p. Pestillo Loquet q. Pestillo de contra chapa Loquet Gâche r. Pestillo/perno/tornillos de contra chapa (8) Loquet/Pêne/Gâche

Solamente F62 F62 Seulement u. Cilindro interior

m. Perno de contra chapa Cylindre interne v. Tornillos del cilindro interior Vis du cylindre interne w. Cubiertas del tornillo

Caches-vis Solamente F93 F93 Seulement

o. Tornillos de refuerzo x. Placa simulada Faux palâtre y. Moldura falsa
- Garniture décorative z. Tornillos simulados Fausses vis

Solamente UL

UL Seulement aa. Copa Perno Cuvette Verrou

ab. Taza de cierre Dispositif antifeu du loquet

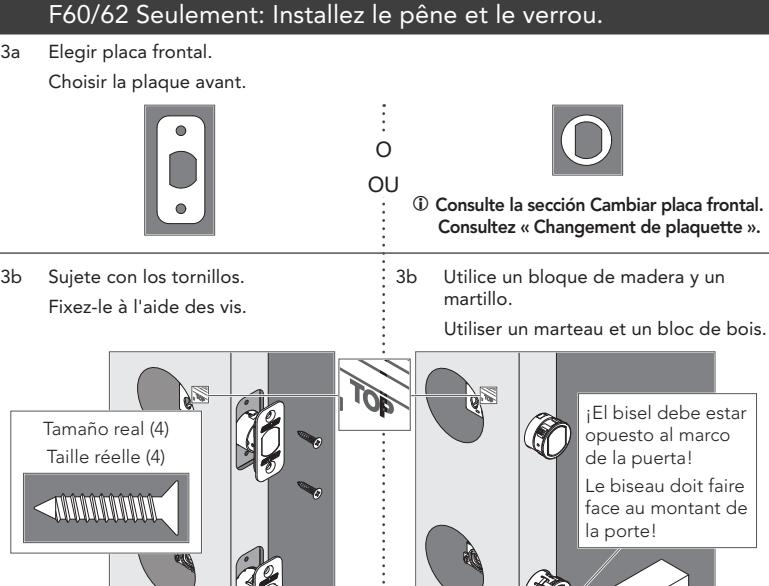

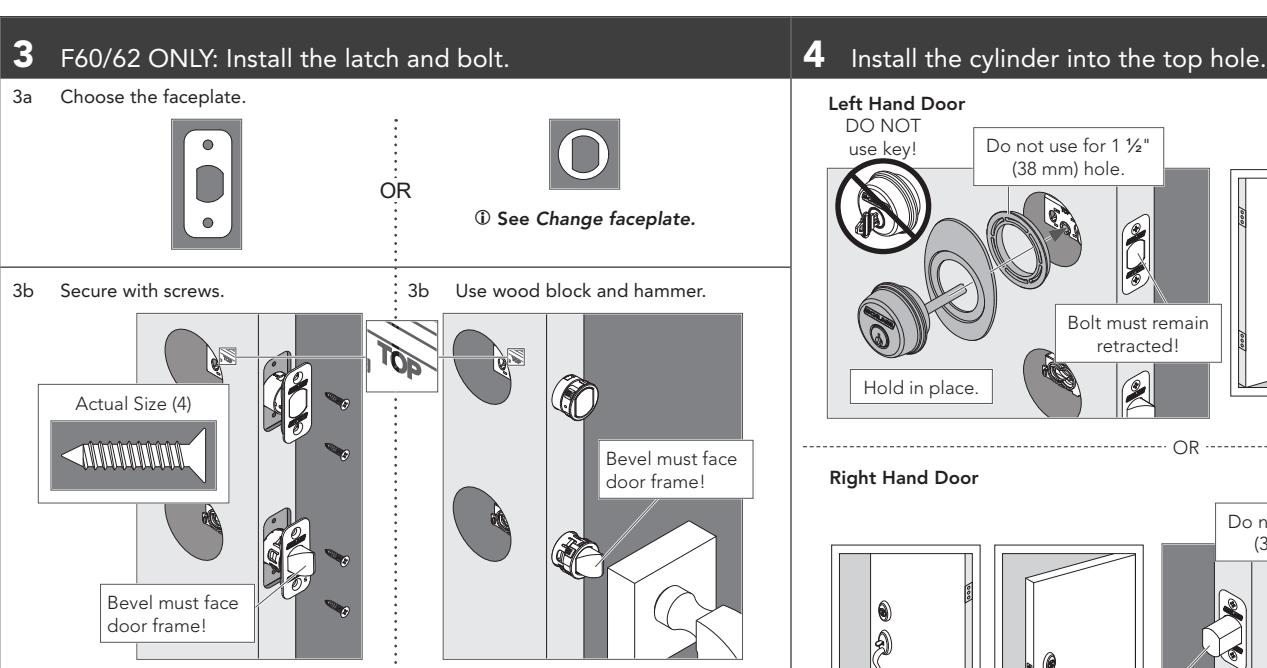

3 F60/62 Solamente: Instalar el perno y el pestillo.

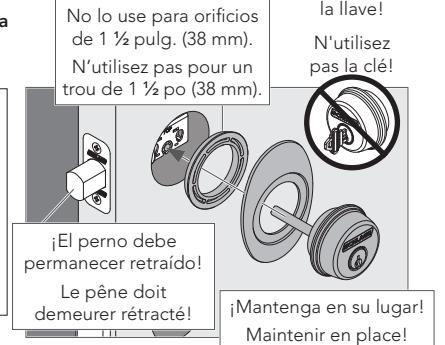

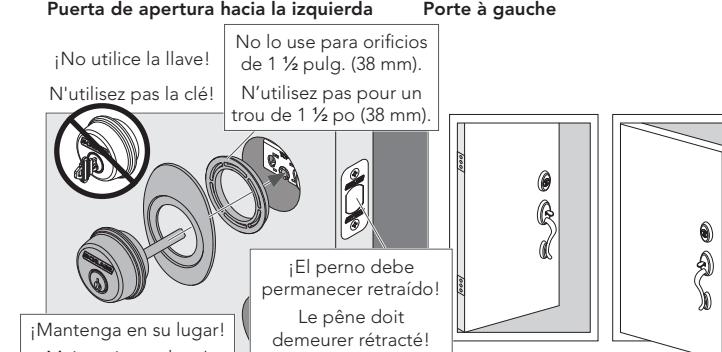

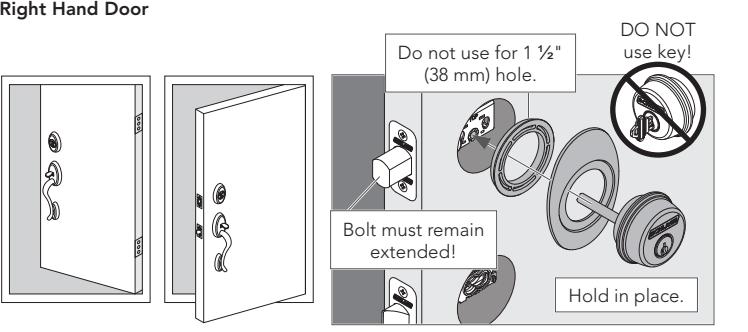

4 Instale el cilindro en el orificio superior. Installez le cylindre dans le trou supérieur.

7 Instale la perilla/manija interior. Installer la poignée ou le levier intérieur.

¡No utilice

lugar. Pousser contre la porte et maintenir en place.

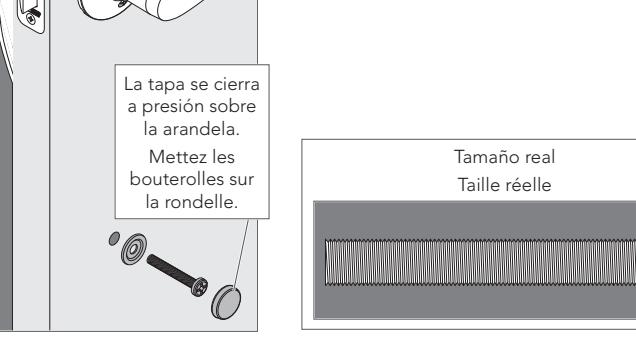

6 Instale la manija en el orificio inferior.

Installez la poignée dans le trou inférieur.

¡Mantenga en su lugar! Maintenir en place!

Ajuste el poste para que encaje en el orificio. Ajustez la tige pour l'adapter au trou.

Tamaño real (2) Taille réelle (2)

Retirez le levier.

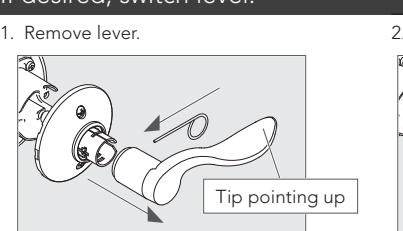

1. Retire la palanca.

Use los dispositivos eléctricos de seguridad para puertas incluidos para obtener el mejor rendimiento. Utilisez les gâches fournies pour obtenir une meilleure performance.

Punta apuntando

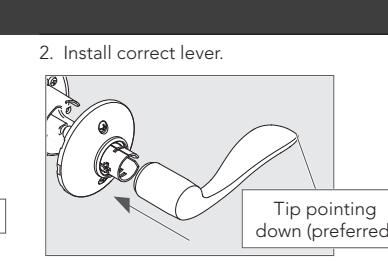

Installez le bon levier.

2. Instale la palanca correcta.

Punta apuntando hacia abajo (preferido) Pointe dirigée vers le bas (préférable)

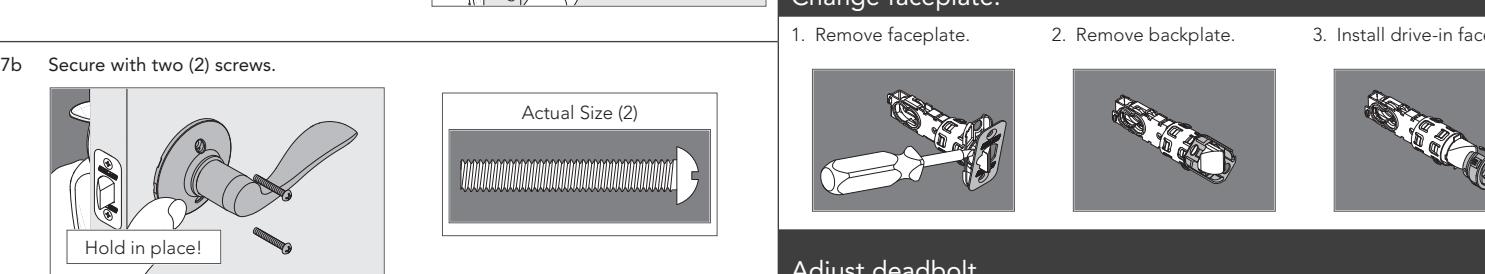

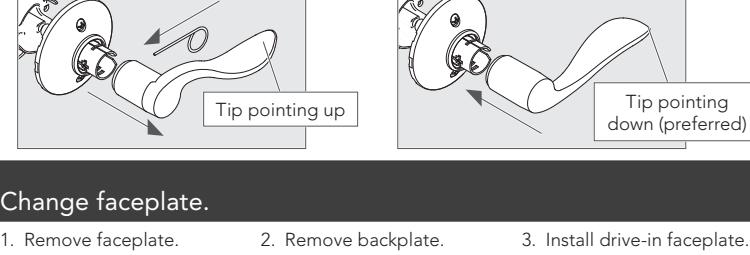

hacia arriba Pointe dirigée vers le haut Cambio de placa delantera. Changer le têtière.

1. Retire la placa frontal. Enlevez la plaquette.

Enlevez la plaque arrière. de inserción. Installer têtière encastrable.

2. Retire la placa posterior.

3. Instale la placa delantera

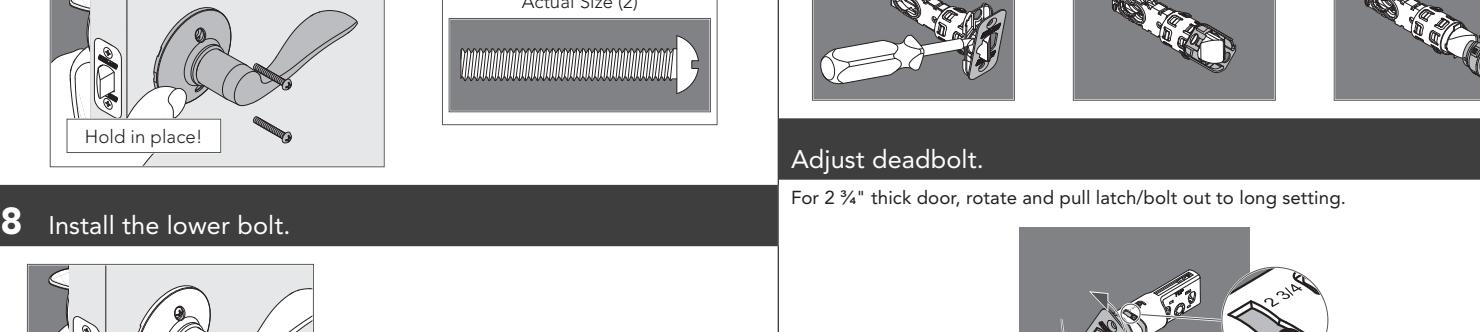

ajuste largo.

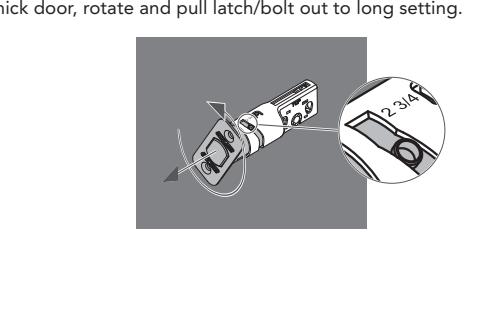

Pour une porte d'épaisseur de 70 mm (2 3/4 po), tourner et sortir le loquet jusqu'au long réglage.

1b Compruebe la longitud del perno. Vérifier la longueur du verrou. Mida el segmento anterior tal como se muestra. Si la medida es de 2 3/8 (60 mm), no es necesario ningún ajuste. Si la medida es de 2 3/4 (69 mm), consulte la sección "Ajustar pestillo y perno".

Vis (8) Solamente F60 F60 Seulement s. Pestillo giratorio Barrette tournante t. Tornillos de apriete Barrettes tournantes

Mesurez la distance d'entrée, comme montré. Si la mesure est 60 mm (2 3/8 po), aucun ajustement n'est nécessaire. Si la mesure est 70 mm (2 3/4 po), consulter la section Ajuster le loquet.

1c Si el orificio del pestillo inferior es de 7/8 pulg. (22 mm), retire la manga del pestillo. Si le trou du loquet inférieur est de 7/8 po (22 mm), retirez le manchon du loquet.

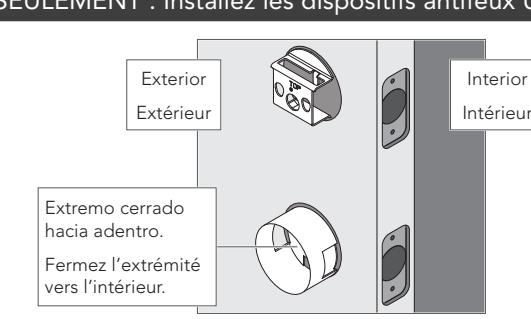

UL SEULEMENT : Installez les dispositifs antifeux UL.

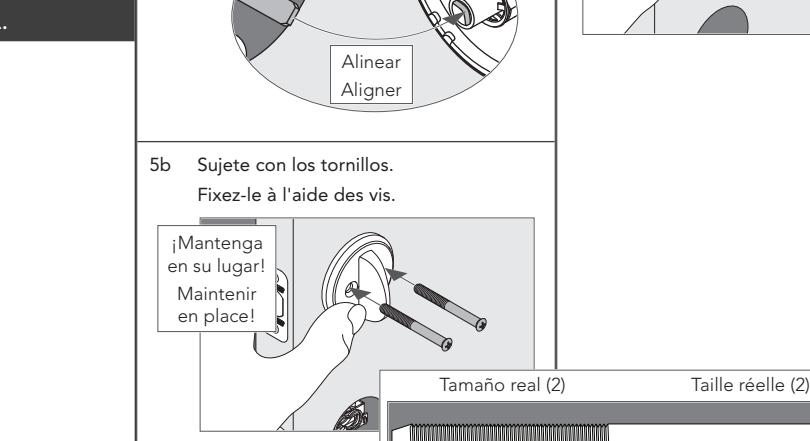

5 Instalar el cerrojo de mano (F60). Installez le tourniquet (F60). 5a Alinee la manivela con la parte posterior. Aligner la barrette tournante avec la

pièce de raccordement.

¡Mantenga en su lugar! Maintenir en place!

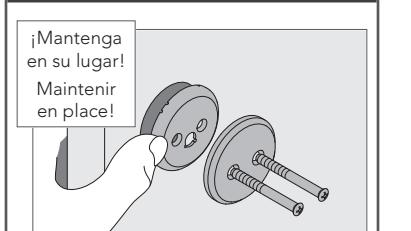

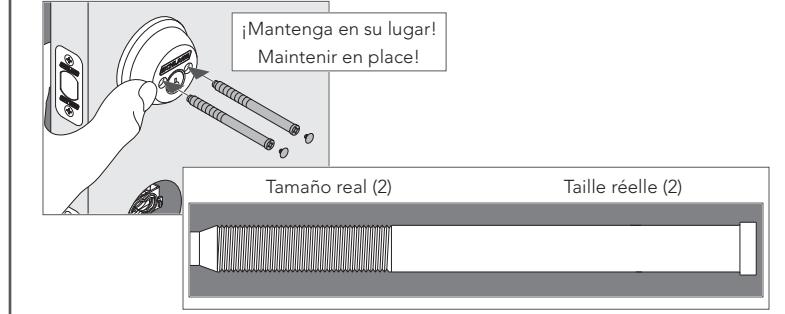

5 Instale el cilindro interior (F62). Installez le cylindre interne (F62).

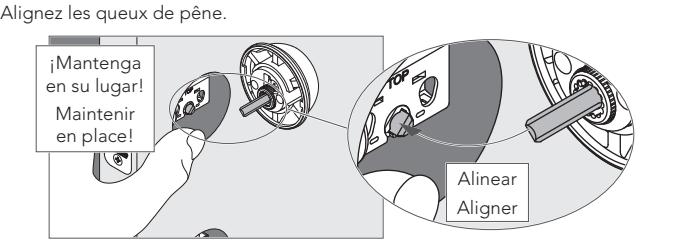

5a Alinee las piezas traseras.
