Conversion de la Série ALX Vandlgard

Pour ALX fonctions: ALX40, ALX44, ALX50, ALX53, ALX70, ALX80

Ces instructions décrivent la conversion des serrures ALX vers ou à partir de la fonction Vandlgard.

Outils et matériel nécessaires:

• petite toile de protection ou chiffon
• gants jetables
• tournevis cruciforme
• outil de retrait du levier
• graisse de blocage

MISE EN GARDE

Portez des lunettes de protection pour éviter tout risque de blessure.

AVANT DE COMMENCER, VÉRIFIEZ QUE LA SERRURE EST DÉVERROUILLÉE

1 Retirez le cylindre, le levier extérieur et la rosette extérieure.

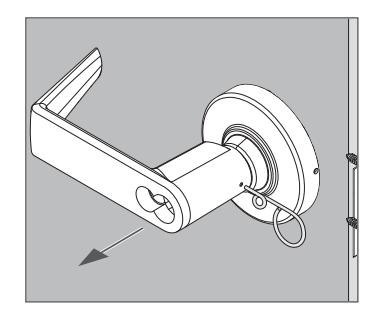

Levier avec cylindre KIL (clé dans le levier)

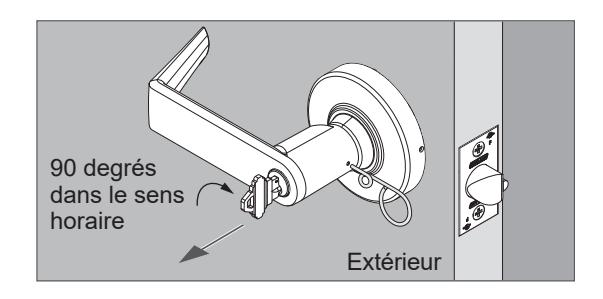

• 1. Insérez la clé et tournez-la de 90 degrés dans le sens horaire.
• 2. Poussez le loquet du levier avec la clé à ergots.
• 3. Retirez le levier tout en appuyant sur la clé à ergots.

Levier avec cylindre IC (interchangeable)

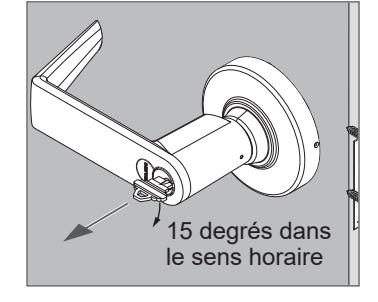

• 1. Insérez la clé de contrôle et tournez de 15 degrés dans le sens horaire.
• 2. Sortez le cylindre.
• 3. Poussez le loquet du levier avec la clé à ergots.
• 4. Retirez le levier tout en appuyant sur la clé à ergots.

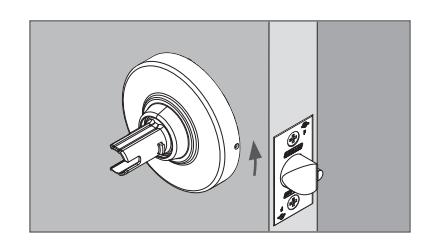

Rosette

• 1. Tournez la rosette dans le sens antihoraire.
• 2. Puis enlevez la rosette.

Service à la clientèle

1-877-671-7011 (U.S.) 800-900-4734 (Canada) www.allegion.com/us

2 Retirez le levier intérieur et la rosette intérieure.

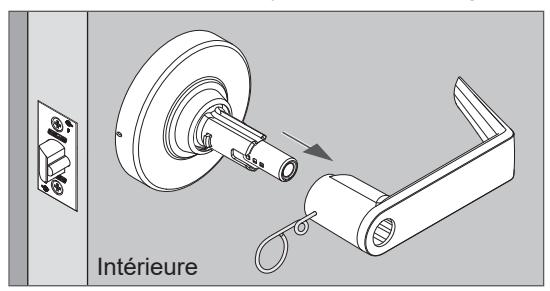

• 2a Poussez le loquet du levier avec la clé à ergots.
• 2b Retirez le levier tout en appuyant sur la clé à ergots.

ALX50 illustré

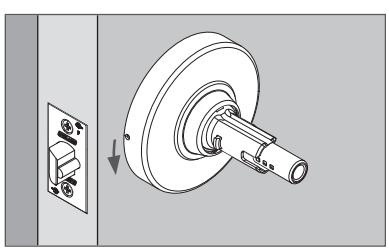

2c Tournez la rosette dans le sens antihoraire.

Puis enlevez la rosette.

3 Retirez la cage à ressort intérieure.

ALX50 illustré

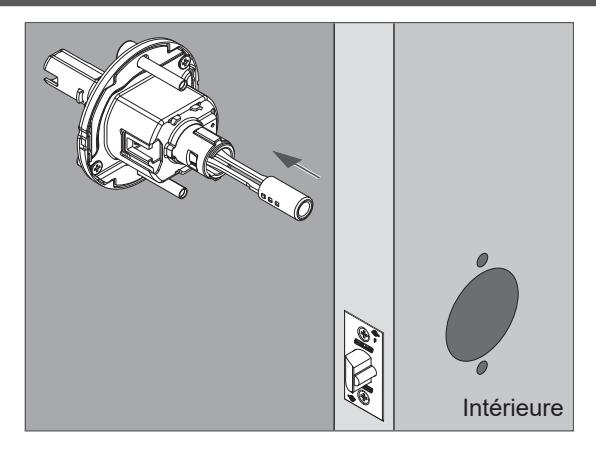

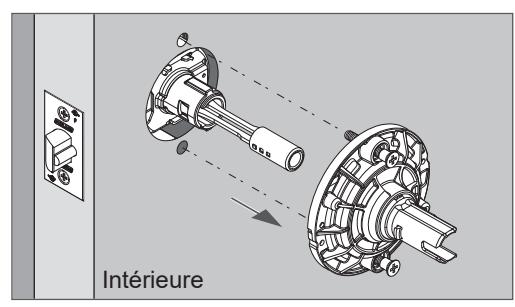

4 Retirez l'ensemble de châssis de la porte.

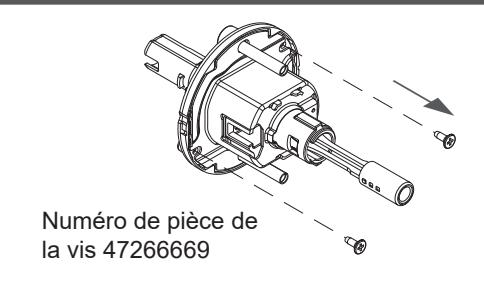

5 Retirez deux vis situées à l'arrière de l'ensemble de châssis.

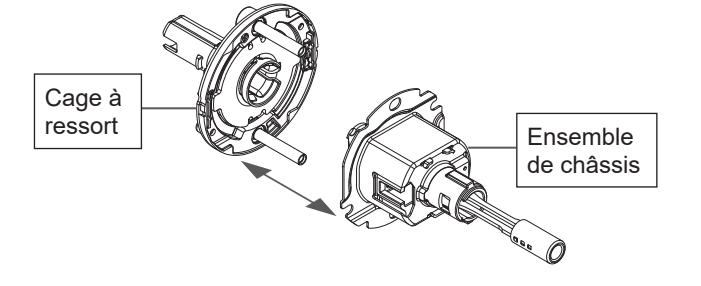

6 Séparez l'ensemble de châssis de la cage à ressort extérieure.

MISE EN GARDE : Séparez les ensembles avec soin, car les ressorts pourraient sortir.

Protégez vos mains et les surfaces de travail de la graisse.

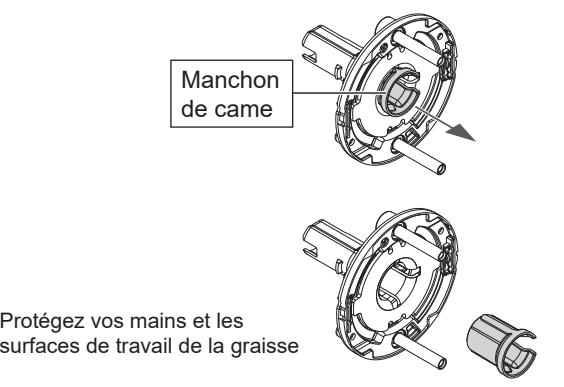

• 7 Déplacez le manchon de came de la clé de la cage à ressort à l'ensemble de châssis.
• 7a Retirez le manchon de came de la clé de la cage à ressort.

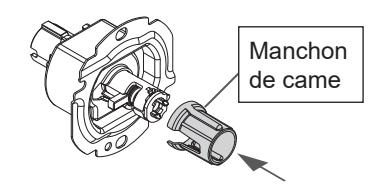

7b Placez le manchon de came de la clé sur l'ensemble de châssis comme indiqué sur l'illustration.

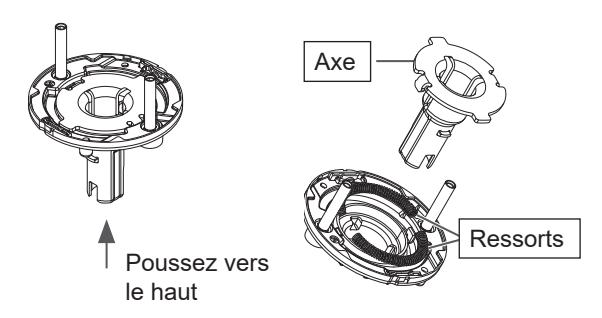

8 Tenez la cage à ressort extérieure avec l'axe tourné vers le bas et poussez l'axe vers le haut pour démonter.

Mise en garde : Les ressorts sortiront de l'ensemble. Gardez les doigts autour des pièces lorsqu'elles sortent.

Protégez vos mains et les surfaces de travail de la graisse.

9 Tournez le boîtier de la cage à ressort et réinstallez les ressorts.

• 9a Mettez le ressort de côté.
• Veillez à ce que les débris ne se trouvent pas sur les ressorts après le démontage.
• Évitez d'essuyer la graisse des ressorts ou de l'intérieur de la cage à ressort.
• 9b Tournez le boîtier de la cage à ressort de 180 degrés.
• Notez la position de départ du « V » et tournez de façon à ce que le « V » soit du côté opposé.

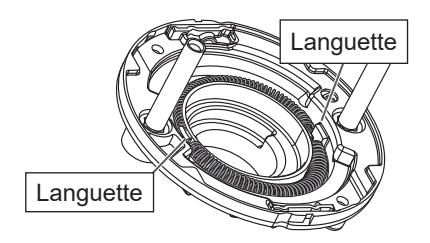

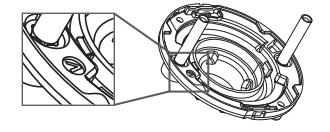

9c Réinstallez les ressorts. Les ressorts s'ajustent contre les languettes comme indiqué sur l'illustration.

MISE EN GARDE : Utilisez les deux mains pour réinstaller chaque ressort, car la tension peut faire ressortir les ressorts.

10 Déterminez la position correcte et réinstallez l'axe.

• 10a Vérifiez le positionnement correct des Vandlgard ou non-Vandlgard :

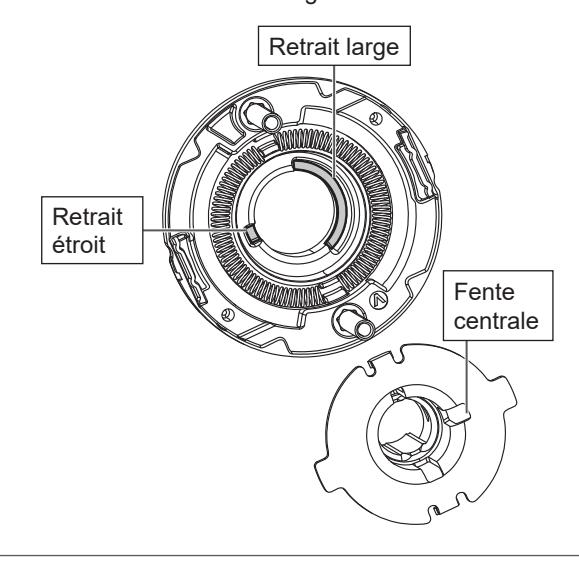

• Pour les Vandlgard (embrayage), la fente centrale de l'axe doit être tournée vers le centre du retrait large et courbé de la cage à ressort (consultez les détails ci-dessous).
• Pour les non-Vandlgard (sans embrayage/levier rigide), la fente centrale est orientée dans la direction opposée, vers le centre du retrait étroit de la cage à ressort.

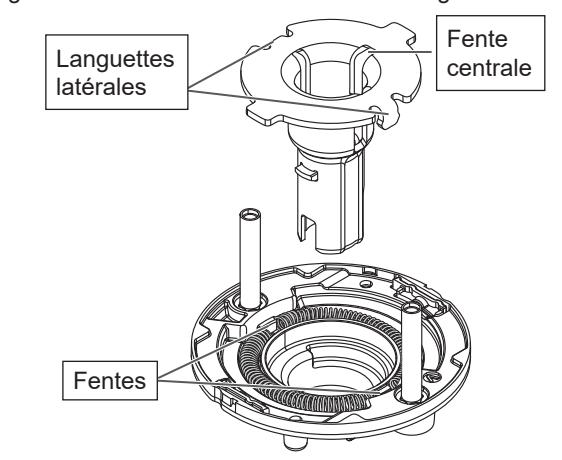

10b Enclenchez l'axe en position avec les languettes latérales alignées avec les fentes du boîtier de la cage à ressort.

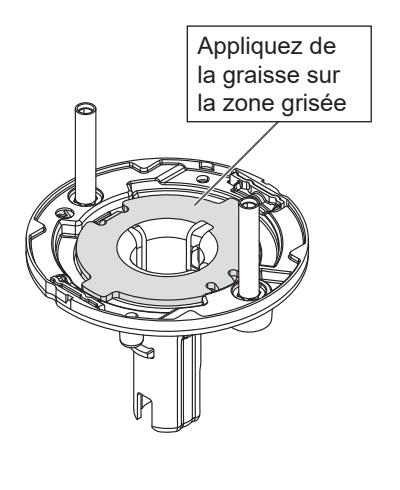

10c Appliquez une fine couche de graisse à serrure sur la bride de l'axe.

11 Réassemblez l'ensemble de châssis et la cage à ressort extérieure.

11a Réassemblez tel qu'illustré.

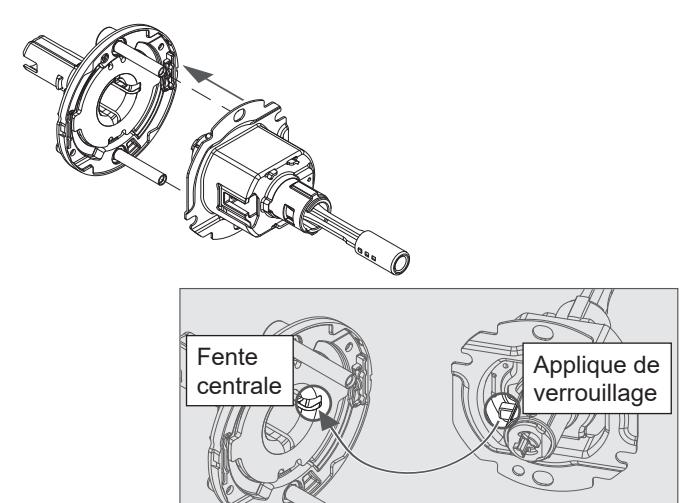

Assurez-vous d'aligner l'applique de verrouillage sur l'ensemble de châssis avec la fente centrale de la cage à ressort.

IMPORTANT! Avant d'installer les vis, vérifiez l'orientation correcte de la cage à ressort (consultez l'étape 11b ci-dessous).

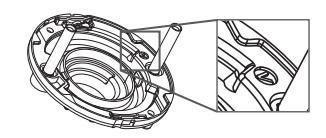

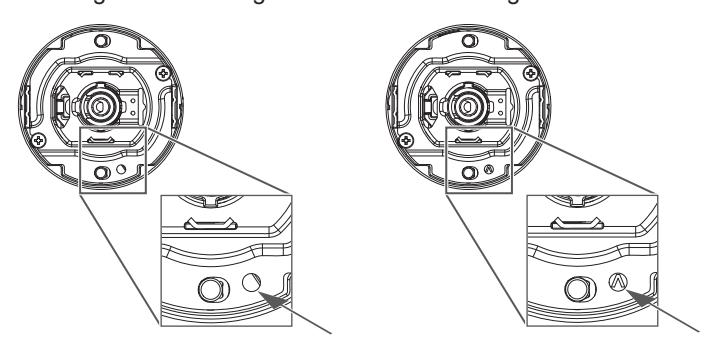

11b Pour vérifier l'orientation correcte, recherchez le « V » dans l'ouverture à côté du support de montage.

Levier rigide non-Vandlgard Levier Vandlgard

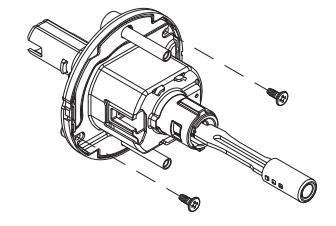

11c Réinstallez deux vis sur la cage à ressort.

N'utilisez pas de perceuse. Ne serrez pas trop fort.
