Schlage Mortise Lock Part Numer Quick Reference Guide
Open the original PDF document
View PDF

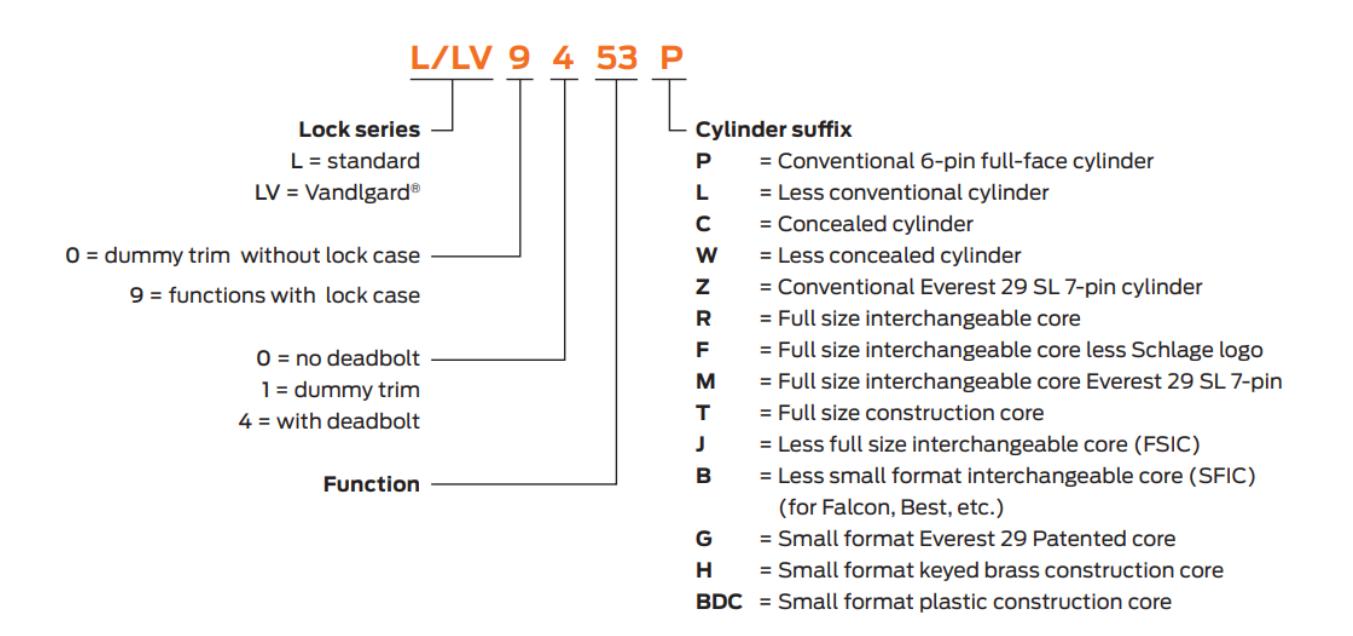

Schlage Part Numer Quick Reference Guide
|
Function
Number |
ANSI | Function | Function Description | ||
|---|---|---|---|---|---|
| Non Keyed Functions | |||||
| L9010 | F01 | Passage latch |
• Latchbolt retracted by lever/knob from
either side at all times • Inside lever always free for immediate egress |
||
| L9025 | F31 | Exit lock | • No outside trim | ||
| • Inside lever always free for immediate egress | |||||
| L9040/LV9040 | F22 |
Bath/bedroom privacy
lock |
• Latchbolt retracted by lever/ knob from
either side unless outside lever is locked by inside thumbturn • Actuating inside lever or closing door unlocks outside lever • To unlock from outside remove emergency button, insert emergency thumbturn in access hole and rotate • Inside lever always free for immediate egress |
||
| L9044/LV9044 | - |
Privacy with coin turn
outside |
• Latchbolt retracted by lever/ knob from
either side unless outside lever is locked by inside thumbturn or outside coin turn • Actuating inside lever, closing door, or rotating outside coin turn unlocks outside lever |
||
| L9440/LV9440 | F19 |
Privacy with deadbolt
and coin turn outside |
• Latchbolt retracted by lever/ knob from
either side • Deadbolt actuated by inside thumbturn or |
||
| outside coin turn | |||
| • Throwing deadbolt locks outside knob/lever | |||
| • Inside lever retracts both deadbolt and | |||
| latchbolt and unlocks outside lever | |||
| • Rotating coin turn retracts deadbolt and | |||
| unlocks outside lever | |||
| • Inside lever always free for immediate egress | |||
| Non Keyed Dummy Functions | |||
| L0170 | Half dummy trim | • Fixed lever/knob on one side | |
| L0172 | Full dummy trim | • Fixed lever/knob on both sides | |
| L9175 | Half dummy trim with | • Fixed lever/knob on one side | |
| lock case | • Includes lock case and blank armor plate | ||
| L9176 | Full dummy trim with | • Fixed lever/knob on both sides | |
| lock case | • Includes lock case and blank armor plate | ||
| Single Cylinder Non-Deadbolt Functions | |||
| L9026 | Exit lock with cylinder | • No outside trim | |
| • Outside cylinder retracts latchbolt | |||
| • Inside lever always free for immediate egress | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is locked | |||
| L9050/LV9050 | F04 | Office and inner entry | • Latchbolt retracted by lever/knob from either |
| lock | side unless outside lever is locked by key or | ||
| thumbturn | |||
| • With outside locked, latchbolt retracted by | |||
| key or inside lever | |||
| • Outside lever locked until unlocked by | |||
| thumbturn or key | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| • Inside lever always free for immediate egress | |||
| L9056/LV9056 | L9050 with automatic | • Latchbolt retracted by lever/ knob from | |
| unlocking | either side unless outside lever is locked by key | ||
| or thumbturn | |||
| • With outside locked, latchbolt retracted by | |||
| key or inside lever | |||
| • Outside lever locked until unlocked by | |||
| thumbturn or key | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| • Inside lever always free for immediate egress | |||
| L9070/LV9070 | F05 | Classroom lock | • Latchbolt retracted by lever/ knob from |
| either side unless outside lever is locked by key | |||
| • Unlocked from outside by key | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| • Inside lever always free for immediate egress | |||
| L9076/LV9076 | F06 | Classroom holdback | • Latchbolt retracted by lever/ knob from |
| lock | either side unless outside lever is locked by key | ||
| • When locked, latchbolt retracted by key or | |||
|
inside lever
• Auxiliary latch deadlocks latchbolt when door |
|
is closed
• Holdback feature activated by turning inside lever/knob and rotating key 360° • Inside lever always free for immediate egress |
|||
|---|---|---|---|
| L9080/LV9080 | F07 | Storeroom lock |
• Latchbolt retracted by lever/knob inside or
key outside • Outside lever/knob is always inoperable • Auxiliary latch deadlocks latchbolt when door is closed • Inside lever always free for immediate egress |
| Single Cylinder Deadbolt Functions | |||
| L9453/LV9453 | F20 | Entrance lock |
• Latchbolt retracted by lever/ knob from
either side unless outside locked by 20° thumbturn rotation • Deadbolt actuation through 90° thumbturn rotation • When locked, outside key or inside lever/knob retracts both deadbolt and latchbolt • Outside lever/knob locked until thumbturn is restored to vertical position • Throwing deadbolt locks outside lever/knob • Auxiliary latch deadlocks latchbolt when door is closed • Inside lever always free for immediate egress |
| L9456/LV9456 | F13 | Corridor lock |
• Latchbolt retracted by lever/ knob from
either side • Deadbolt actuation by key or thumbturn rotation • Throwing deadbolt locks outside lever/knob • Turning inside knob/lever retracts both deadbolt and latchbolt and unlocks outside lever/knob • Inside lever always free for immediate egress |
| L9465 | Closet/storeroom lock |
• Latchbolt retracted by lever/knob from either
side • Deadbolt actuation by key |
|
| L9473 | F21 |
Dormitory/bedroom
lock |
• Latchbolt retracted by lever/ knob from
either side • Deadbolt actuation by outside key or inside thumbturn |
| L9480/LV9480 |
Storeroom lock with
deadbolt |
• Latchbolt retracted by outside key or inside
knob/lever • Outside knob/lever always fixed • Deadbolt actuation by outside key or inside thumbturn • Inside knob/lever actuation retracts both deadbolt and latchbolt • Auxiliary latch deadlocks latchbolt when door is closed • Inside lever always free for immediate egress |
|
| L9485/LV9485 | Faculty/hotel/restroom | • Latchbolt retracted by outside key or inside |
| lock |
knob/ lever
• Outside knob/lever always fixed |
||
|---|---|---|---|
|
• Deadbolt actuation by thumbturn
• All keys (except emergency and display keys) inoperative when deadbolt is thrown |
|||
|
• Inside knob/lever retracts both deadbolt and
latchbolt |
|||
|
• Auxiliary latch deadlocks latchbolt when door
is closed • Inside lever always free for immediate egress |
|||
| L9486/LV9486 | F15 |
L/LV9485 with 09-611
"DO NOT DISTURB" |
• Latchbolt retracted by outside key or inside
knob/lever |
| indicator for rose trim |
• Outside knob/lever always fixed
• Deadbolt actuation by thumbturn |
||
|
• When deadbolt is thrown "DO NOT DISTURB"
message is displayed and all keys (except |
|||
|
emergency and display keys) become
inoperative • Inside knob/lever retracts both deadbolt and |
|||
|
latchbolt
• Auxiliary latch deadlocks latchbolt when door |
|||
|
is closed
• Inside lever always free for immediate egress |
|||
|
L9486 x L583-375
LV9486 x L583-375 |
L/LV9485 with
"OCCUPIED" indicator |
• Latchbolt retracted by outside key or inside
knob/lever |
|
| for rose trim |
• Outside knob/lever always fixed
• Deadbolt actuation by thumbturn |
||
|
• When deadbolt is thrown "OCCUPIED"
message is displayed and all keys (except emergency and display keys) become |
|||
|
inoperative
• Inside knob/lever retracts both deadbolt and latchbolt |
|||
|
• Auxiliary latch deadlocks latchbolt when door
is closed |
|||
| L9496 | Privacy with 09-611 |
• Inside lever always free for immediate egress
• Latchbolt retracted by knob/ lever from |
|
|
"OCCUPIED" indicator
for rose trim |
either side
• Deadbolt actuation by outside key or inside |
||
|
thumbturn
• Thrown deadbolt displays "OCCUPIED" |
|||
|
message and locks outside lever
• Inside knob/lever retracts both deadbolt and latchbolt and unlocks outside lever |
|||
| • Inside lever always free for immediate egress | |||
|
Double cylinder non-deadbolt functions
L9060/LV9060 |
F09 | Apartment entrance | • Latchbolt retracted by knob/ lever from |
| lock |
either side unless outside is locked by key from
inside • When locked, latchbolt retracted by outside |
||
| key or inside knob/lever |
| • Auxiliary latch deadlocks latchbolt when door | |||
|---|---|---|---|
| is closed | |||
| • Inside lever always free for immediate egress | |||
| L9071/LV9071 | F32 | Classroom security lock | • Latchbolt retracted by knob/ lever from |
| either side unless outside is locked by key from | |||
| either side | |||
| • When locked, latchbolt retracted by outside | |||
| key or inside knob/lever | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
|
• Inside lever always
free for immediate egress |
|||
| L9077/LV9077 | Classroom security | • Latchbolt retracted by knob/ lever from | |
| holdback lock | either side unless outside is locked by key from | ||
| either side | |||
| • When locked, latchbolt retracted by outside | |||
| key or inside knob/lever | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| • Rotate inside lever/knob and turn key 360° to | |||
| enable holdback feature | |||
| • Inside lever always free for immediate egress | |||
| L9082/LV9082 | F30 | Institution lock | • Latchbolt retracted by key from either side |
| • Knob/lever on both sides always inoperative | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| Double Cylinder Deadbolt Functions | |||
| L9457/LV9457 | F33 | Classroom security lock | • Latchbolt retracted by lever/ knob from |
| with deadbolt | either side | ||
| • Deadbolt actuated by either key | |||
| • Throwing deadbolt locks outside lever/knob | |||
| • Actuating inside lever/knob retracts both | |||
| deadbolt and latchbolt and unlocks outside | |||
| lever | |||
|
• Inside lever always free
for immediate egress |
|||
| L9458/LV9458 | F34 | Classroom security lock | • Latchbolt retracted by knob/ lever from |
| w/ deadbolt and | either side | ||
| auxiliary latch | • Deadbolt actuated by either key | ||
| • When door is locked outside lever inoperative | |||
| • Inside lever retracts deadbolt and latchbolt | |||
| and unlocks outside lever | |||
| • Auxiliary latch deadlocks latchbolt when door | |||
| is closed | |||
| • Inside lever always free for immediate egress | |||
| L9466 | F14 | Store/utility room lock | • Latchbolt retracted by knob/ lever from |
| with deadbolt | either side | ||
| • Deadbolt actuated by either key | |||
| Mortise Deadlock Functions | |||
| L9460 | F17 | Cylinder x thumbturn | • Deadbolt actuated by key or thumbturn |
| lock | |||
|
L9462
L9463 |
F16
F29 |
Double cylinder lock
Classroom lock |
• Deadbolt actuated by either key
Deadbolt actuated by key |
|
• Thumbturn retracts deadbolt but cannot
extend it |
|||
|---|---|---|---|
| L9464 | F18 | Cylinder lock |
• Deadbolt actuated by key • No trim opposite
side |
