Schlage JH60 JH62 J Series Handleset Installation Instruction

Open the original PDF document

JH60/JH62

Instrucciones de instalación Installation Instructions Notice d'installation

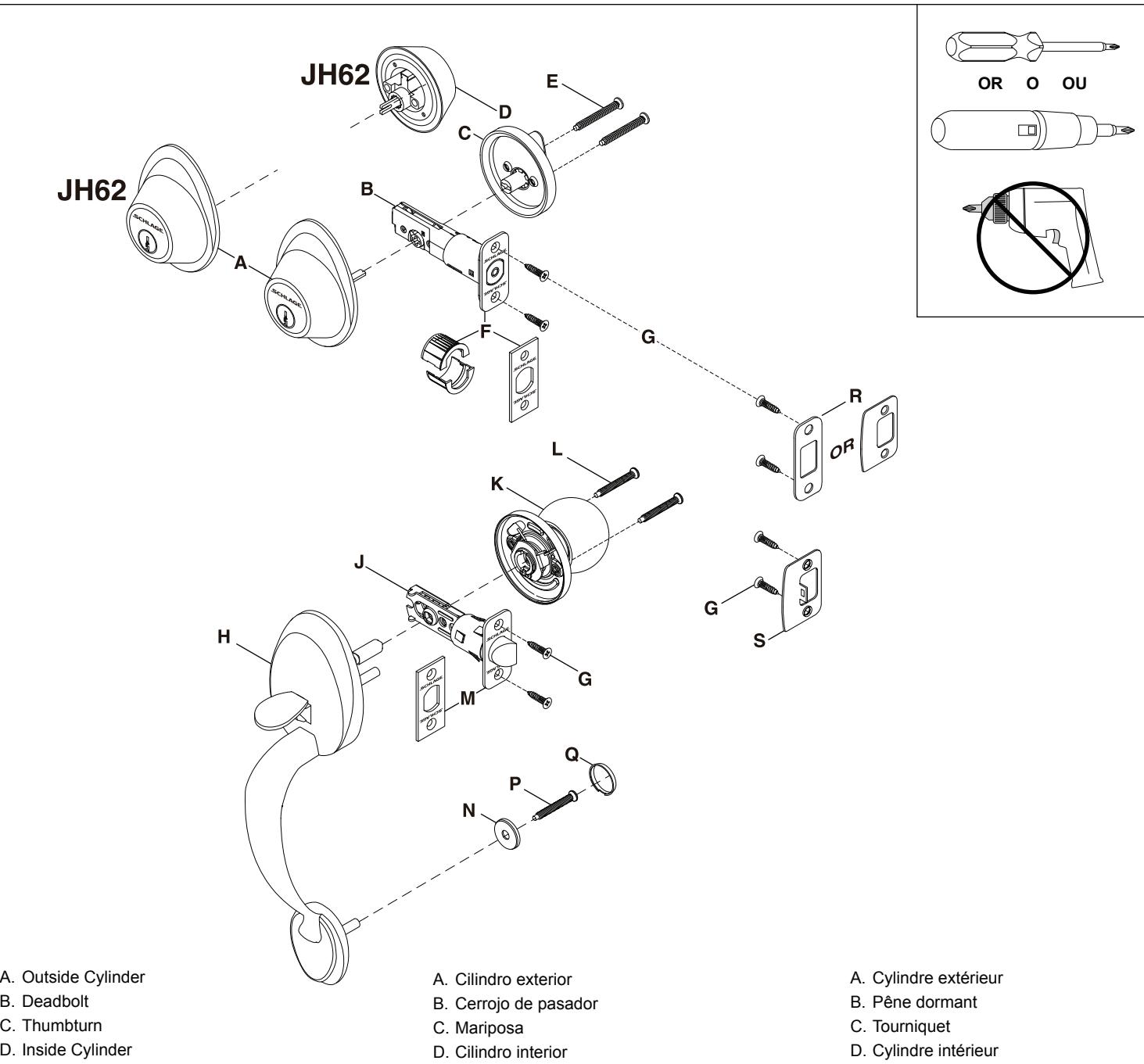

B. Deadbolt
E. Mounting Screws
F. Faceplate (choice of 3)
G. Latch/Strike Screws
H. Handleset
J. Latch
K. Inside Knob
L. Knob Screws
M. Latch Faceplate (choice of 2)
N. Washer
P. Handleset Screw
Q. Screw Cover
R. Deadbolt Strike
S. Latch Strike

E. Tornillos de montaje
F. Placa delantera (opciòn de 3)
G. Tornillos del pestillo/placa hembra
H. Conjunto de la manija
J. Pestillo
K. Perilla interior
L. Vis de perilla
M. Placa delantera del pestillo (opciòn de 2)
N. Arandela
P. Vis de conjunto de la manivela
Q. Cubierta del tornillo
R. Placa hembra del pasador
S. Placa hembra del pestillo

E. Vis de montage
F. Têtière (choix de 3)
G. Vis du verrou/de la gâche
H. Poignée
J. Verrou
K. Bouton intérieur
L. Vis de bouton
M. Têtière du verrou (choix de 2)
N. Rondelle
P. Vis de poignée
Q. Cache-vis
R. Gâche de pêne dormant
S. Gâche de verrou

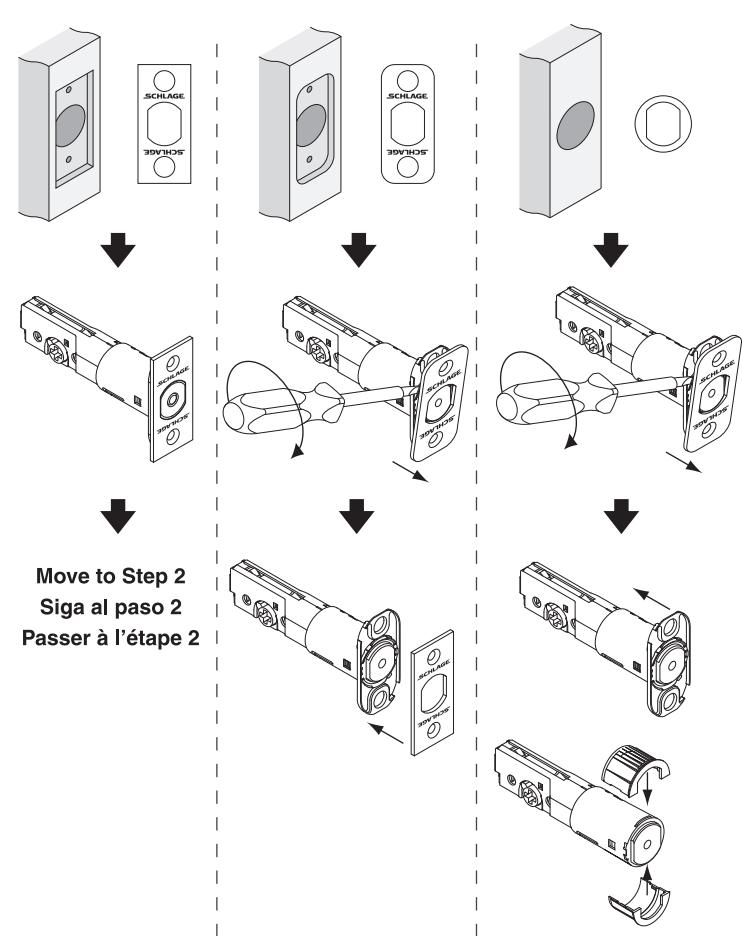

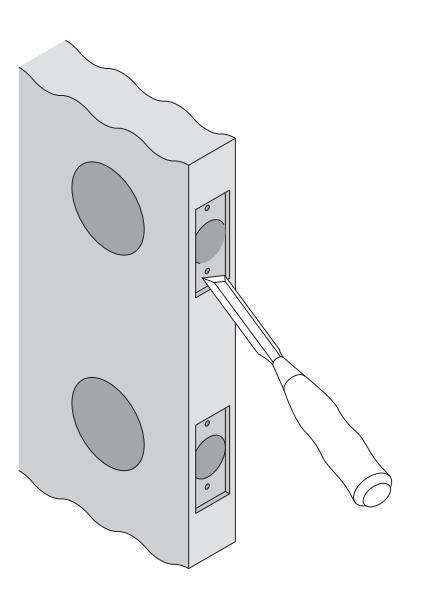

Choose Faceplate to Match Door Escoja la placa delantera para emparejar la puerta Choisir la têtière pour égaler la porte 1

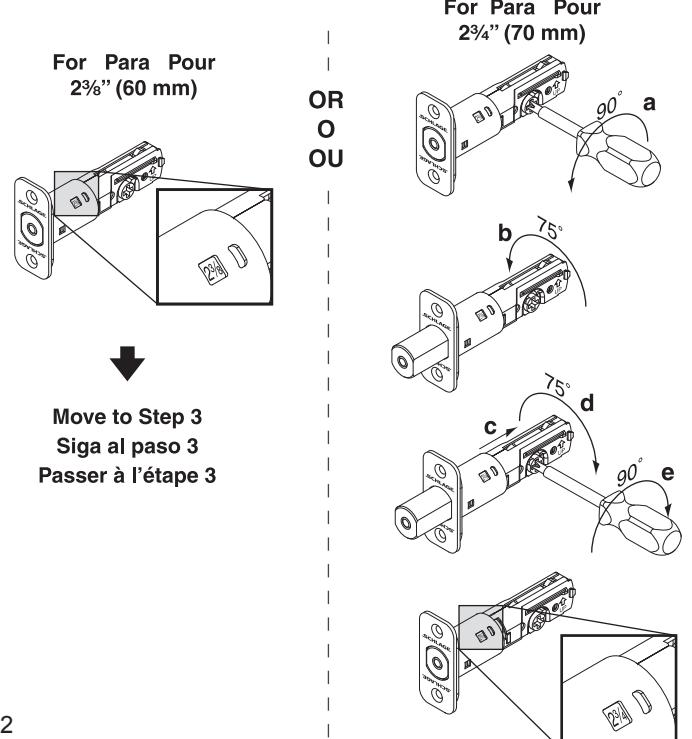

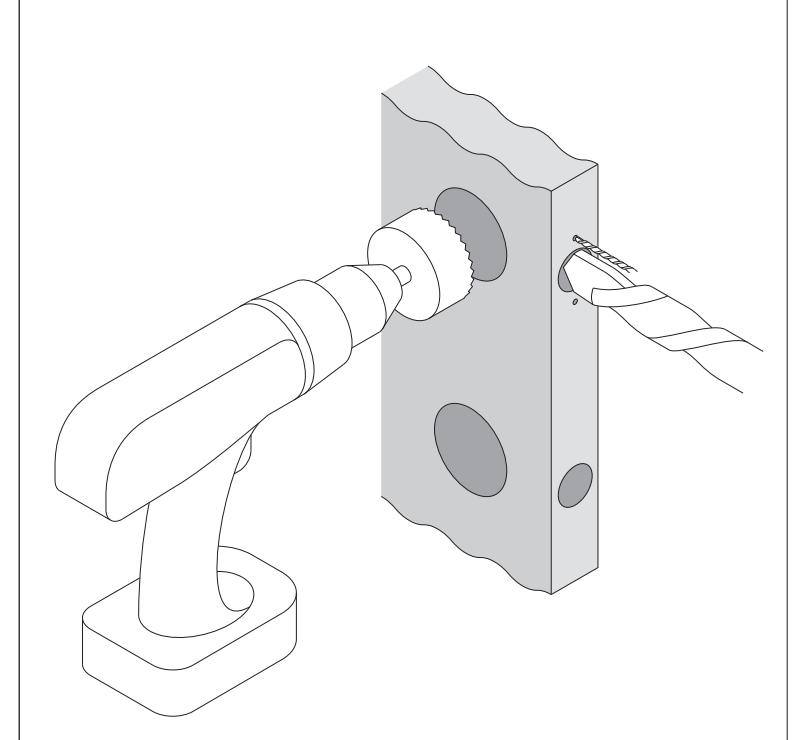

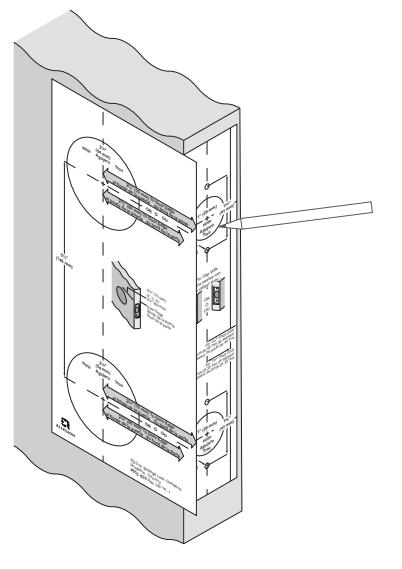

Choose Deadbolt Backset Escoja la entrada del pasador Choisir le broche du pêne dormant 2

OR O OU

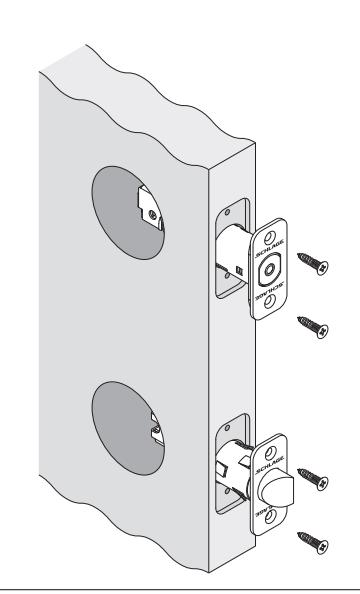

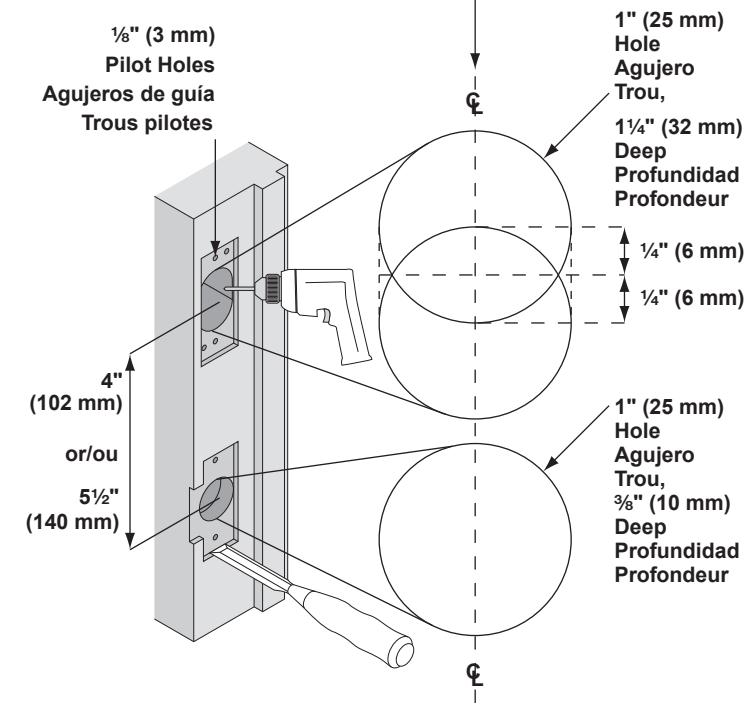

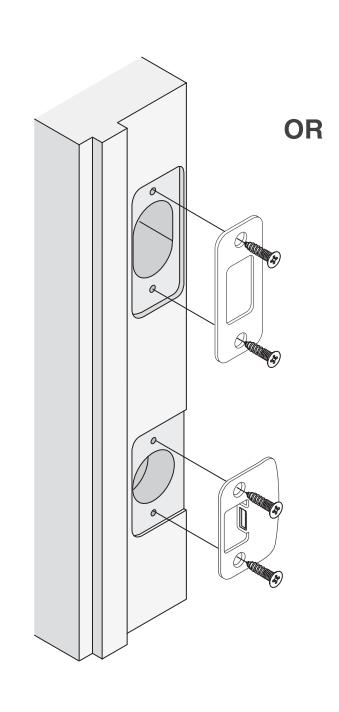

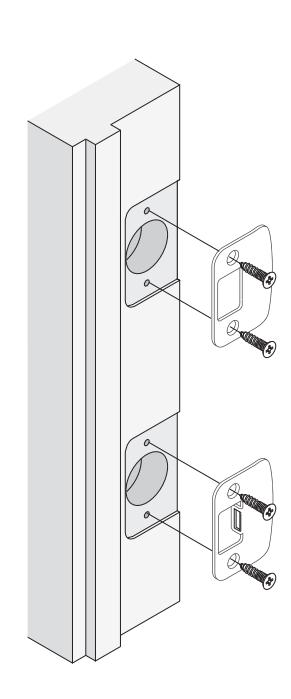

Install Latch and Deadbolt Instale el pestillo y el cerrojo de pasador Installer le verrou et le pêne dormant 4

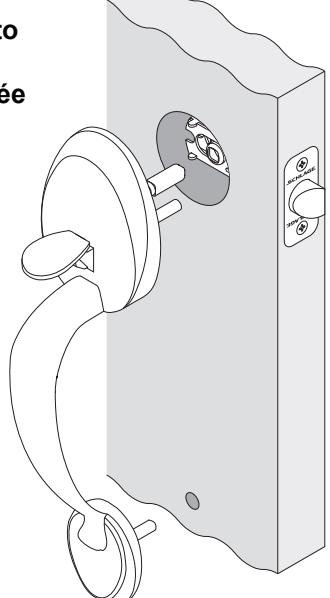

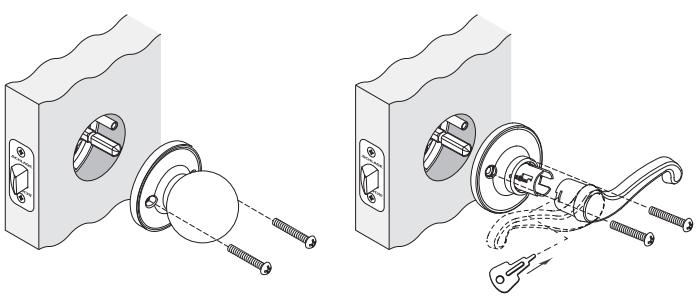

Install Handleset Instale el conjunto de la manija Installer la poignée 5

6 9

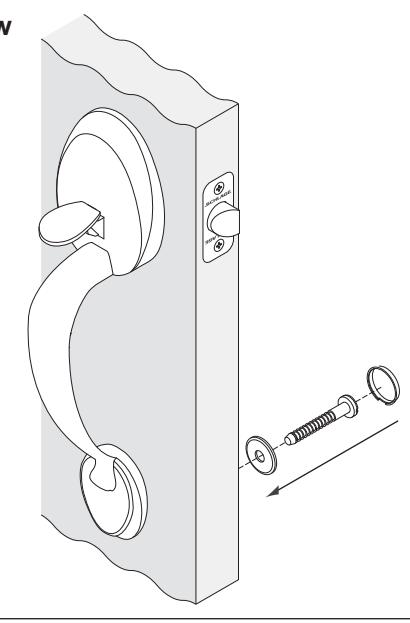

7 Install Handleset Screw Instale el tornillo del conjunto de la manija

Installer le vis de poignée

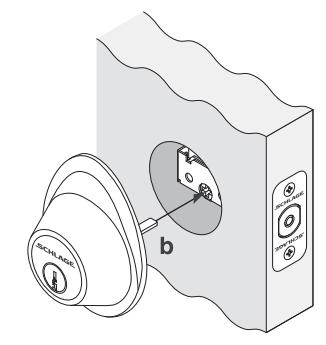

8 Install Outside Cylinder Instale el cilindro exterior Installer le cylindre extérieur

STOP

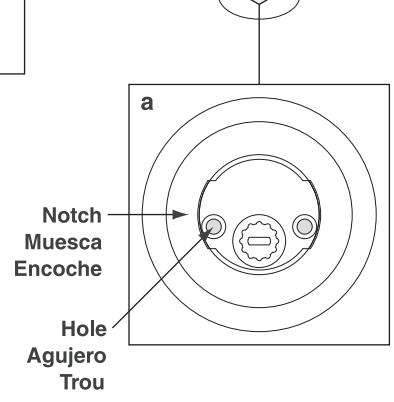

Align Holes with Notches Before Installing

Aline los agujeros con las muescas antes de instaler

Aligner les trous avec les encoches avant l'installation

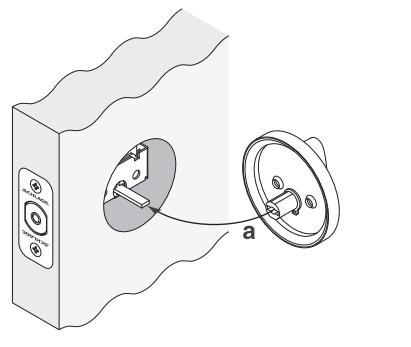

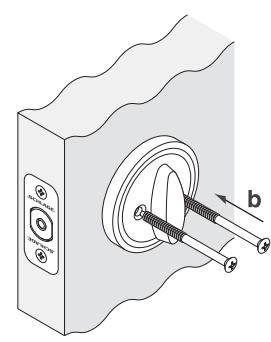

Install Thumbturn (Single Cylinder Functions) Instale la mariposa (Functiones de solo cilindro) Installer le tourniquet (Fonctions d'cylindre seul)

OR O OU

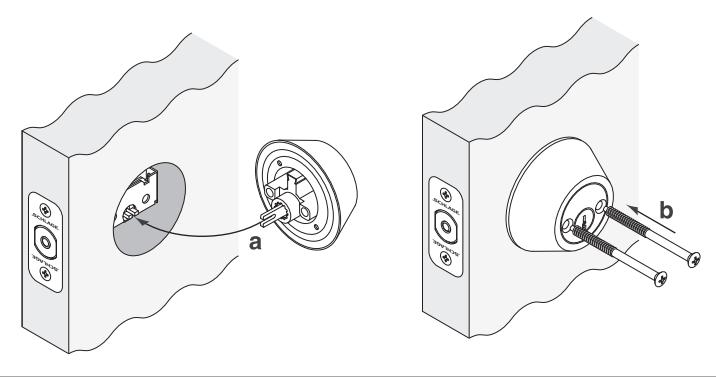

Install Inside Cylinder (Double Cylinder Functions) Install el cilindro interior (Fonciones de doble cilindro) Installer le cylindre intérieur (Fonctions de double cylindre)
