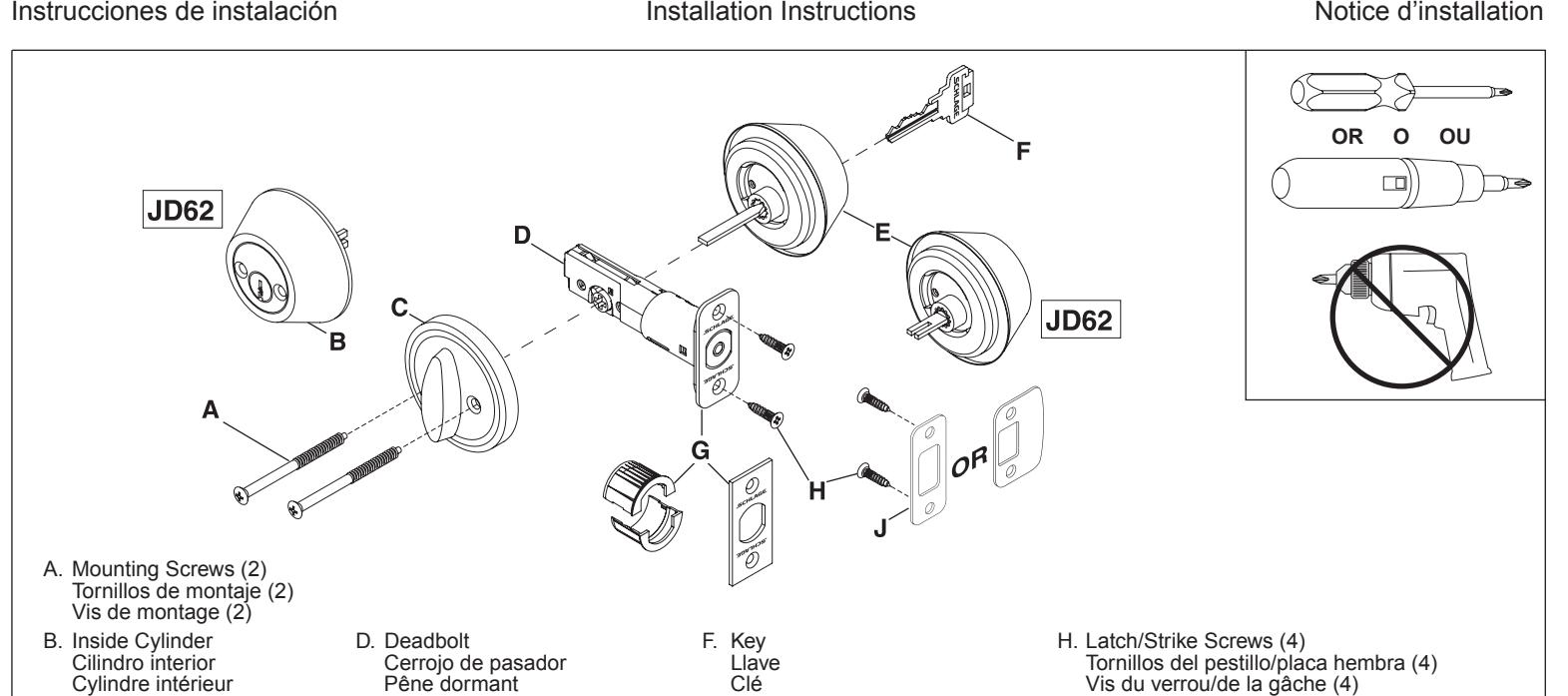

C. Thumbturn Mariposa Tourniquet

JD60/JD62

Instrucciones de instalación

G. Faceplate (choice of 3) Placa delantera (opciòn de 3)

1 Choose Faceplate to Match Door Escoja la placa delantera para emparejar la puerta Choisir la têtière pour égaler la porte

E. Outside Cylinder Cilindro exterior Cylindre extérieur

• Move to Step 2 Siga al paso 2 Passer à l'étape 2

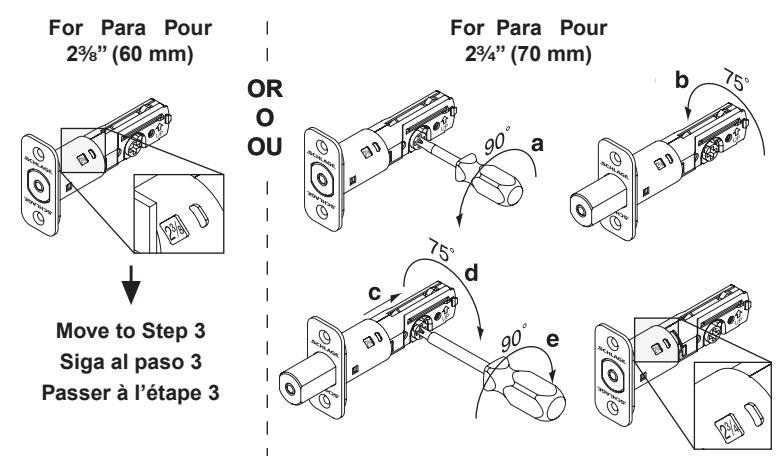

• Choose Deadbolt Backset Escoja la entrada del pasador Choisir le broche du pêne dormant Têtière (choix de 3) Gâche 2

J. Strike

Placa hembra

Install Deadbolt Instale el cerrojo de pasador Installer le pêne dormant 3 Wood Block (not included) Bloque de madera (no incluido) Bloc en bois (non inclus) OR O OU Top Tapa Haut

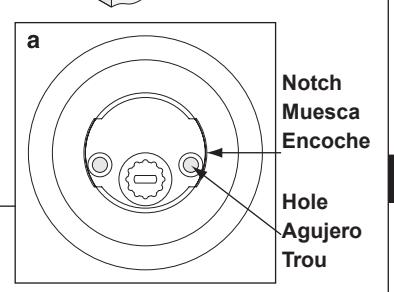

Align holes with notches before installing

Aline los agujeros con las muescas antes de instaler

Aligner les trous avec les encoches avant l'installation

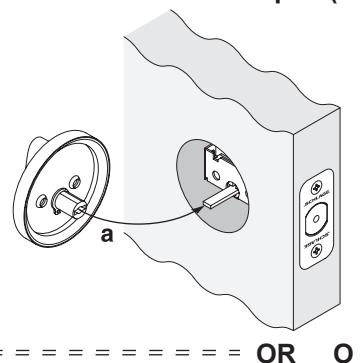

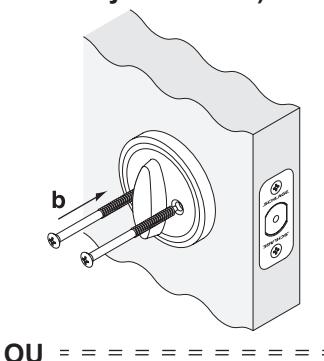

Install Thumbturn (Single Cylinder Functions) Instale la mariposa (Funciones del solo cilindro) Installer le tourniquet (Fonction d'cylindre seul)

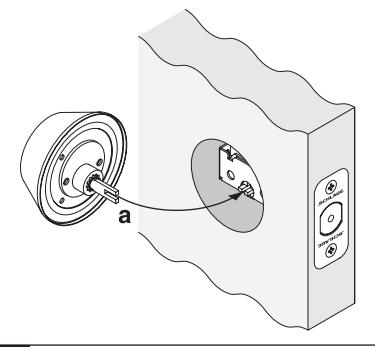

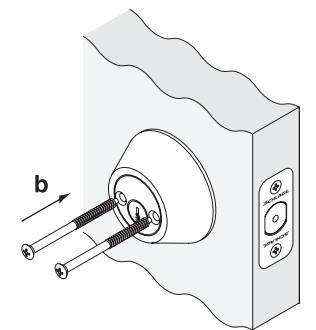

Install Inside Cylinder (Double Cylinder Functions) Instale el cilindro interior (Funciones del cilindro doble) Installer le cylindre intérieur (Fonctions de double cylindre)

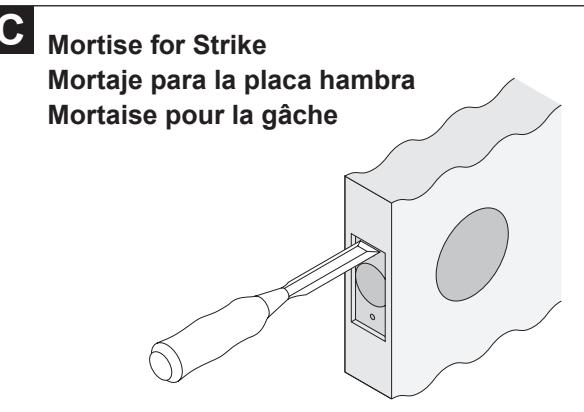

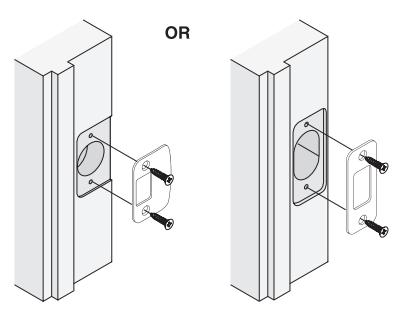

Install Strike Instale la placa hembra Installer la gâche

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011

www.allegion.com/us

Door Preparation Preparación de la puerta Préparation de la porte

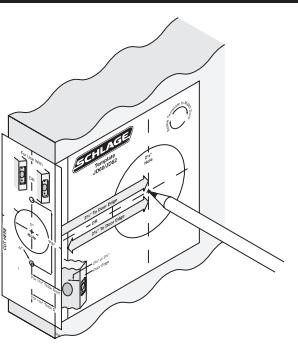

Mark Door Marque la puerta Marquer la porte

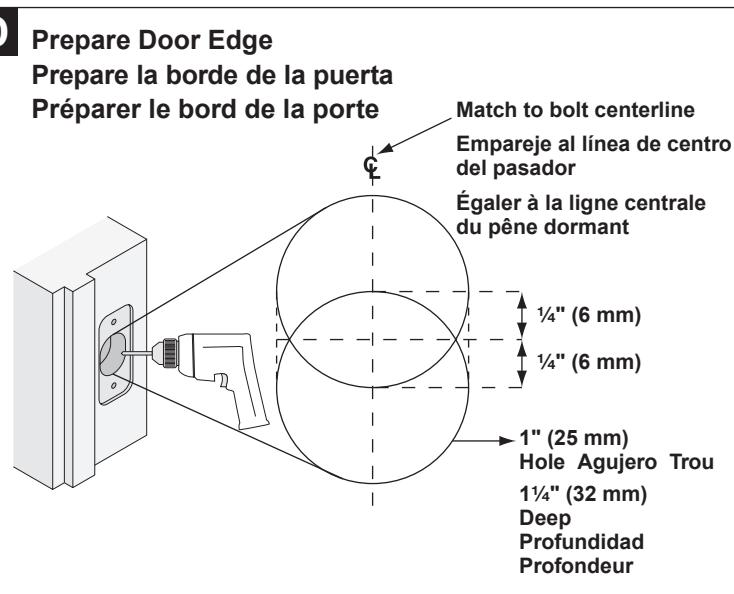

Drill Holes Taladre los agujeros Forer les trous

© Allegion 2014 Printed in China P515-483 Rev. 08/14-e
