SCHLAGE CYLINDER ASSEMBLY ADDENDUM

FOR REGAL CURVED LEVER (75) TRILOGY MODELS ONLY

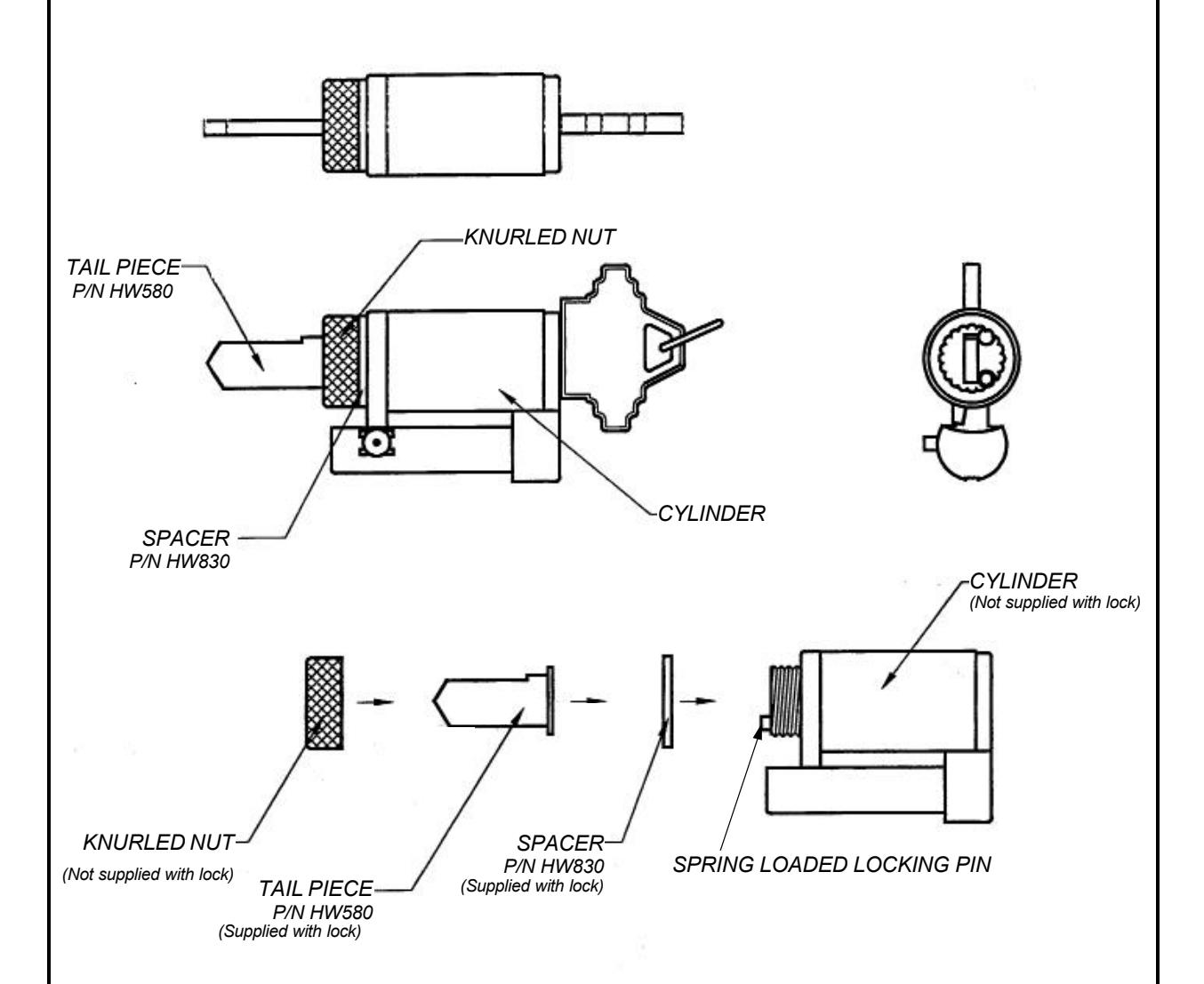

ASSEMBLY PROCEDURE:

  • 1. REMOVE ORIGINAL TAIL PIECE: DEPRESS THE SPRING LOADED LOCKING PIN AND UNSCREW THE KNURLED NUT.
  • 2. PLACE SPACER (PROVIDED) ON CYLINDER, AS SHOWN.
  • 3. PLACE TAIL PIECE IN VERTICAL POSITION (AS SHOWN).
  • 4. ASSEMBLE THE KNURLED NUT: DEPRESS THE SPRING LOADED LOCKING PIN, THEN SCREW BACK ON THE KNURLED NUT.
  • 5. CHECK FOR PROPER CLEREANCE FOR ROTATION OF THE CYLINDER AND MAKE SURE THAT THE SPRING LOADED PIN IS LOCKED WITH THE NUT.

WI1037A 03/01
