Privacy function kit

*P518-614*

P518-614 Keep this kit!

Model FC21

Installing the privacy pin changes the function of the lock from non-locking to locking.

AFTER installing interior chassis and trim, but before installing the knob/lever:

1 Install the pin cap.

5 Remove the pin cap.

2 Confirm slot position.

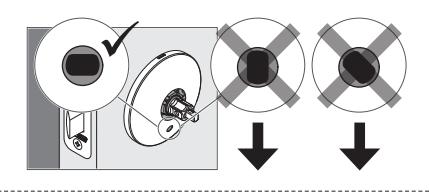

Look inside hole in trim. Slot in chassis MUST be horizontal, as shown.

Slot not horizontal? Gently insert pin into slot and rotate to the left until it stops. Confirm the position again.

6 Install the interior knob/lever.

6a Push knob/lever firmly into place.

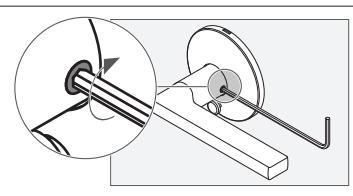

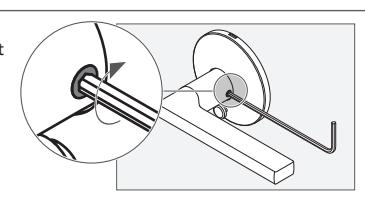

6b Then tighten set screw.

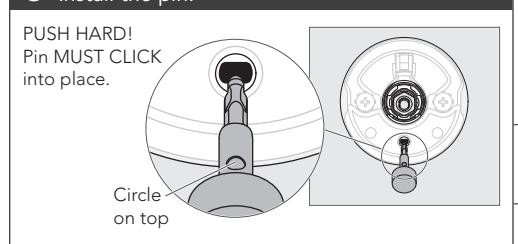

3 Install the pin.

7 Test the privacy function.

L TEST WITH DOOR OPEN to avoid being locked in or out!

7b Use the emergency unlock tool to unlock the lock.

Make sure to push the pin all the way in during step 3.

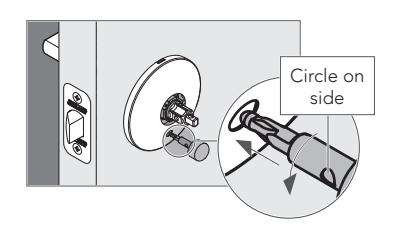

4 Rotate the pin to the right, until it stops.

L If you can easily pull the pin out, it is not clicked into place. Make sure it is clicked in before rotating.

Juego de funciones de privacidad Modelo FC21

¡Guarde este juego!

Cuando se instala el pasador de privacidad se cambia la

LUEGO de instalar el chasis interior y la moldura, pero antes de instalar la perilla/manija:

función de la cerradura de no bloqueo a bloqueo.

1 Instale la tapa del pasador.

5 Quite la tapa del pasador.

2 Confirme la posición de la ranura.

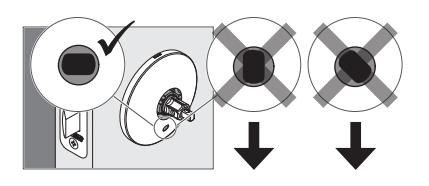

Mire dentro del orificio de la moldura. La ranura en el chasis DEBE estar horizontal, como se muestra en la imagen.

¿La ranura no está horizontal? Inserte suavemente el pasador en la ranura y gírelo hacia la izquierda hasta

que se detenga. Confirme la posición nuevamente.

3 Instale el pasador.

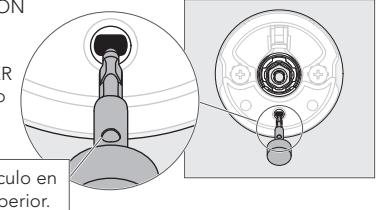

¡EMPUJE CON FUERZA! El pasador DEBE HACER CLIC cuando esté en su lugar.

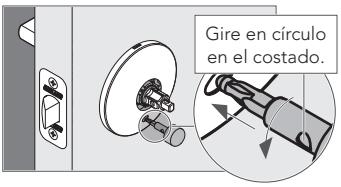

Gire en círculo en la parte superior.

4 Gire el pasador hacia la derecha, hasta que se detenga.

L Si le es fácil sacar el pasador, no ha hecho clic en el lugar apropiado. Asegúrese de que haga clic antes de rotarlo.

6 Instale la perilla/manija interior.

6a Empuje la perilla/manija firmemente para colocarlas en su lugar.

6b Luego, apriete el tornillo de fijación.

7 Verifique la función de privacidad.

L ¡Haga la prueba CON LA PUERTA ABIERTA para evitar quedarse encerrado!

7b Use la herramienta de desbloqueo de emergencia para poder destrabar la cerradura.

cerradura? De no ser así, vuelva al paso 1. Asegúrese de empujar el pasador hasta el final en el paso 3.
