SP-DS5061 4625 X 275

Open the original PDF document

View PDF

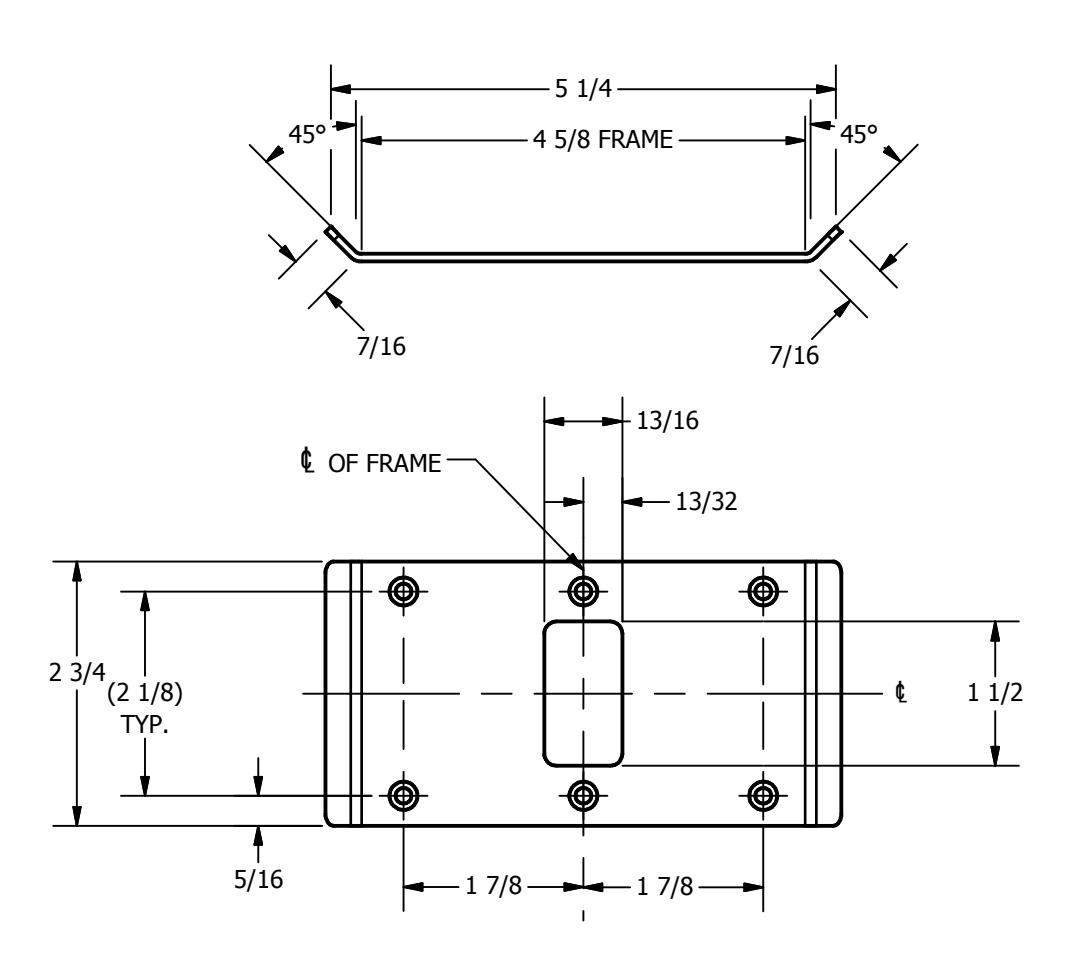

SP-DS5061 CUSTOM DOUBLE LIPPED STRIKE

FOR 1-3/4" CENTER HUNG DOOR, MORTISE LOCK, NO DEADBOLT, 4-5/8" FRAME

ORDER #:
ORDER DATE:
CUSTOMER:
CUSTOMER PO#:
MATERIAL:
QUANTITY:

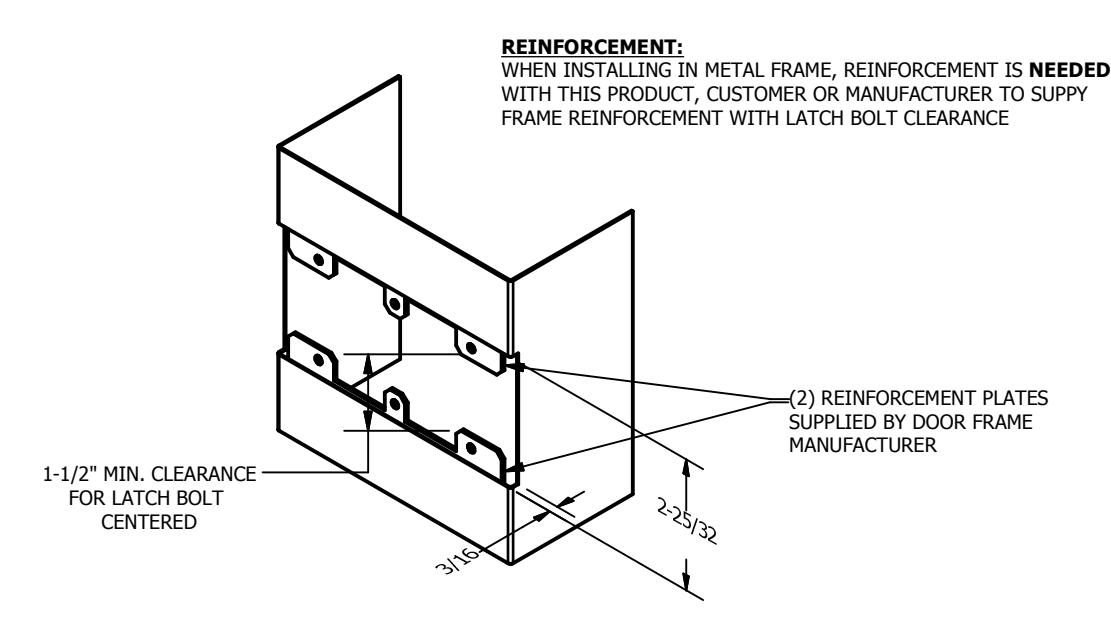

CUT-OUT FOR METAL JAMB

NOTE:

  • 1. HORIZONTAL CENTERLINE OF PLATE TO MATCH HORIZONTAL CENTERLINE OF CUTOUT.
  • 2. SCREWS 8-32 X 3/8" UNDERCUT F.H.M.S.
  • 3. R.H. DOOR SHOWN, L.H. OPPOSITE

Architectural Builders Hardware Mfg., Inc.

1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224) www.abhmfg.com Email: abhinfo@abhmfg.com
