SP-DS5024 CUSTOM DOUBLE LIPPED STRIKE

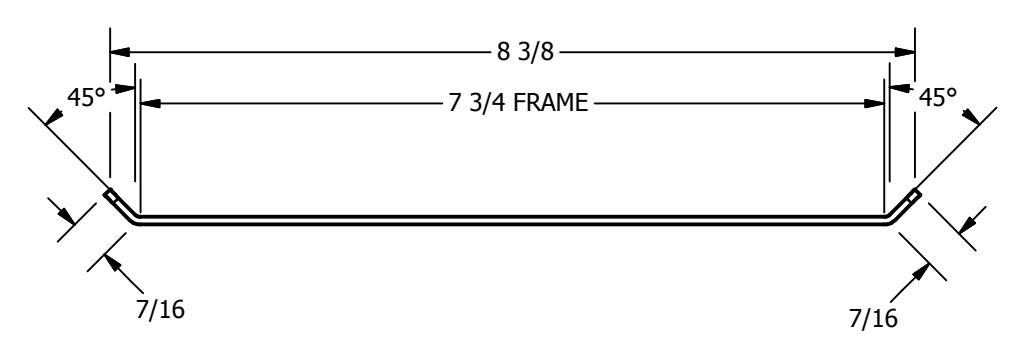

FOR 1-3/4" CENTER HUNG DOOR, CYLINDRICAL LATCH, 7-3/4" FRAME

ORDER #:______ ORDER DATE:_____ CUSTOMER:_____ CUSTOMER PO#:_____ MATERIAL:____ OUANTITY:

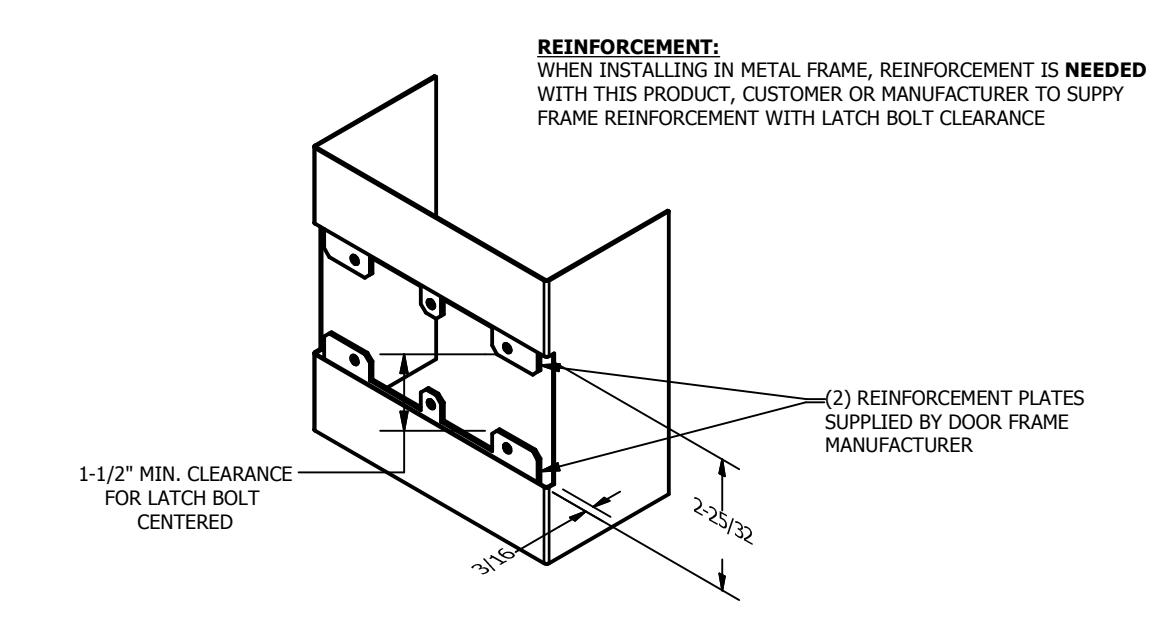

CUT-OUT FOR METAL JAMB

NOTE:

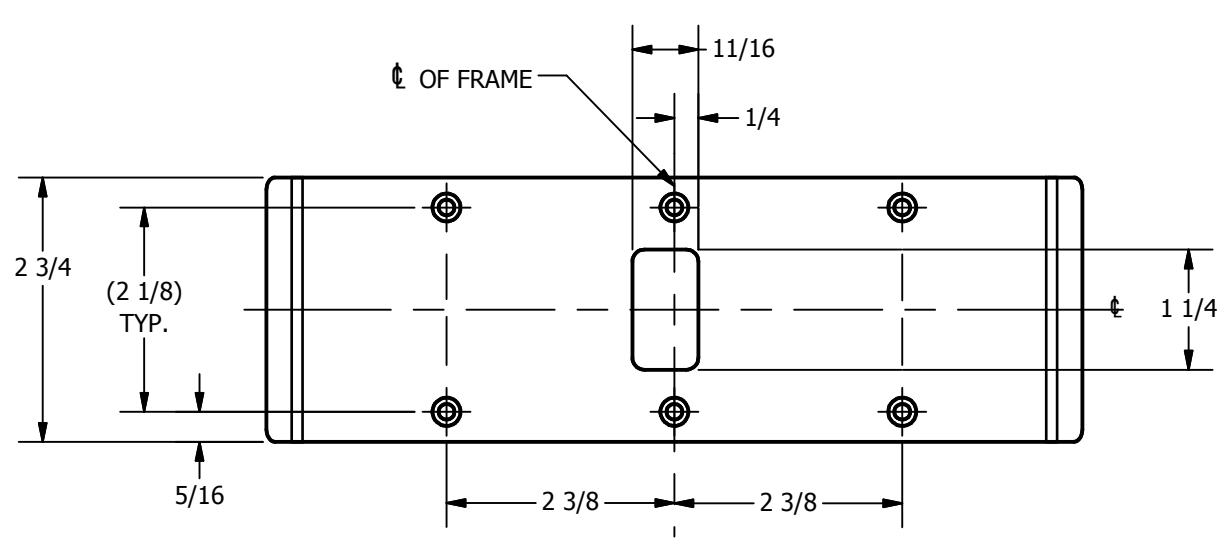

  • 1. HORIZONTAL CENTERLINE OF PLATE TO MATCH HORIZONTAL CENTERLINE OF CUTOUT.
  • 2. SCREWS 8-32 X 3/8" UNDERCUT F.H.M.S.
  • 3. R.H. DOOR SHOWN, L.H. OPPOSITE

Architectural Builders Hardware Mfg., Inc.

1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224) www.abhmfg.com Email: abhinfo@abhmfg.com
