SP-CR4563 11125 x 4875 SCHLAGE

Open the original PDF document

View PDF

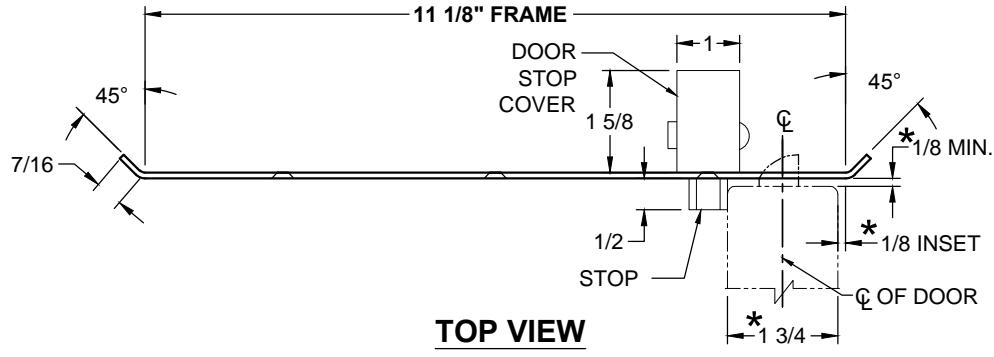

CUSTOM SCRM4550 DOUBLE-LIPPED STRIKE & RESCUE STOP COMBO

  • 1-3/4" THICK DOOR
  • 1/8" INSET DOOR
  • SCHLAGE MORTISE LOCK W / DEAD BOLT
  • 11-1/8" FRAME

STOP IS SPRING LOADED MAKING PART NON-HANDED BUT INSTALLATION IS STILL HANDED

1/8 INSET ABH DOOR STOP COVER DIMENSIONS MAY NOT MATCH OTHER OF DOOR MANUFACTURERS

NOTE:

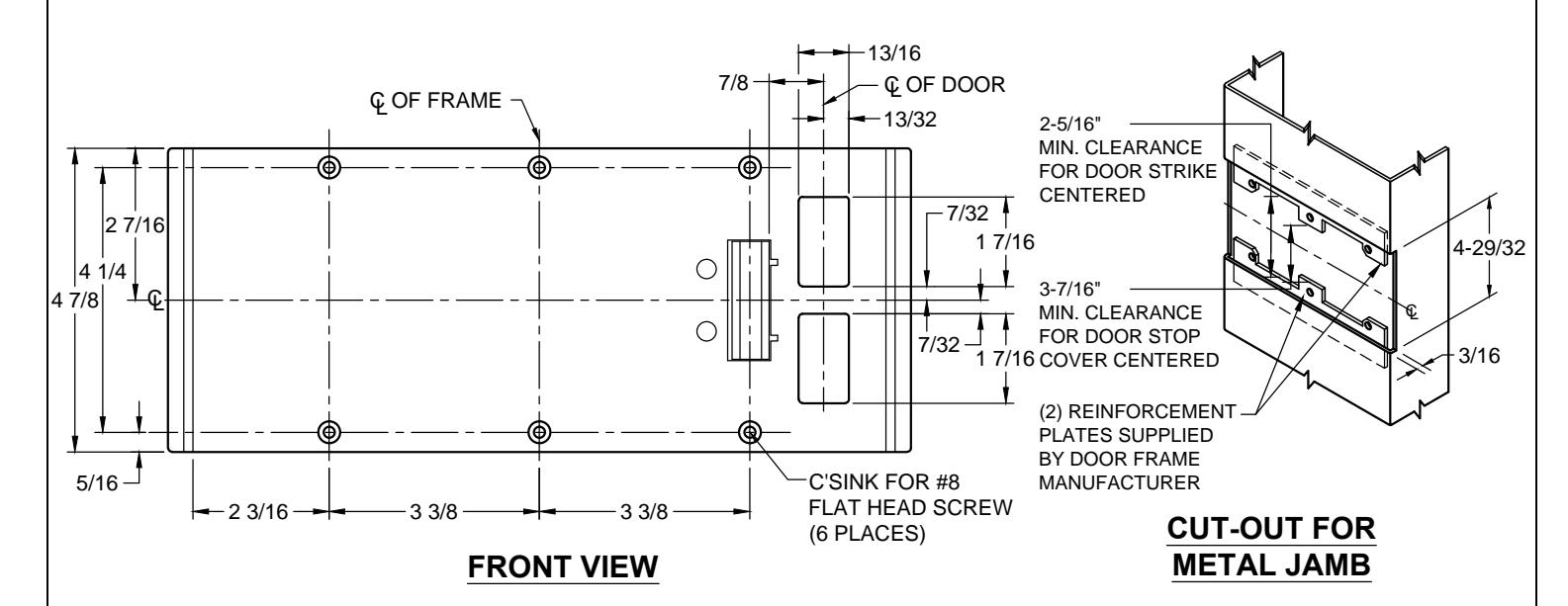

  • HORIZONTAL CENTERLINE OF PLATE TO MATCH HORIZONTAL CENTERLINE OF CUT-OUT.
  • 2. SCREWS 8-32 x 3/8" UNDERCUT F.H.M.S.
  • 3. R.H. DOOR SHOWN, L.H. OPPOSITE
  • 4. DO NOT SCALE DRAWING.
  • 5. FOR CUSTOM RESCUE DOOR STOP CONSULT FACTORY.

REINFORCEMENT:

WHEN INSTALLING IN METAL FRAME, REINFORCEMENT IS NEEDED WITH THIS PRODUCT, CUSTOMER OR MANUFACTURER TO SUPPLY FRAME REINFORCEMENT WITH LATCH BOLT CLEARANCE.

★ = CRITICAL DIMENSION MUST BE FOLLOWED

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

630.875.9900; FAX 800.9FAXABH (932.9224)

SP-CR4563 11.125x4.875 SCHLAGE.DWG

SP-CR4563

© 2016 ABH Mfg., Inc. printed in USA

ISSUED 12-19-16
