SOSS Door Hardware Overlay Applications Detail
Open the original PDF document
View PDF

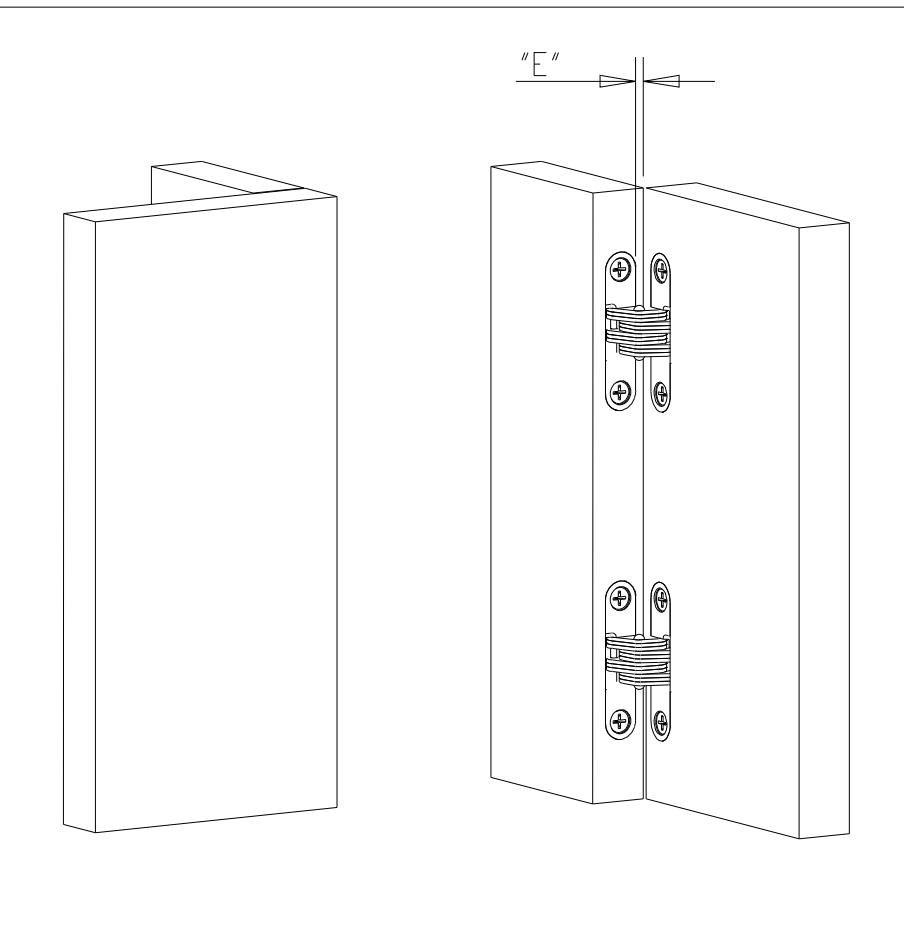

OPENED 90°

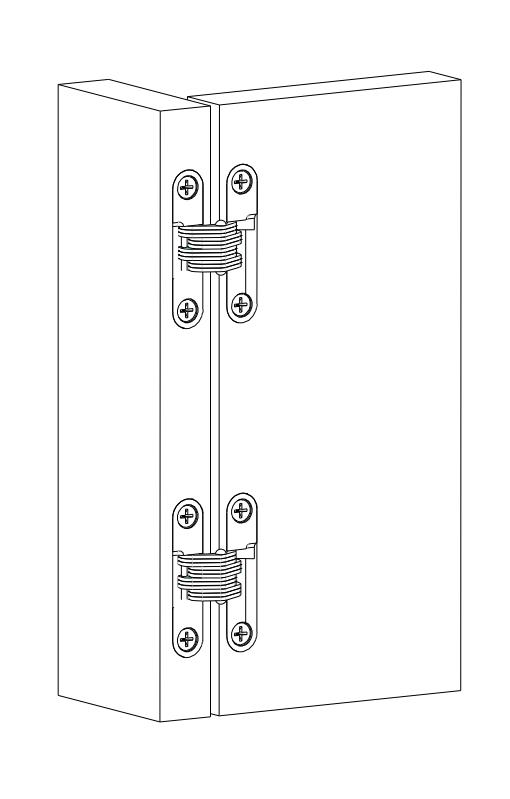

FULLY CLOSED
OPENED 90°

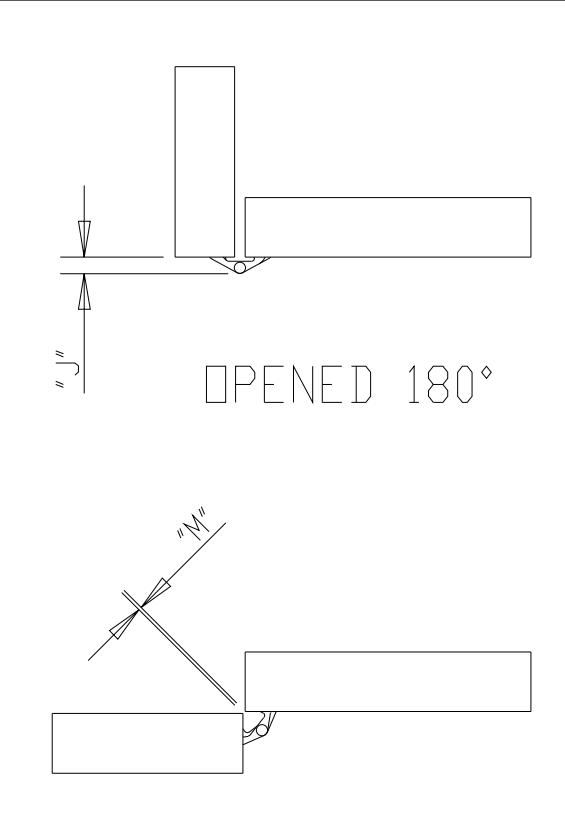

OPENED 180°
| HINGE NUMBER | "M" | ″ 」″ | "E" |
| 100 | 0.020" | 11/64″ | 3/32" |
| 101 | 0.032" | 11/64″ | 3/32" |
| 103 | 0.016" | 7/32″ | 1/8″ |
| 203 | 0.016" | 15/64″ | 1/8″ |
| 204 | 0.020" | 15/64″ | 1/8″ |
| 208 | 0.021" | 5/16″ | 5/32" |
| 212 | 0.025" | 3/8" | 3/16" |
| 216 | 0.045" | 33/64" | 1/4" |
| 218 | 0.084" | 1/2″ | 1/4" |
| 220 | 0.128" | 39/64" | 9/32" |
FULLY CLOSED
