SOSS Door Hardware Invisible Hinge Location
Open the original PDF document
View PDF
SOSS OFFERS A ROUTER GUIDE SYSTEM WHERE ONE SETUP PROVIDES FAST ACCURATE MORTISING ON BOTH DOOR AND FRAME. SEE CHART FOR ROUTER GUIDE PART NUMBERS FOR EACH SIZE HINGE.
SEE CATALOG NOMOGRAPH TO DETERMINE THE NUMBER OF HINGES REQUIRED FOR A DOOR OF KNOWN WEIGHT AND HEIGHT.
LOCATION IS NOT CRITICAL ON DOORS REQUIRING MORE THAN 7 HINGES. LOCATE MOST HINGES IN THE TOP HALF OF THE DOOR.
| ROUTER | GUIDE | SYSTEMS |
|---|---|---|
| #216 - | PART# | 216RG4 |
| #218 - | PART# | 218RG4 |
| #220 - | PART# | 220RG4 |
| #416 - | PART# | 416RG4 |
| #418 - | PART# | 418RG4 |
| TTTP@Copyright | SCALE: NONE |
|
Universal Industrial Products, Inc.
One Coreway Drive Pioneer, Ohio 43554-0628 |
DRAWN BY: NNM |
| SOSS INVISIBLE HINGE | DATE: 5/01/11 |

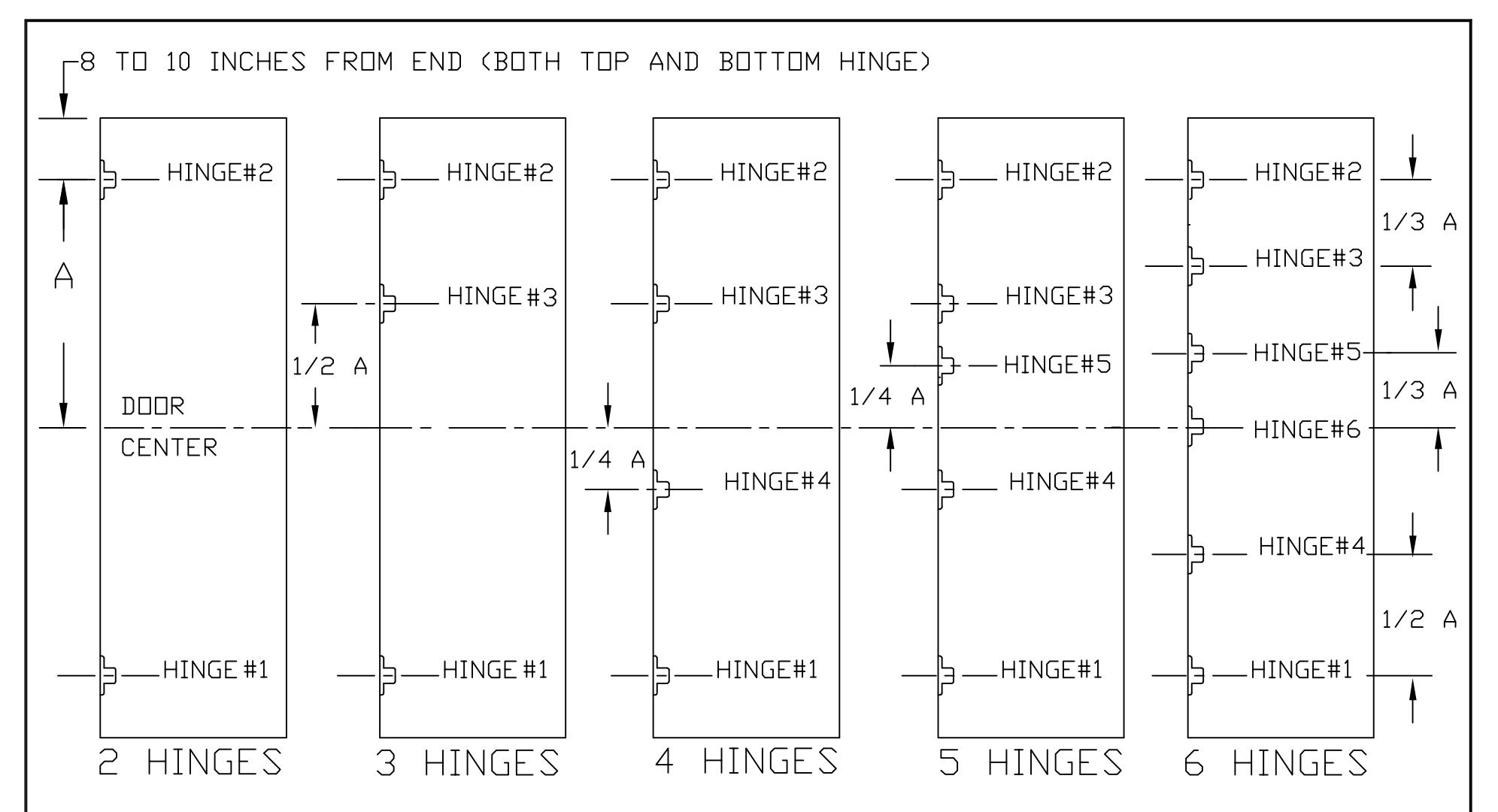

| VERTICAL HINGE LOCATION ON DOOR | DRAWING #4440-C |
DO NOT SCALE DRAWING
