SARGENT Fire Guard 2409 Series Parts List
Open the original PDF document
View PDF

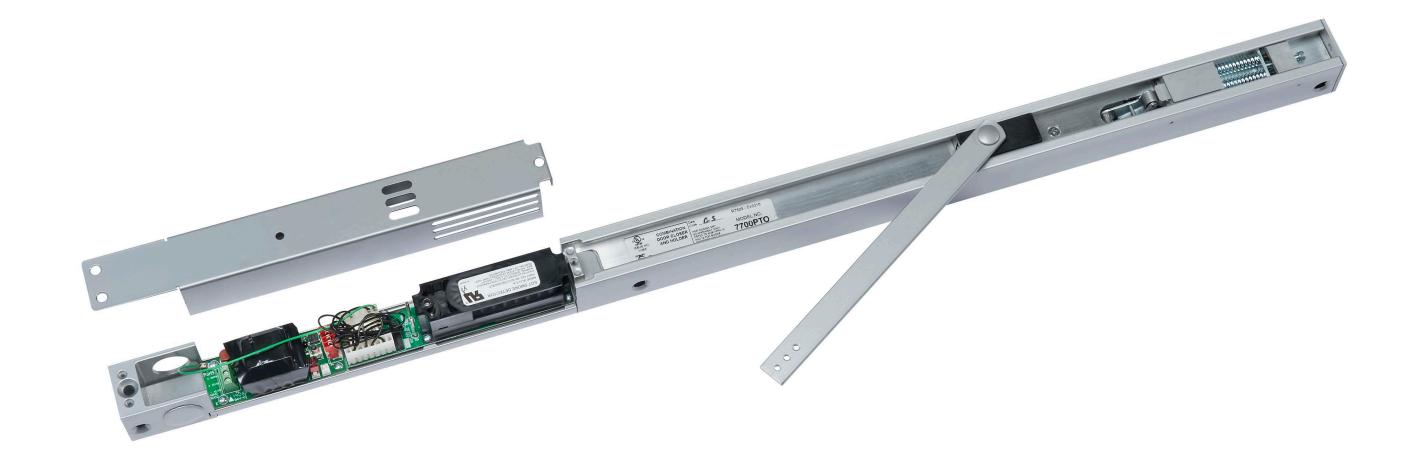

2409 Series Parts Manual
For assistance, contact SARGENT at 800-727-5477 or www.sargentlock.com

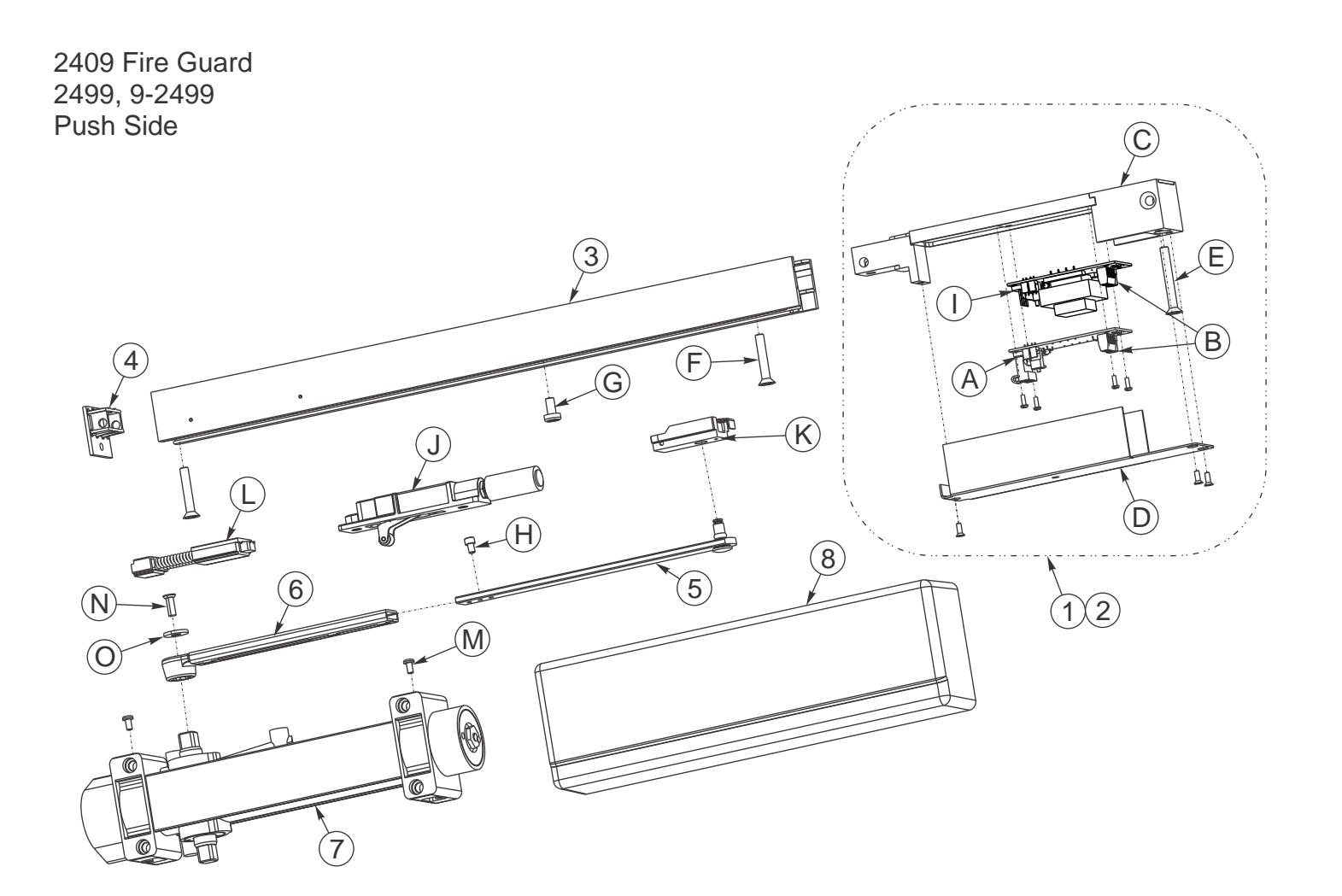

| Part No. | Part No. | ||||||
|---|---|---|---|---|---|---|---|
| Item No. | Description | Req. | Item No. | Description | Req. | ||
| 1 | 63-4456 | Hook-Up Box Assy, 24VAC/DC | 1 | 3 | 63-4451 | Track Assy, Push Side (includes J, K, L) | 1 |
| (includes A, B, C, D, E, F, G, H) | J | - | includes: Solenoid Assembly | 1 | |||
| A | 63-0847 | includes: Circuit Board, 24VAC/DC | 1 | K | 63-4460 | Slider | 1 |
| B | 63-0844 | Fuse | 1 | L | - | Spring Cushion | 1 |
| C | - | Hook-Up Box Base, Push Side | 1 | 4 | 63-0839 | Track End Cap | 1 |
| D | 63-0846 | Hook-Up Box Cover | 1 | 5 | 63-0840 | Adjusting Rod Assembly | 1 |
| E | - | Mounting Screw (in screw pack) | 1 | 6 | 63-2874 | Slide Arm Assembly | 1 |
| F | - | Mounting Screw (in screw pack) | 2 | 7 | 13-351 | 351 Case Assembly (includes M, N, O) | 1 |
| G | - | Mounting Screw (in screw pack) | 1 | - | 13-351-DA | Optional - 351 Delayed Action Case Assy | 1 |
| H | - | Adjusting Rod Screw (in screw pack) | 1 | (includes L, M, N) | |||
| 2 | 63-4457 | Hook-Up Box Assy, 120VAC | 1 | M | - | includes: Cover Mounting Screw | 2 |
| (includes B, C, D, E, F, G, H, I) | N | - | Flat Head Machine Screw | 1 | |||
| I | 63-0848 | includes: Circuit Board, 120VAC | 1 | O | - | Washer | 1 |
| B | 63-0844 | Fuse | 1 | 8 | 351C | Standard Plastic Cover (Non-Handed) | 1 |
| C | - | Hook-Up Box Base, Push Side | 1 | ||||
| D | 63-0846 | Hook-Up Box Cover | 1 | ||||
| E | - | Mounting Screw (in screw pack) | 1 | ||||
| F | - | Mounting Screw (in screw pack) | 2 |
G H
- - -
Mounting Screw (in screw pack) Mounting Screw (in screw pack) Adjusting Rod Screw (in screw pack)

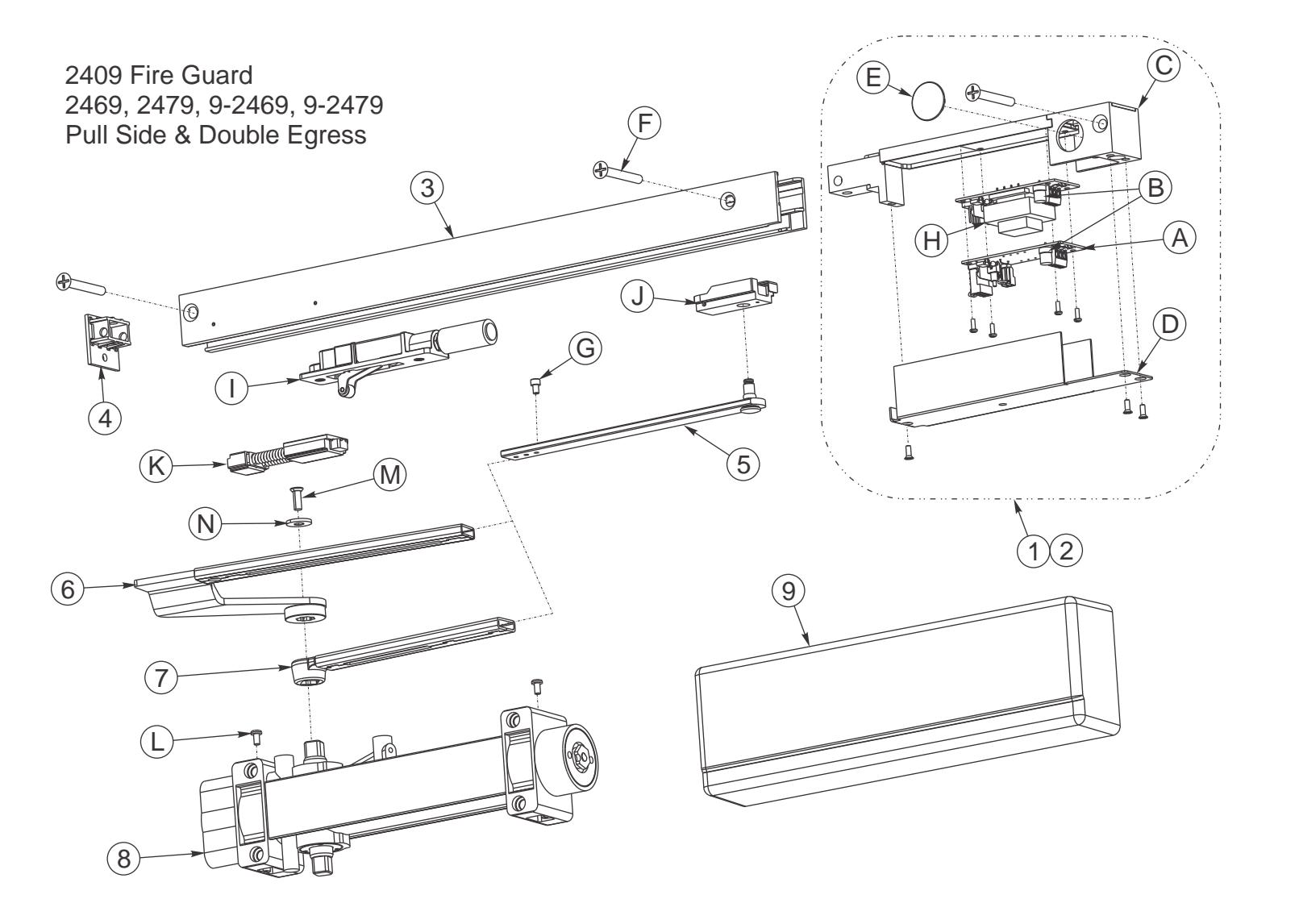

| Item No. | Part No. | Description | Req. | Item No. | Part No. | Description | Req. |
|---|---|---|---|---|---|---|---|
| 1 | 63-4452 | Hook-Up Box Assy, 24VAC/DC | 1 | 3 | 63-4450 | Track Assy, Pull Side (includes I, J, K) | 1 |
| (includes A, B, C, D, E, F, G) | I | - | includes: Solenoid Assembly | 1 | |||
| A | 63-0847 | includes: Circuit Board, 24VAC/DC | 1 | J | 63-4460 | Slider | 1 |
| B | 63-0844 | Fuse | 1 | K | - | Spring Cushion | 1 |
| C | - | Hook-Up Box Base, Pull Side | 1 | 4 | 63-0839 | Track End Cap | 1 |
| 63-0846 | 63-0840 | ||||||
| 63-0849 | 63-3057 | ||||||
| - | Mounting Screw (in screw pack) | 63-3056 | Double Egress Arm, Right Hand | ||||
| G | - | Adjusting Rod Screw (in screw pack) | 1 | 7 | 63-2874 | Slide Arm Assembly | 1 |
| 2 | 1 | 8 | 13-351 | 1 | |||
| - | 1 | ||||||
| H | 1 | ||||||
| B | 1 | L | 2 | ||||
| C | 1 | M | 1 | ||||
| D | 1 | N | 1 | ||||
| E | Hook-Up Box Plug Button, Pull Side | 1 | 9 | 1 | |||
| F | - | Mounting Screw (in screw pack) | 3 | ||||
|
D
E F |
63-4453
63-0848 63-0844 - 63-0846 63-0849 |
Hook-Up Box Cover
Hook-Up Box Plug Button, Pull Side Hook-Up Box Assy, 120VAC (includes B, C, D, E, F, G, H) includes: Circuit Board, 120VAC Fuse Hook-Up Box Base, Pull Side Hook-Up Box Cover |
1
1 3 |
5
6 |
13-351-DA
- - - 351C |
Adjusting Rod Assembly
Double Egress Arm, Left Hand (shown) 351 Case Assembly (includes L, M, N) Optional - 351 Delayed Action Case Assy (includes L, M, N) includes: Cover Mounting Screw Flat Head Machine Screw Washer Standard Plastic Cover (Non-Handed) |
1
1 1 |
G
-
Adjusting Rod Screw (in screw pack)

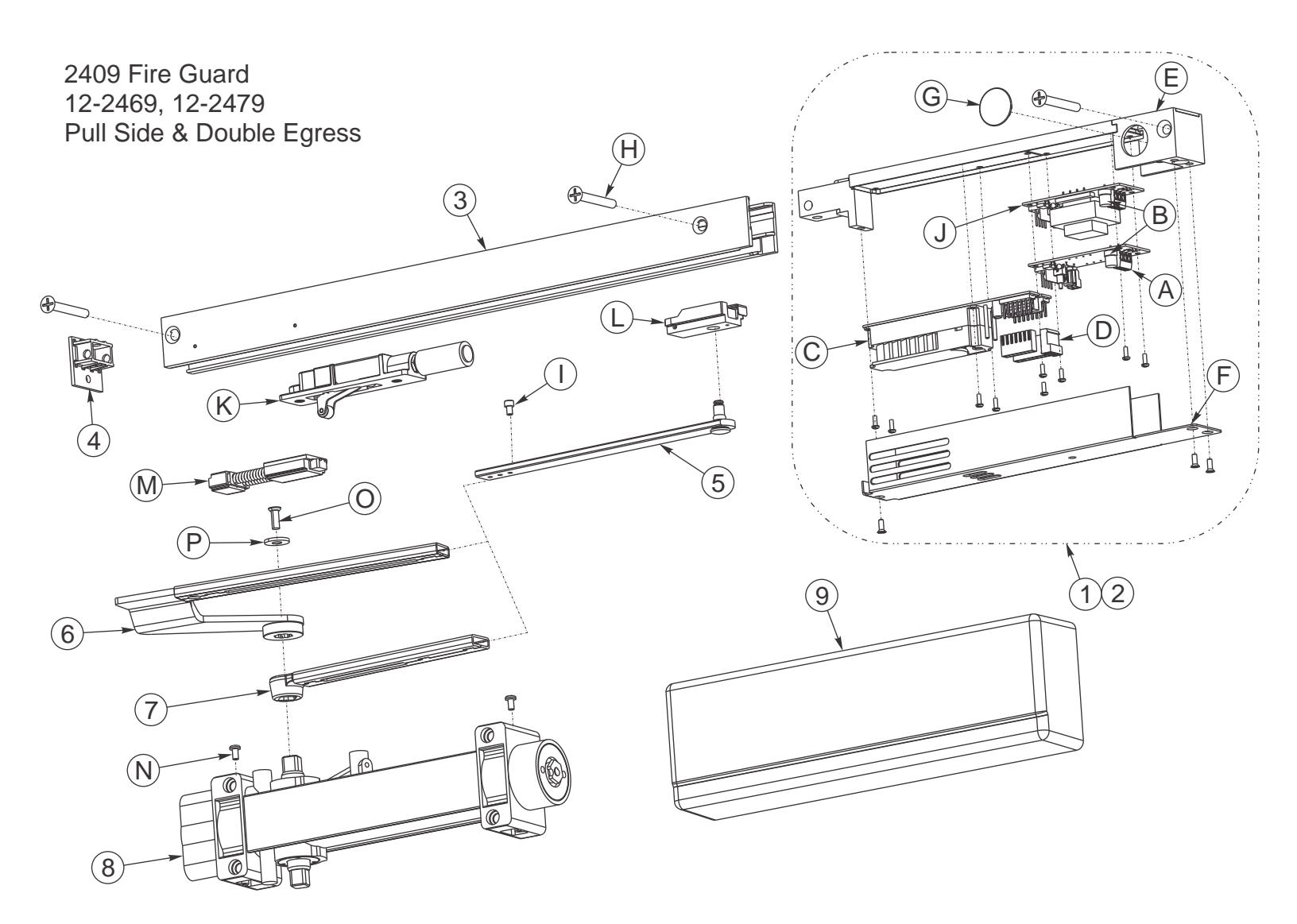

| Item No. | Part No. | Description | Req. | Item No. | Part No. | Description | Req. |
|---|---|---|---|---|---|---|---|
| 1 | 63-4454 | Hook-Up Box Assy, 24VAC/DC | 1 | 3 | 63-4450 | Track Assy, Pull Side (includes K, L, M) | 1 |
| (includes A, B, C, D, E, F, G, H, I) | K | - | includes: Solenoid Assembly | 1 | |||
| A | 63-0847 | includes: Circuit Board, 24VAC/DC | 1 | L | 63-4460 | Slider | 1 |
| - | |||||||
| B | 63-0844 | Fuse | 1 | M | Spring Cushion | 1 | |
| C | 63-3210 | Smoke Detector | 1 | 4 | 63-0839 | Track End Cap | 1 |
| D | - | Wiring Harness | 1 | 5 | 63-0840 | Adjusting Rod Assembly | 1 |
| E | - | Hook-Up Box Base, Pull Side | 1 | 6 | 63-3057 | Double Egress Arm, Left Hand (shown) | 1 |
| F | 63-0845 | Hook-Up Box Cover | 1 | 63-3056 | Double Egress Arm, Right Hand | 1 | |
| G | 63-0849 | Hook-Up Box Plug Button, Pull Side | 1 | 7 | 63-2874 | Slide Arm Assembly | 1 |
| H | - | Mounting Screw (in screw pack) | 3 | 8 | 13-351 | 351 Case Assembly (includes N, O, P) | 1 |
| I | - | Adjusting Rod Screw (in screw pack) | 1 | - | 13-351-DA | Optional - 351 Delayed Action Case Assy | 1 |
| 2 | 63-4455 | Hook-Up Box Assy, 120VAC | 1 | (includes N, O, P) | |||
| (includes B, C, D, E, F, G, H, I, J) | N | - | includes: Cover Mounting Screw | 2 | |||
| J | 63-0848 | includes: Circuit Board, 120VAC | 1 | O | - | Flat Head Machine Screw | 1 |
| B | 63-0844 | Fuse | 1 | P | - | Washer | 1 |
| C | 63-3210 | Smoke Detector | 1 | 9 | 351C | Standard Plastic Cover (Non-Handed) | 1 |
| D | - | Wiring Harness | 1 | ||||
| E | - | Hook-Up Box Base, Pull Side | 1 | ||||
| F | 63-0846 | Hook-Up Box Cover | 1 | ||||
| G | 63-0849 | Hook-Up Box Plug Button, Pull Side | 1 | ||||
H I
- -
Mounting Screw (in screw pack) Adjusting Rod Screw (in screw pack)

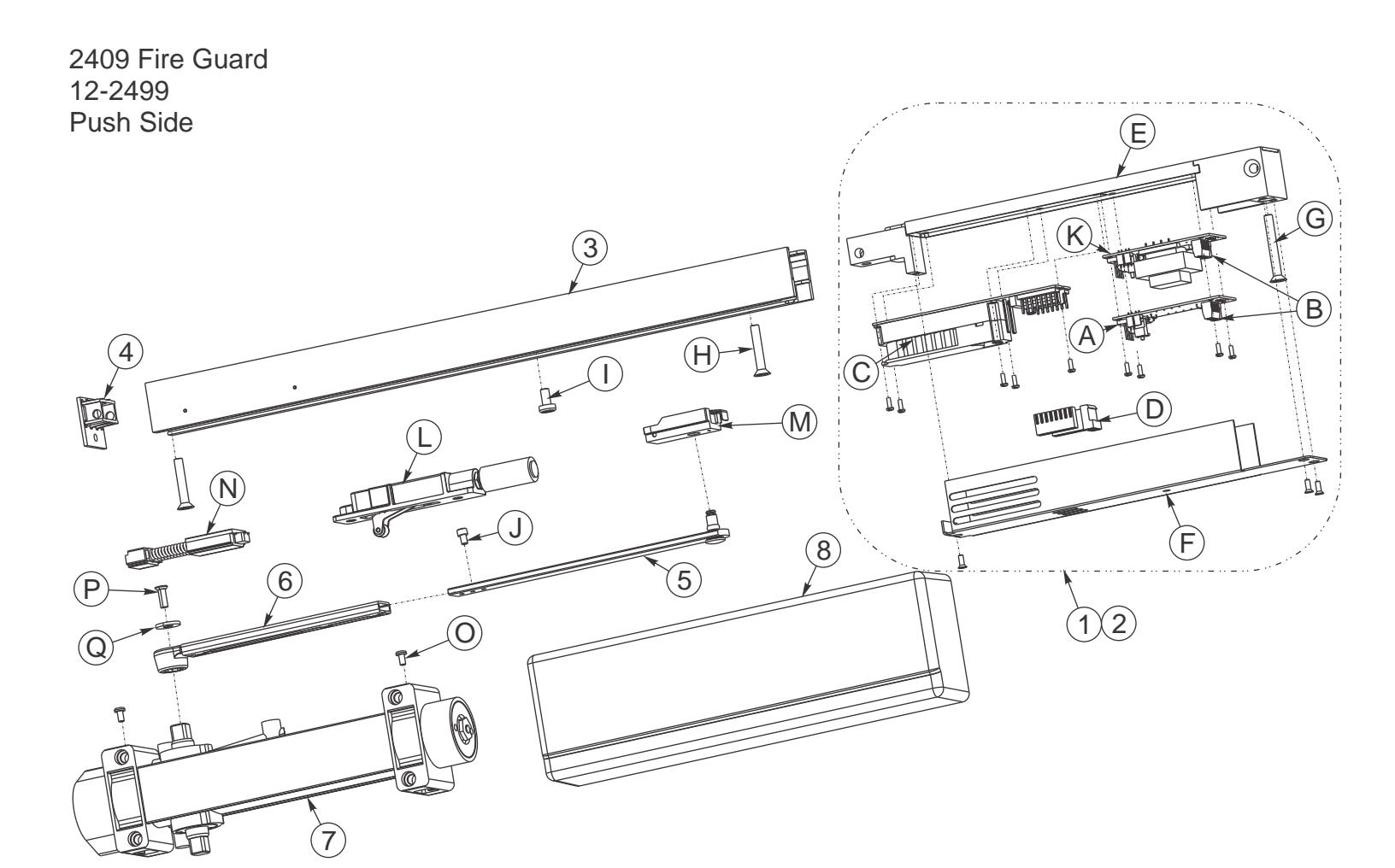

| Item No. | Part No. | Description | Req. | Item No. | Part No. | Description | Req. |
| 1 | 63-4458 | Hook-Up Box Assy, 24VAC/DC | 1 | 3 | 63-4451 | Track Assy, Push Side (includes L, M, N) | 1 |
| (includes A, B, C, D, E, F, G, H, I, J) | L | - | includes: Solenoid Assembly | 1 | |||
| A | 63-0847 | includes: Circuit Board, 24VAC/DC | 1 | M | 63-4460 | Slider | 1 |
| B | 63-0844 | Fuse | 1 | N | - | Spring Cushion | 1 |
| C | 63-3210 | Smoke Detector | 1 | 4 | 63-0839 | Track End Cap | 1 |
| D | - | Wiring Harness | 1 | 5 | 63-0840 | Adjusting Rod Assembly | 1 |
| E | - | Hook-Up Box Base, Push Side | 1 | 6 | 63-3057 | Slide Arm Assembly | 1 |
| F | 63-0845 | Hook-Up Box Cover | 1 | 7 | 13-351 | 351 Case Assembly (includes O, P, Q) | 1 |
| G | 63-0849 | Mounting Screw (in screw pack) | 1 | - | 13-351-DA | Optional - 351 Delayed Action Case Assy | 1 |
| H | - | Mounting Screw (in screw pack) | 3 | (includes O, P, Q) | |||
| I | - | Mounting Screw (in screw pack) | 1 | O | - | includes: Cover Mounting Screw | 2 |
| J | - | Adjusting Rod Screw (in screw pack) | 1 | P | - | Flat Head Machine Screw | 1 |
| 2 | 63-4459 | Hook-Up Box Assy, 120VAC | 1 | Q | - | Washer | 1 |
| (includes B, C, D, E, F, G, H, I, J) | 8 | 351C | Standard Plastic Cover (Non-Handed) | 1 | |||
| K | 63-0848 | includes: Circuit Board, 120VAC | 1 | ||||
| B | 63-0844 | Fuse | 1 | ||||
| C | 63-3210 | Smoke Detector | 1 | ||||
| D | - | Wiring Harness | 1 | ||||
| E | - | Hook-Up Box Base, Push Side | 1 | ||||
| F | 63-0846 | Hook-Up Box Cover | 1 | ||||
G H I J
- - - -
Mounting Screw (in screw pack) Mounting Screw (in screw pack) Mounting Screw (in screw pack) Adjusting Rod Screw (in screw pack)
