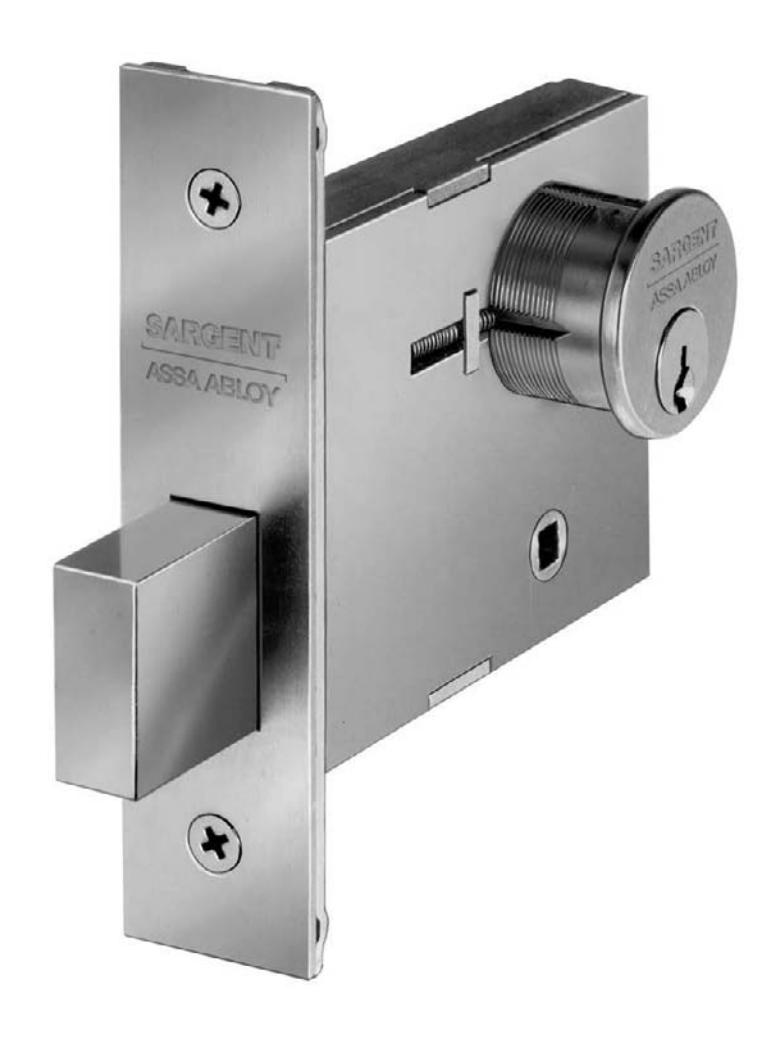

SARGENT 4870 Parts List
Open the original PDF document
View PDF
)-,%HZg^ZhParts Manual
For assistance, contact SARGENT at 800-727-5477 or www.sargentlock.com
PAGE REV.
4800.3 D
|

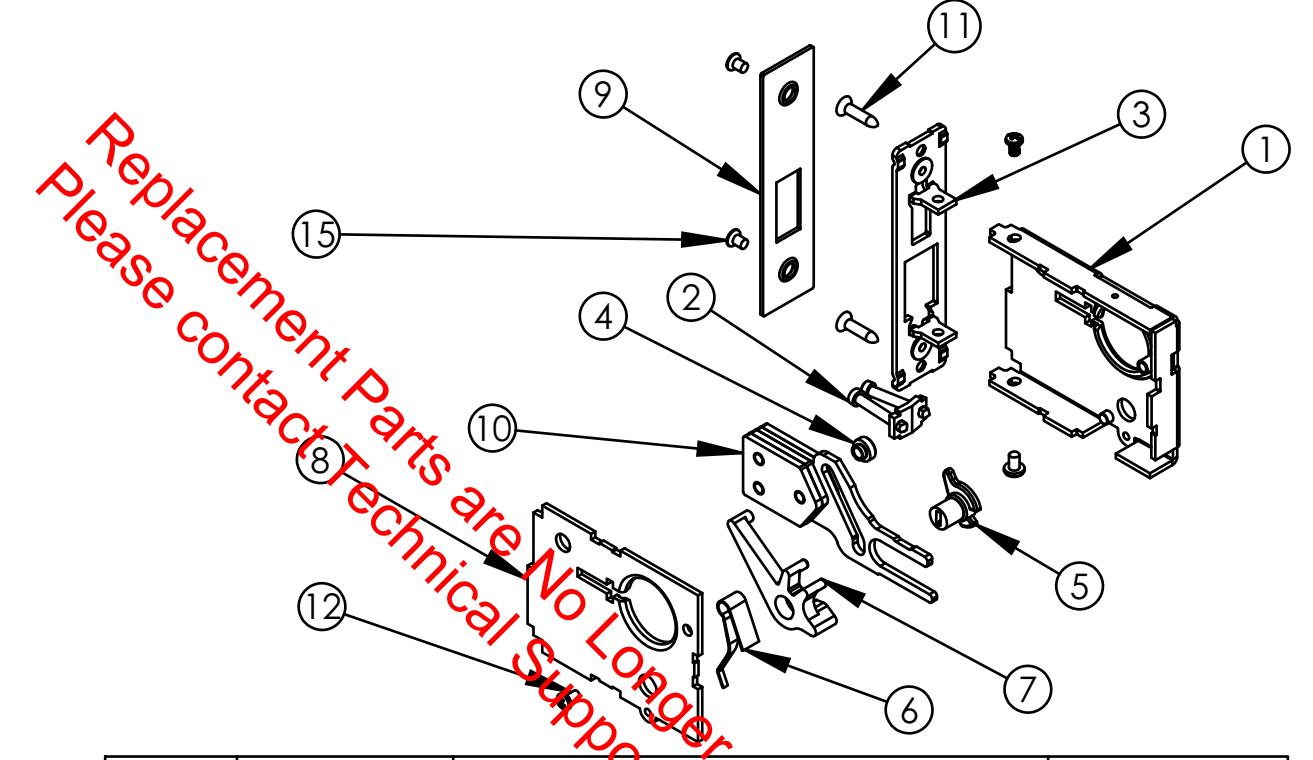

ITEM
NO. |
PART
NUMBER |
DESCRIPTION | 48-2088/QTY. |
|---|---|---|---|
| 1 | 48-2090 | CASE AND POSOASSEABLY | 1 |
| 2 | 48-2043 | CYLINDER CLAMP SSEMBLY | 1 |
| 3 | 48-0043 | INSIDE FRONT | 1 |
| 4 | 48-0087 | ROLLER/SUPPORT & | 1 |
| 5 | 48-0080 | HUB CORE 4870 DEAD BOLTO | 0, 1 |
| 6 | 48-0084 | SPRING 4870 DEAD BOLT | 1 00/1 |
| 7 | 48-0082 | DEADBOLT ARM | 0000 |
| 8 | 48-0045 | CAP 4870 DEAD BOLT | , |
| 9 | 48-0042 | OUTSIDE FRONT | 7 |
| 10 | 48-2117 | DEADBOLT ASSEMBLY | 1 87 |
| 11 | 01-5000 | PHILLIPS UNDERCUT FLAT HEAD COMBINATION SCREW | 2 |
| 12 | 01-1142 | 8-32x.24 PH HD MACHINE SCREW | 3 |
| 15 | 01-1028 | 8-32 X 1/4 FLAT UNDERCUT HEAD SCREW | 2 |
