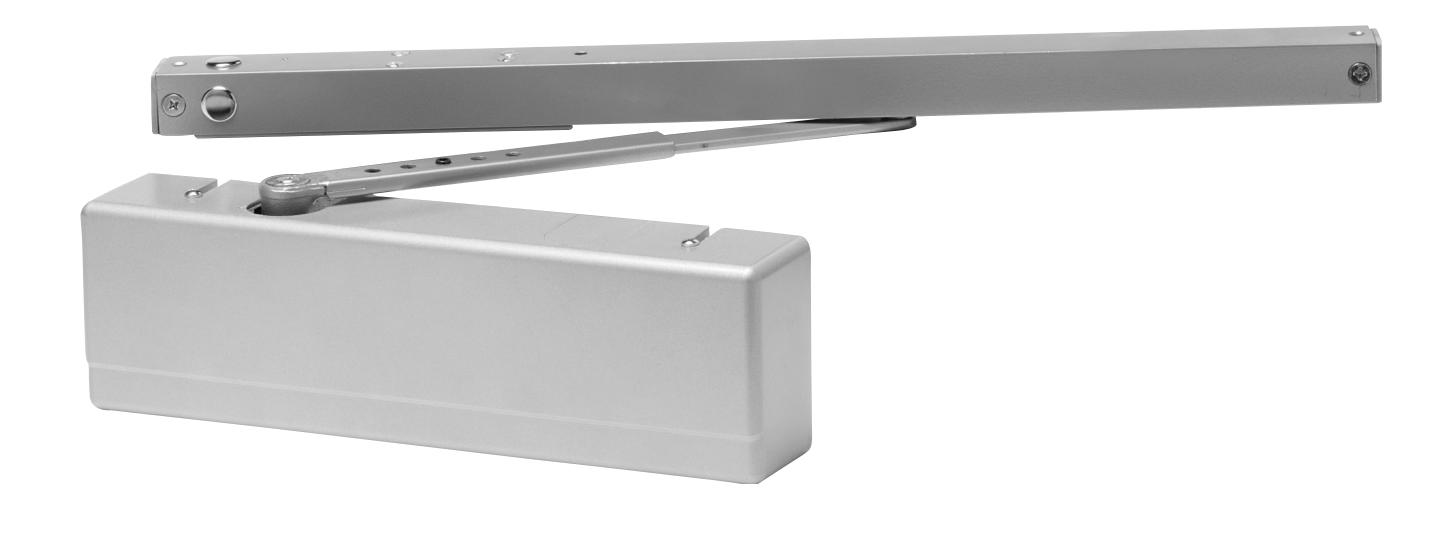

351EHT Series Parts Manual
For assistance, contact SARGENT at 800-727-5477 or www.sargentlock.com
SARGENT ASSA ABLOY
2900 Fire Guard 2469, 2479 Pull Side & Double Egress

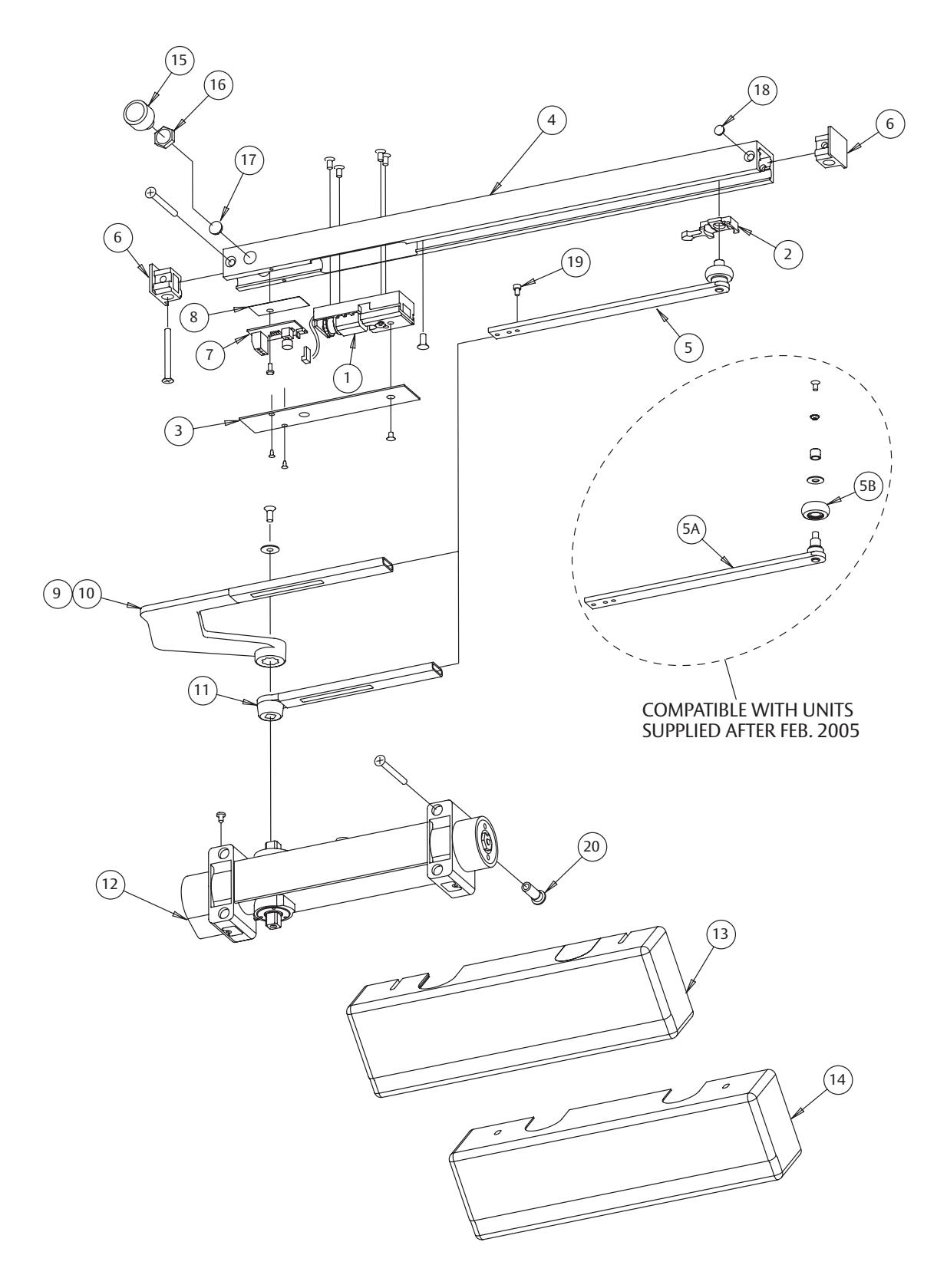

| Item No. | Part No. | Description | Req. | Assembly No. |
|---|---|---|---|---|
| 1 | 63-4201 | Latch Assembly | 1 |
63-4200*
EHT Track Assembly |
| 2 | 63-0704 | Slide | 1 | |
| 3 | 63-0716* | Latch Cover | 1 | |
| 4 | 63-0715* | Channel | 1 | |
| 5 | 63-4206* | Arm And Roller Assembly | 1 | |
| 5a | 63-4276* | Arm And Stud Assembly | 1 | |
| 5b | 63-3900 | Roller Assembly | 1 | |
| 6 | 63-0682* | End Cap | 2 | |
| 7 | 63-4202 | Circuit Board | 1 | |
| 8 | 63-0727 | Circuit Board, Insulator | 1 | |
| 9 | 63-3057* | Double Egress Arm, Left Handed | 1 | |
| 10 | 63-3056* | Double Egress Arm, Right Handed (Shown) | 1 | |
| 11 | 63-2874* | Main Arm | 1 | |
| 12 | 63-3681 | 351 Case Assembly | 1 | |
| 13 | 351-C* | Standard Plastic Cover (Non-Handed) | 1 | |
| 14 | 351-CMC* | Optional - Metal Cover (Handed) | 1 | |
| 15 | Conduit Adapter | 1 | ||
| 16 | Conduit Adapter Nut | 1 |
63-4211*
Parts Pack |
|
| 17 | Conduit Hole Plug 1/2" | 2 | ||
| 18 | Hole Plug 1/4" | 4 | ||
| 19 | Adjusting Rod Screw | 1 | ||
| 20 | 4TB* | Mortise Nut Pack (1-3/4" Door Thickness) | 1 | |
| 60-2178* | Mortise Nut Pack (2-1/4" Door Thickness) | 1 | ||
| 63-4213* | Security Torx Head Machine Screw Pack | 1 | ||
| 63-4212* | Screw Pack | 1 |
* Finish Required (Finishes: EB, EN, ED, EP, EAB)
