S-CL00072-Rev01-5113 Drawing
Open the original PDF document
View PDF| REV. | DESCRIPTION | DATE | APPROVED |
|---|---|---|---|
| 01 | INITIAL CHECK-IN | 11/15/2013 |
- Break all edges
SCREW PACK INCLUDES: 4 PCS. 1/4-20 x 2" FPhHMS SELF DRILLING 4 PCS. 1/4-14 x 2" FPhHWS SELF DRILLING
| ITEM NO. | FILE NAME | DESCRIPTION | QTY. |
|---|---|---|---|
| 1 | S-CL00073 | Blade Stop Spacer | 1 |
| 2 | SCREW PACK | SEE SCREW PACK TO LEFT | 1 |
T Sveitis
MAM
12/20/05
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
11/14/2013 STEEL TOLERANCES: FRACTIONAL: ±0.015" Per Order ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" DO NOT SCALE DRAWING THREE PLACE DECIMAL: ±0.004"
DRAWN
ENG. APPR.

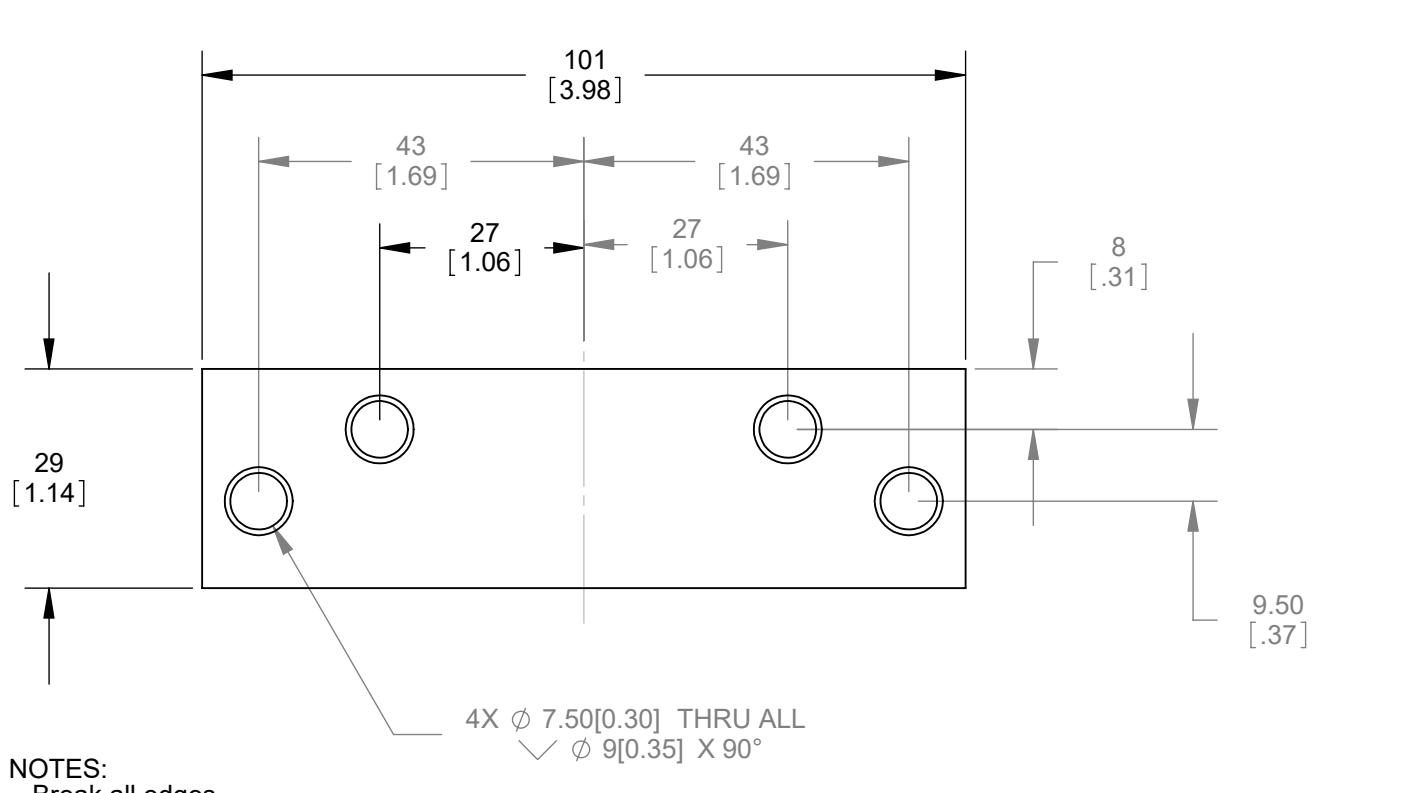

5113 Blade Stop Spacer
SIZE DWG. NO. S-CL00072 Α SHEET 1 OF 1 SCALE:1:1 WEIGHT: 343.26
