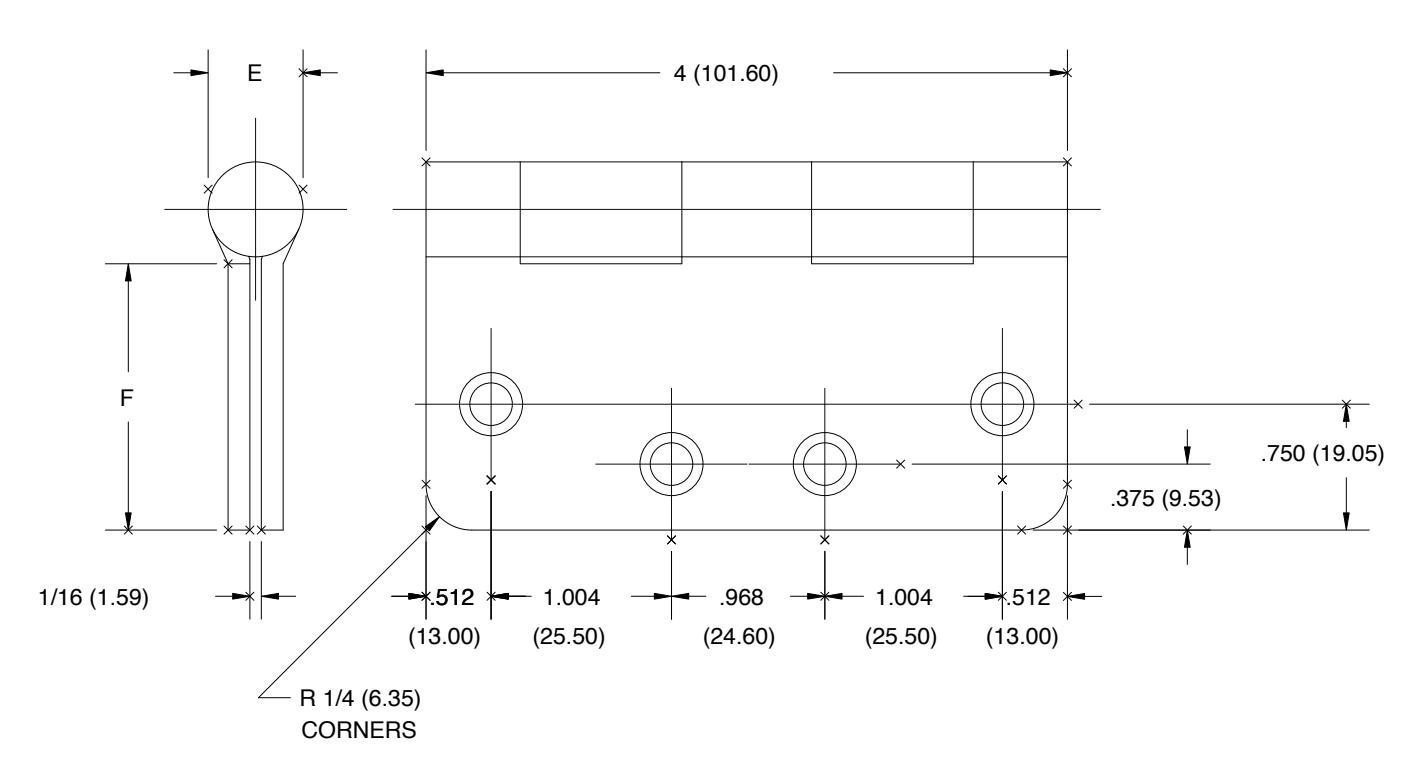

View PDFRESIDENTAL FULL MORTISE TEMPLATE HINGES
Template No. T324 Rev. '96
SIZE: 4 x 4 (101.60 x 101.60)
-DO NOT SCALE-
| CATALOG NUMBER | (F) DISTANCE FROM EDGE | ||
|---|---|---|---|
| (E) | OF LEAF TO SWAGE LINE | ||
| STEEL | METAL | KNÚCKLE | 4 x 4 |
| HINGES | GAUGE | DIAMETER | (101.60 x 101.60) |
| RC1749 | .085 (2.16) | 7/16 (11.11) | 1 23/32 (43.66) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.
Hager template hinges are made in size, and with screw holes located to conform to Automated System for assembling PRE-HUNG DOORS.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR LATEST REVISION DATE OF TEMPLATE.
HAGER COMPANIES 139 VICTOR STREET P.O. BOX 12300 ST. LOUIS, MISSOURI 63157-0300
