Reset Unknown-Lost Simplex Combination Code-Spain

NOTA: EN VIGOR A PARTIR DE 12/15/2010

Estedocumento sustituyeatodas las anteriores revisiones.

Restableciendo unacombinación

Remueva la cámara de combinación del candado.

NO se requiere remover la cubierta y NUNCA debe ser removida para la recuperación de un código perdido.

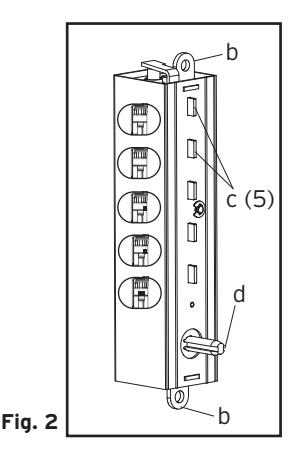

• 1. Sostenga la cámara con una mano por la pestaña de tornillo ( b ) en cada extremo con las clavijas ( c ) mirando hacia usted y el eje de control ( d ) en el fondo (Vea la Figura 2) .
• 2. Usando pinzas o equivalentes, gire el eje de control ( d ) en el sentido contrario a las manecillas del reloj y libere para despejar la cámara (Vea la Figura 2) .

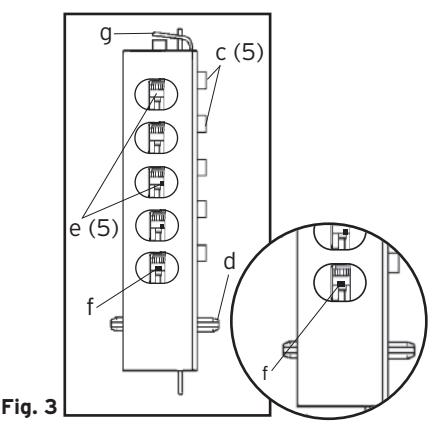

• 3. Vea los 5 engranes de código ( e ) que se encuentran dentro de las ventanas oblongas. Si alguno de los bolsillos de los engranes de código ( f ) ya está en la línea de corte (posición de abierto), ignórelo. No se usan en la combinación (Vea la Figura 3 ).

Nota: La línea de corte (posición abierta) hace referencia a la pata en forma de "L" ya alineada con el bolsillo de engrane de acople.

• 4. Busque el o los bolsillos de engrane de código ( f ) que estén más lejos de la línea de corte (posición de abierto). Presione esa o esas clavijas ( c ) y libere (Vea la Figura 3) . Si algunos bolsillos de engrane de código están a una distancia igual de la línea de corte, deben de presionarse juntos para restablecer la combinación.
• 5. Busque el o los bolsillos de engrane de código ( f ) que sean los más lejanos de la línea de corte (posición de abierto). Presione esa clavija ( c ) (Vea la Figura 3).

Nota: Si uno de los bolsillos de engrane de código pasa la línea de corte, los bastones clave fueron presionados en una secuencia equivocada. Comience de nuevo en el paso 2.

• 6. Repita el paso 5 hasta que todos los bolsillos de engrane de código ( f ) estén en la línea de corte (posición de abierto).
• 7. Si todos los bolsillos de engrane de código ( f ) no están alineados en la línea de corte (posición de abierto), comience de nuevo en el paso 2.
• 8. Presione la deslizadera de bloqueo ( g ) en la parte superior de la cámara y libere (parece un extremo de bujía) (Vea la Figura 3) .

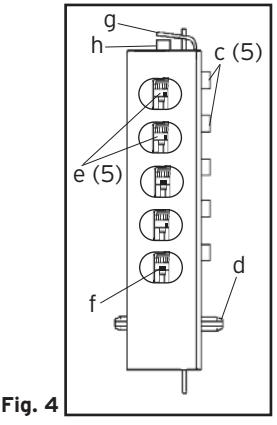

• 9. Usando pinzas o equivalentes, gire el eje de control ( d ) en sentido contrario a las manecillas del reloj y libere. La deslizadera de bloqueo ( g ) deberá saltar (el botón por debajo permanecerá presionado) (Vea la Figura 4) .
• 10. Presione las clavijas ( c ) que desea en la combinación, liberando cada uno después de que es presionado (Vea la Figura 4).
• 11. Una vez que todos los dígitos de la nueva combinación hayan sido presionados, con las pinzas o equivalente, gire el eje de control ( d ) en el sentido de las manecillas del reloj (Vea la Figura 4) . El botón de cambio de código ( h ) debajo de la deslizadera de bloqueo ( g ), deberá saltar (Vea la Figura 4) . Ya quedó establecida la nueva combinación.
• 12. Vea los bolsillos de engrane de código ( f ). Los números en la nueva combinación no deben estar en la línea de corte (posición de abierto) (Vea la Figura 4) .

Reinstalación: Reinstale la cámara en el cierre.

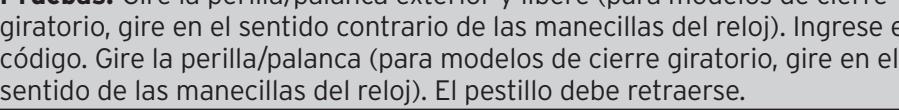

Pruebas: Gire la perilla/palanca exterior y libere (para modelos de cierre giratorio, gire en el sentido contrario de las manecillas del reloj). Ingrese el código. Gire la perilla/palanca (para modelos de cierre giratorio, gire en el
