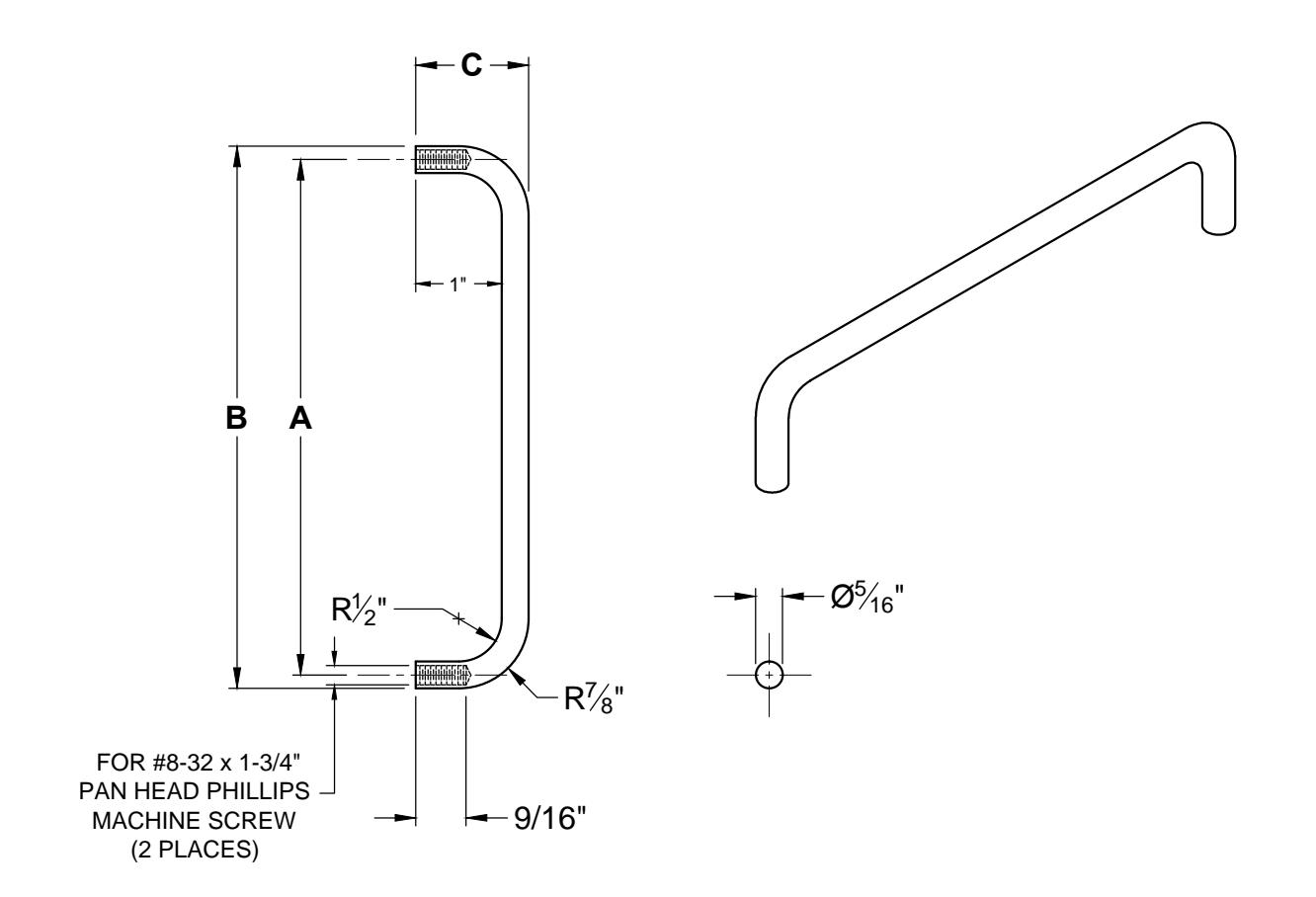

View PDFRM100 SERIES CABINET/CLOSET PULL
NOTE:
- 1. ALL DIMENSIONS ARE IN INCHES.
- 2. DO NOT SCALE DRAWING.
- 3. PART IS SYMMETRICAL.
| RM100 SERIES CABINET/CLOSET PULL SCHEDULE | |||||
|---|---|---|---|---|---|
| PART# | CENT. / CENT. |
OVERALL
LENGTH " B " |
PROJECTION
"C" |
CLEARANCE |
FINISHES
S.S. |
| RM104 | 4" | 4-5/16" | 1-5/16" | 1" | US32D |
| RM106 | 6" | 6-5/16" | 1-5/16" | 1" | US32D |
| RM108 | 8" | 8-5/16" | 1-5/16" | 1" | US32D |
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
RM CLOSET PULL-00.DWG
RM100 CLOSET PULL
©2017 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 ISSUED 08-21-17
